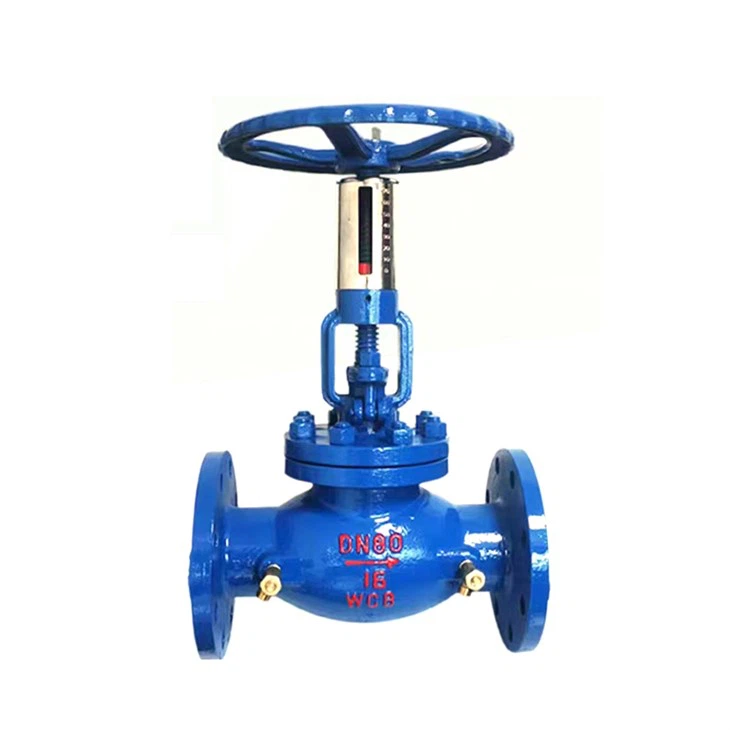

Katup Keseimbangan
Perkenalan
Katup penyeimbang merupakan katup dengan fungsi khusus. Tidak ada yang istimewa dari valve itu sendiri, hanya fungsi dan tempat penggunaannya saja yang berbeda. Di beberapa industri, karena perbedaan tekanan atau perbedaan aliran yang besar antara media (semua jenis zat yang dapat dialirkan) di berbagai bagian pipa atau wadah, untuk mengurangi atau menyeimbangkan perbedaan tersebut, antara pipa atau wadah yang bersangkutan. Katup adalah dipasang untuk mengatur keseimbangan tekanan relatif di kedua sisi, atau untuk mencapai keseimbangan aliran melalui pengalihan. Katup ini disebut katup keseimbangan.
Ini mengadopsi struktur badan katup DC, yang memiliki kinerja setara yang lebih baik, karakteristik aliran spesifik parsial dapat mendistribusikan aliran secara wajar dan secara efektif memecahkan masalah pasokan panas pendinginan dan pemanasan yang tidak merata pada suhu kamar dalam sistem (AC) pada saat yang sama, itu dapat secara akurat menyesuaikan penurunan tekanan dan aliran untuk meningkatkan keadaan aliran cairan dalam sistem jaringan pipa, mencapai tujuan keseimbangan cairan dan penghematan energi dalam jaringan pipa.
Katup dilengkapi dengan indikasi derajat pembukaan, perangkat pengunci pembuka, dan katup pengukur tekanan kecil untuk pengukuran aliran, selama memasang katup keseimbangan dengan spesifikasi yang sesuai di setiap cabang dan saluran masuk pengguna, dan menguncinya setelah satu kali commissioning dengan instrumen cerdas khusus untuk menjadikannya produk ideal dalam sistem. Katup keseimbangan SP45F dapat dipasang pada pipa pasokan air dan pipa balik. Secara umum, kami menyarankan untuk memasangnya pada pipa balik, terutama untuk loop suhu tinggi. Untuk memudahkan commissioning, sebaiknya dipasang pada pipa pasokan air. Pipa suplai air (kembali) dengan katup keseimbangan tidak perlu dilengkapi dengan katup globe.
Prinsip bekerja
Katup keseimbangan merupakan katup pengatur dengan fungsi khusus penguncian digital. Ini mengadopsi struktur badan katup DC dan memiliki karakteristik aliran persentase yang sama lebih baik. Ini dapat mendistribusikan aliran secara wajar dan secara efektif memecahkan masalah suhu ruangan yang ada dalam sistem pemanas (AC). Masalah pemanasan dan pendinginan yang tidak merata. Pada saat yang sama, secara akurat dapat menyesuaikan penurunan tekanan dan laju aliran untuk meningkatkan keadaan aliran cairan dalam sistem jaringan pipa, mencapai tujuan keseimbangan cairan dalam jaringan pipa dan menghemat energi. Katup dilengkapi dengan indikasi bukaan, alat pengunci bukaan, dan katup pengukur tekanan kecil untuk pengukuran aliran. Selama katup keseimbangan dengan spesifikasi yang sesuai dipasang di setiap cabang dan pintu masuk pengguna, dan instrumen cerdas khusus digunakan untuk debugging dan penguncian satu kali, katup akan Total volume air sistem dikontrol dalam kisaran yang wajar, sehingga mengatasi fenomena "aliran besar, perbedaan suhu kecil" yang tidak masuk akal. Katup keseimbangan dapat dipasang pada pipa pasokan air atau pipa air balik. Umumnya dipasang pada pipa air balik, terutama untuk loop suhu tinggi. Untuk memudahkan debugging, itu harus dipasang pada pipa air kembali. Pipa suplai dengan katup keseimbangan terpasang Tidak perlu memasang katup penghenti pada pipa air (kembali). Pasang katup keseimbangan dalam sistem perpipaan, dan sesuaikan untuk mengubah rasio resistansi karakteristik pipa sistem untuk mencapai konsistensi dengan persyaratan desain. Setelah sistem di-debug, tidak ada masalah ketidakseimbangan hidrolik statis. Jika sistem debug yang memenuhi syarat berada dalam operasi beban parsial, ketika laju aliran total menurun, setiap pipa cabang yang diatur oleh katup keseimbangan akan secara otomatis mengurangi laju aliran dari tahun ke tahun, namun rasio aliran yang ditetapkan untuk setiap pipa cabang akan tetap tidak berubah. .
Fitur kinerja
1. Kinerja penyesuaian yang ideal;
2. Fungsi pemutusan yang sangat baik;
3. Buka tampilan status akurat hingga 1/10 lingkaran;
4. Kurva karakteristik aliran teoretis adalah kurva karakteristik dengan persentase yang sama;
5. Perangkat pengunci pembukaan dan penutupan yang dipatenkan nasional;
6. Ada koefisien aliran tertentu yang berhubungan dengan setiap lingkaran penuh. Selama debugging, selama perbedaan tekanan antara kedua ujung katup diukur, laju aliran yang mengalir melalui katup dapat dengan mudah dihitung;
7. Penyegelan PTFE dan silikon, kinerja penyegelan yang andal;
8. Komponen internal terbuat dari YICr18Ni9 atau paduan tembaga, yang memiliki ketahanan korosi yang kuat dan masa pakai yang lama;
9. Batang katup dapat diangkat dan diturunkan secara internal, sehingga tidak perlu memesan ruang pengoperasian.
10. Ini adalah katup kombinasi.
Fitur utama
(1) Karakteristik aliran linier berarti bahwa ketika perbedaan tekanan antara bagian depan dan belakang katup tidak berubah, laju aliran dan bukaan umumnya berhubungan secara linier;
(2) Ada indikasi pembukaan yang akurat
(3) Terdapat alat pengunci bukaan dan non-manajer tidak dapat melakukannya dengan santai. Ubah bukaan; sambungan meteran dapat dengan mudah menampilkan perbedaan tekanan sebelum dan sesudah katup serta laju aliran yang mengalir melalui katup. Walaupun katup penyeimbang memiliki banyak kelebihan, namun masih banyak permasalahan dalam penerapannya pada sistem air AC. Jika masalah ini tidak diselesaikan dengan baik, karakteristik katup penyeimbang tidak akan ditampilkan sepenuhnya. Fungsi katup keseimbangan adalah untuk mengatur laju aliran yang telah ditentukan pada setiap titik distribusi (seperti setiap balkon) dalam sistem. Katup penyeimbang dipasang di pintu masuk setiap gedung untuk mendistribusikan aliran total sistem pemanas secara wajar.
Keuntungan
Nyaman digunakan: Pembangunan proyek ini relatif fleksibel. Pemasangan proyek secara bertahap atau penggunaan peralatan secara bertahap tidak akan mempengaruhi keseimbangan sistem air; Mudah untuk diubah: Ketika sistem air di beberapa daerah perlu didesain ulang, hal itu tidak akan mempengaruhi desain dan keseimbangan sistem air di daerah lain. ; Mengurangi konsumsi daya: Karena seluruh sistem air seimbang, hal ini memastikan bahwa unit pendingin (boiler, penukar panas) dan pompa air beroperasi dalam kondisi kerja terbaik, yang memiliki efek penghematan energi yang jelas; Mengurangi keausan dan pemborosan: karena aliran air dijamin konstan Akan melebihi desain aslinya, menjamin ketahanan semua peralatan, dan menghindari hilangnya pipa tembaga akibat aliran berlebihan; meningkatkan keamanan: karena keseimbangan aliran sistem air dilakukan secara otomatis, kemungkinan penyesuaian destruktif buatan dihilangkan. Untuk desainer: pengurangan beban kerja, lebih banyak fleksibilitas dan pengurangan beban kerja: tidak perlu melakukan perhitungan resistansi yang membosankan untuk seluruh pipa, sehingga mempercepat desain; dapat dengan berani menggunakan sistem di luar program: menghemat pipa, bahan yang sesuai, dan biaya pemasangan, dan Pekerjaan penyeimbangan sistem hidrolik diserahkan kepada katup penyeimbang aliran dinamis; banyak masalah lain yang disebabkan oleh sistem air yang tidak seimbang dapat dihindari.
