Prinsip katup globe
Sederhananya, prinsip katup globe adalah menggunakan torsi batang katup untuk memberikan tekanan ke bawah pada permukaan perapat, dan mengandalkan tekanan batang katup untuk membuat permukaan perapat cakram katup dan permukaan perapat dudukan katup sangat pas untuk mencegah aliran masuk medium atau untuk mengatur laju aliran medium. Bagian buka tutup globe valve berbentuk cakram katup berbentuk silinder, permukaan perapatnya datar atau berbentuk kerucut, dan cakram katup bergerak linier sepanjang garis tengah fluida. Mode pergerakan batang katup meliputi jenis batang pengangkat (batang katup naik dan turun, roda tangan tidak naik dan turun), dan jenis batang pengangkat dan putar (roda tangan dan batang katup berputar dan naik bersama-sama, dan mur dipasang pada badan katup). Globe valve adalah katup penyegel paksa, jadi ketika katup ditutup, tekanan harus diberikan pada cakram katup untuk memaksa permukaan penyegelan agar tidak bocor.
Prinsip kerja katup globe
Kami berasumsi ada pipa dengan penutup. Air mengalir masuk dari dasar pipa dan mengalir keluar menuju mulut pipa. Penutup pipa saluran keluar setara dengan bagian penutup katup penghenti. Jika penutup pipa diangkat ke atas dengan tangan, air akan mengalir keluar. Menutup pipa akan menghentikan aliran air, yang setara dengan prinsip kerja katup globe.
Katup globe memutar roda tangan untuk menaikkan dan menurunkan batang katup, menggerakkan cakram katup agar bergerak sejajar linier dengan arah aliran medium untuk mencapai tujuan pembukaan dan penutupan. Roda tangan berputar searah jarum jam, dan media kerja masuk melalui saluran di bawah cakram katup. Pada saat ini, gaya penyegelan yang diterapkan harus sama dengan atau lebih besar dari jumlah tekanan spesifik yang diperlukan yang dihasilkan pada permukaan penyegelan dan gaya ke atas dari medium.
Ketika katup globe dibuka, ketika tinggi bukaan cakram katup adalah 25% hingga 30% dari diameter nominal, laju aliran telah mencapai maksimum, yang menunjukkan bahwa katup telah mencapai posisi terbuka penuh. Oleh karena itu, posisi katup globe yang terbuka penuh harus ditentukan oleh langkah cakram katup.
Catatan:
1. Katup penghenti hanya memungkinkan media mengalir dalam satu arah, dan terdapat arah selama pemasangan.
2. Fungsi katup globe adalah 0 atau 1, terbuka atau tertutup. Dengan kata lain, katup penghenti hanya cocok untuk membuka dan menutup penuh, dan penyetelan serta pelambatan tidak disarankan.
Prinsip struktural
Pusat saluran masuk dan keluar katup globe terletak pada satu garis lurus, dan fluida mengalir seperti bola berbentuk S, sehingga disebut juga katup globe bola.

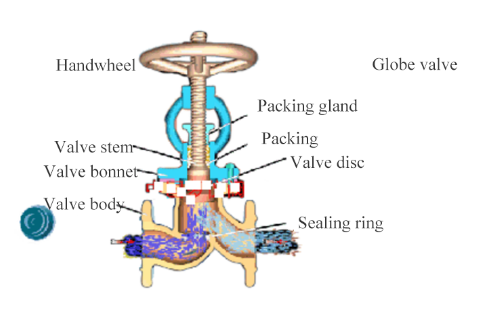

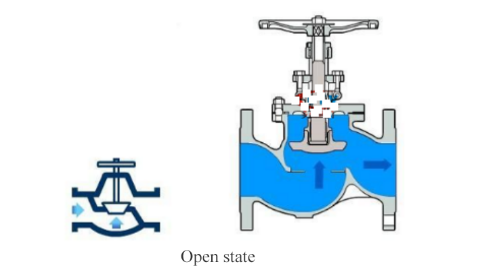

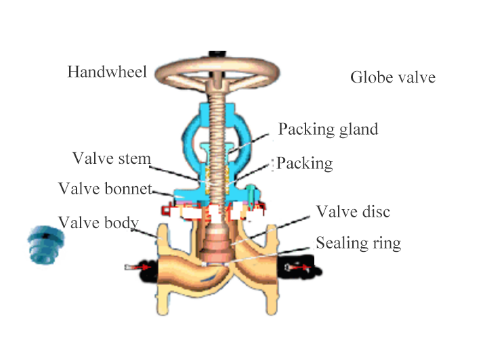

Ketika dudukan batang katup bergerak ke bawah menuju permukaan penyegelan bawah dan menekannya, media berhenti mengalir; ketika batang katup naik, media melewati saluran aliran dari bawah ke saluran aliran atas.
Umumnya ada persyaratan arah saat memasang katup globe. Arah aliran medium dalam pipa umumnya mengalir dari bawah ke atas melalui port dudukan katup, yang sering kita sebut “low in, high”. Tujuannya adalah untuk mengurangi hambatan cairan dan menghemat tenaga saat membuka. Dan dalam keadaan tertutup, batang katup dan gorong-gorong pengepakan tidak bersentuhan dengan media, sehingga batang katup dan gorong-gorong pengepakan tidak rusak atau bocor.

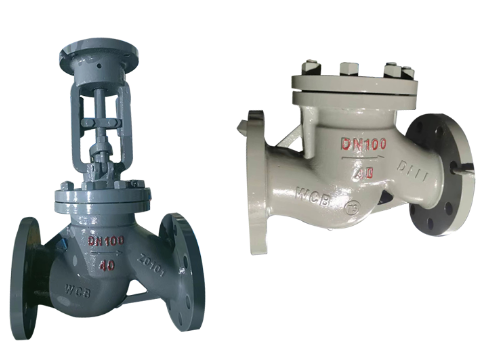

Keuntungan
Setelah katup globe listrik dalam keadaan terbuka, tidak ada kontak antara dudukan katup dan permukaan penyegelan cakram katup, sehingga keausan mekanis pada permukaan penyegelannya kecil, karena dudukan katup dan cakram katup pada sebagian besar katup globe listrik adalah relatif mudah untuk diperbaiki. Atau saat mengganti elemen penyekat, tidak perlu melepas seluruh katup dari pipa, yang sangat cocok untuk saat katup dan pipa dilas menjadi satu. Keuntungan yang paling jelas adalah selama proses pembukaan dan penutupan, karena gesekan antara cakram katup dan permukaan penyegelan badan katup lebih kecil dibandingkan dengan katup gerbang, maka gesekan tersebut tahan aus. Ketinggian bukaan umumnya hanya 1/4 dari diameter saluran dudukan katup, sehingga jauh lebih kecil dibandingkan katup gerbang. Biasanya hanya terdapat satu permukaan penyegelan pada badan katup dan cakram katup, sehingga proses pembuatannya relatif baik dan perawatannya mudah. Arah aliran medium berubah ketika melewati katup jenis ini, sehingga hambatan aliran katup globe listrik lebih tinggi dibandingkan katup lainnya.
