Katup bola benang betina pneumatik
Keuntungan Produk
Desain kompak:
Koneksi utas wanita: 1/4 "~ 2" antarmuka berulir NPT/BSP, koneksi mulus ke sistem pipa kecil, menghemat ruang pemasangan.
Badan katup ringan: 304/316L stainless steel precision casting, 30% lebih ringan, cocok untuk perangkat seluler dan instrumen presisi.
Respons yang akurat dan cepat:
Aktuator pneumatik terbuka dan ditutup dengan cepat dalam 0,3 detik, mendukung penyesuaian stepless sinyal 4-20mA, dan akurasi kontrol aliran mencapai ± 1%.
Adaptasi skenario penuh:
Resistensi tekanan hingga 1000psi, kisaran suhu -30c ~ +180 C, kompatibel dengan air, gas, minyak dan media korosif yang lemah.
Struktur produk
Badan katup presisi benang wanita
Standard Thread: American Standard NPT, British Standard BSPP/BSPT Opsional, Segel dengan Perawatan Pengerasan, Anti-Gigitan dan Anti-Pakaian.
Optimalisasi saluran aliran: Desain full-bore (reduksi opsional), koefisien resistansi aliran kurang dari atau sama dengan 0,02, untuk memastikan kontrol aliran kecil yang tepat.
Aktuator pneumatik
Desain Ultra-Thin: Tinggi aktuator hanya 80 ~ 150mm, cocok untuk ruang sempit, dan mendukung instalasi 360 derajat pada sudut mana pun. Umpan Balik Cerdas: Posisi presisi tinggi terintegrasi, sinyal digital opsional (MODBUS RTU) atau output sinyal analog.
Jaminan penyegelan ganda
Segel kursi katup: PTFE/bahan komposit grafit (segel lunak) atau segel logam tungsten karbida (segel logam), tingkat bocor mencapai tingkat ansivi. Segel batang: V-type Polytetrafluoroethylene Packing + Struktur pengencangan diri pegas untuk menghilangkan risiko kebocoran eksternal.
Parameter teknis
Diameter nominal 1/4 "~ 2" (DN8 ~ DN50)
Level tekanan 1000psi (tipe tekanan tinggi 1500psi opsional)
Bahan Tubuh Katup 304/316L Stainless Steel, Kuningan (Opsional)
Metode Koneksi NPT Benang Wanita, BSPP/BSPT Benang Wanita
Air media yang berlaku, udara terkompresi, minyak hidrolik, asam lemah/cairan alkali
Jenis Akting Ganda Akting/Akting Tunggal (Pengembalian Musim Semi)
Waktu respons kurang dari atau sama dengan 0,3 detik (stroke 90 derajat)
Level Perlindungan IP65 (opsional IP67 tahan debu dan tahan air)
Aplikasi
Instrumen Presisi Laboratorium
Tantangan: Kontrol aliran mikro yang tidak stabil, dan katup tradisional terlalu besar.
Solusi: DN10 Micro Ball Valve + 0-90 derajat penyesuaian tanpa langkah, fluktuasi aliran<2%, suitable for laboratory bench integration.

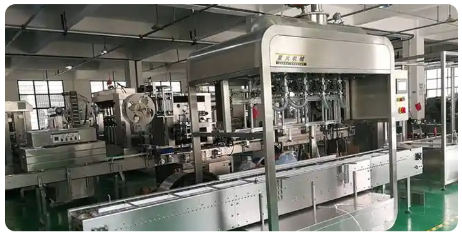

Peralatan pengisian farmasi
Tantangan: Perlu memenuhi persyaratan kebersihan GMP dan menghindari residu media.
Solusi: 316L Mirror Polishing (RA kurang dari atau sama dengan 0,4μm) + Tidak ada desain sudut mati.
Jalur produksi otomatis
Tantangan: Frekuensi tinggi pembukaan dan penutupan menghasilkan kehidupan segel pendek.
Solusi: Kursi katup PTFE yang diperkuat + batang katup pelumas diri, kehidupan pembukaan dan penutupan> 100.000 kali.
