Titanium Globe Valve
Bagian pembukaan dan penutupan katup globe adalah cakram berbentuk plug, permukaan penyegelan datar atau satu-satu, dan cakram bergerak secara linear di sepanjang garis tengah kursi katup. Bentuk pergerakan batang katup, (nama umum: batang yang tidak naik), juga memiliki jenis batang angkat dan berputar yang dapat digunakan untuk mengontrol berbagai jenis cairan seperti udara, air, uap, berbagai media korosif, lumpur, minyak, logam cair dan media radioaktif. mengalir. Oleh karena itu, jenis katup shut-off ini sangat cocok untuk memotong atau mengatur dan membatasi. Karena goresan pembukaan atau penutupan batang katup dari jenis katup ini relatif pendek, dan memiliki fungsi cut-off yang sangat andal, dan karena perubahan pembukaan kursi katup sebanding dengan stroke cakram katup, sangat cocok untuk penyesuaian aliran.
Manual Titanium Globe Valve adalah katup yang dirancang untuk media yang sangat korosif. Ini terbuat dari titanium atau paduan titanium (seperti TA1, TA2) dan memiliki ketahanan korosi yang sangat baik melalui film oksida padat yang terbentuk di permukaan.
Diameter nominal: DN15-DN350
Tekanan Nominal: 1.0-16.0MPA
Kisaran suhu: -29c- hingga 300c
Media yang berlaku: asam kuat (seperti asam nitrat), alkali yang kuat, media pereduksi (diperlukan penghambat korosi) dan cairan proses korosif seperti urea dan klorin alkali
Bahan Utama: Titanium murni industri (TA1, TA2) atau paduan titanium (TA10), TA2 memperhitungkan resistensi korosi dan ekonomi, TA3 digunakan untuk proses penguatan persyaratan kekuatan tinggi: teknologi penekan isostatik panas meningkatkan kepadatan material, menghilangkan cacat internal, dan meningkatkan resistansi keausan, stabilitas suhu tinggi, suhu tinggi kehidupan, menghilangkan ketahanan suhu tinggi, suhu tinggi.
Prinsip kerja
Prinsip kerja katup gobe manual didasarkan pada pergerakan cakram katup pada kursi katup. Disk katup bergerak secara linier di sepanjang garis tengah kursi katup, dan luas penampang saluran aliran disesuaikan dengan mengubah jarak antara cakram katup dan kursi katup, sehingga mencapai kontrol yang tepat dan cutoff lengkap dari aliran. Selama proses penutupan, cakram katup sangat cocok dengan kursi katup di bawah tekanan yang diberikan oleh batang katup, memastikan penutupan permukaan penyegelan yang andal.
Komponen utama dari katup globe manual termasuk bodi katup, topi katup, batang katup, cakram katup, permukaan penyegelan, kotak isian dan handwheel. Badan katup adalah bagian utama dari katup globe, yang digunakan untuk mengakomodasi komponen lain dan terhubung ke sistem pipa. Bonnet katup berperan dalam menyegel dan melindungi komponen internal. Batang katup menghubungkan roda tangan dan cakram katup. Dengan memutar handwheel, batang katup menggerakkan cakram katup untuk bergerak ke atas dan ke bawah sepanjang sumbu kursi katup. Permukaan penyegelan terletak di kursi katup dan cakram katup untuk memastikan kinerja penyegelan katup dalam keadaan tertutup. Kotak isian digunakan untuk mencegah kebocoran antara batang katup dan tubuh katup.
Katup globe tekanan rendah
Model Katup: J41W/HN J941W/HY J9B41W/H/Y
Bahan Tubuh Katup: C Baja Karbon P Chrome Nickel Bowl Steel R Chromium Nikel Platinum Steel I Chrome-Nickel Steel
Suhu yang berlaku:<425C ≤550C
Tekanan Nominal: 1.6, 2.5, 4.0, 6.4, 10mpa
J41W/H/Y-16, J941W/H/Y-16, J9B41W/H/Y-16
Katup bola dunia sedang dan tinggi
Model Katup: J41W/H/Y J941W/HY J9B41W/HY
Bahan tubuh katup: C Baja karbon P krom baja nikel R Chromium nikel platinum mangkuk baja lchromium-nickel baja
Suhu yang berlaku: Kurang dari atau sama dengan 425 derajat kurang dari atau sama dengan 550C
Tekanan Nominal: 1.6, 2.5, 4.0, 6.4, 10mpa
J41W/H/Y-25, J941W/H/Y-25, J9B41W/H/Y-25
J41W/H/Y-40, J941W/H/Y-40, J9B41W/H/Y-40
Katup globe suhu/ tekanan tinggi
Model Katup: J41W/H/Y J941W/HY J9B41W/HY
Bahan Tubuh Katup: C Baja Karbon P Krom Nikel Baja Baja R Chromium Nikel Platinum Baja Lchromium-Nickel Baja
Suhu yang berlaku: Kurang dari atau sama dengan 425C kurang dari atau sama dengan 550C
Tekanan Nominal: 1.6, 2.5, 4.0, 6.4, 10mpa
J41W/H/Y-64, J941W/H/Y-64, J9B41W/H/Y-64
J41W/H/Y-100, J941W/H/Y-100, J9B41W/H/Y-100

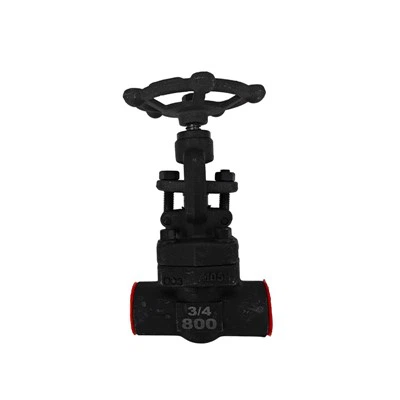

Katup globe yang dilas
Model Valve: J61HY J961H/Y J61Y-P55 J961Y-P55 J61Y-P57J961Y-P57
Bahan Tubuh Katup: C Baja Karbon V Chrome Vanadium Steel
Suhu yang berlaku:<450°C ≤555°C≤570°C
Tekanan Nominal: 20, 25, 32, 42mpa
Tekanan Kerja: 10, 14, 17, 25mpa
J61H/Y, J961H/Y
J61-P55, J61-P57, J961-P55, J961-P57
