Katup gerbang manual

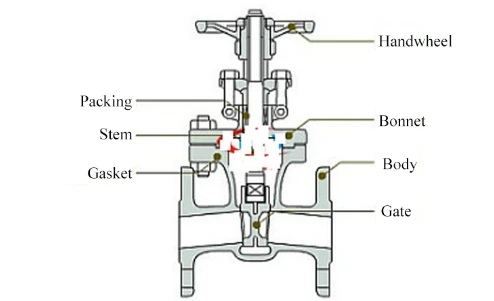

Katup gerbang adalah katup yang bagian penutupan gerbangnya bergerak ke arah vertikal di sepanjang garis tengah lorong. Ini umumnya terdiri dari badan katup, kursi katup, batang katup, gerbang, kap katup, dan cincin penyegelan. Ini dapat diubah menjadi berbagai katup gerbang listrik dan katup gerbang pneumatik dengan melengkapi perangkat transmisi dan katup gerbang. Ini hanya dapat digunakan untuk pembukaan penuh dan penutupan penuh di dalam pipa, dan tidak dapat digunakan untuk penyesuaian dan pelambatan.
Prinsip kerja
Gerbang katup gerbang bergerak secara linear dengan batang katup. Biasanya ada benang trapesium pada batang pengangkat. Melalui mur di bagian atas katup dan alur pemandu pada bodi katup, gerakan putar dikonversi menjadi gerakan linier, yaitu, torsi operasi diubah menjadi dorongan operasi.
Tertutup
Permukaan penyegelan hanya dapat disegel oleh tekanan sedang, yaitu, permukaan penyegelan gerbang ditekan ke kursi katup di sisi lain dengan tekanan sedang untuk memastikan penyegelan permukaan penyegelan. Ini penyegelan diri. Sebagian besar katup gerbang menggunakan penyegelan paksa, yaitu, ketika katup ditutup, gerbang dipaksa untuk menekan kursi katup dengan gaya eksternal untuk memastikan penyegelan permukaan penyegelan.
Membuka
Ketika ketinggian lift gerbang sama dengan 1: 1 kali diameter katup, saluran fluida benar -benar tidak diblokir, tetapi posisi ini tidak dapat dipantau selama operasi. Dalam penggunaan aktual, bagian atas batang katup digunakan sebagai tanda, yaitu, posisi di mana ia tidak dapat dibuka, sebagai posisi terbuka sepenuhnya. Untuk mempertimbangkan fenomena penguncian yang disebabkan oleh perubahan suhu, biasanya dibuka ke posisi teratas dan kemudian terbalik 1/2-1 berputar sebagai posisi katup yang sepenuhnya terbuka. Oleh karena itu, posisi katup yang sepenuhnya terbuka ditentukan oleh posisi gerbang (yaitu stroke).
Prinsip katup gerbang
Seperti namanya, katup gerbang listrik menggunakan aktuator listrik untuk mengontrol katup gerbang. Mereka terutama dibagi menjadi bagian atas dan bawah. Bagian atas adalah aktuator listrik dan bagian bawah adalah katup gerbang. Aktuator dan katup gerbang terhubung, dan aktuator listrik mengontrol katup gerbang untuk membuka dan mendekati untuk mencapai medium pipa. Katup gerbang umumnya cocok untuk acara on-off dan biasanya katup terbuka dan tertutup. Jika kondisi kerja memerlukan penyesuaian, katup kontrol listrik, katup bola listrik, katup kupu -kupu listrik, katup globe listrik, dll. Umumnya digunakan.
Metode debugging
Setelah menghubungkan katup, sambungkan kabel eksternal sesuai dengan diagram kabel eksternal. Berikan perhatian khusus pada apakah sinyal input adalah sinyal arus atau sinyal tegangan. Mereka tidak bisa dicampur. Sinyal positif dan negatif tidak dapat dihubungkan secara tidak benar. Pengguna dapat memeriksa dan men -debug satu per satu sesuai dengan metode berikut. Sesuaikan batas mekanis aktuator listrik: penyesuaian batas mekanis adalah membuat aktuator hanya berfungsi dalam kisaran batas atas dan bawah mekanik untuk mencegah aktuator dari membatasi berlebihan dan menyebabkan bahaya atau merusak katup. Seperti yang ditunjukkan pada gambar, tuas dan pemberhentian batas atas dan bawah masing -masing disediakan. Dalam keadaan posisi nol, pemberhentian batas bawah harus dekat atau dekat dengan tuas dari bawah untuk mencegah aktuator untuk membatasi berlebihan. Jika penyimpangan besar, mur penjepit dapat dilonggarkan dan blok berhenti dapat dipindahkan ke posisi yang sesuai, dan mur yang sesuai dapat dikencangkan; Dalam keadaan posisi penuh, pemberhentian batas atas harus dekat atau dekat dengan tuas dari atas untuk mencegah aktuator untuk membatasi berlebihan. Jika penyimpangan besar, mur penjepit dapat dilonggarkan dan blok berhenti dapat dipindahkan ke posisi yang sesuai, dan mur yang sesuai dapat dikencangkan. Ketika kekuatan tidak terhubung, proses debugging dapat menggunakan handwheel untuk secara manual membuka aktuator ke posisi nol dan posisi penuh dari katup yang diperlukan, dan kemudian melakukan penyesuaian yang sesuai. Aktuator juga dapat disesuaikan dengan keadaan manual listrik ketika daya menyala, dan aktuator dapat dibuka ke posisi nol yang diperlukan dan posisi penuh dengan tombol atas atau bawah pada layar. Jika aktuator tidak bergerak ketika tombol atas atau bawah ditekan selama proses awal, itu karena batasan sakelar batas.
Aplikasi
