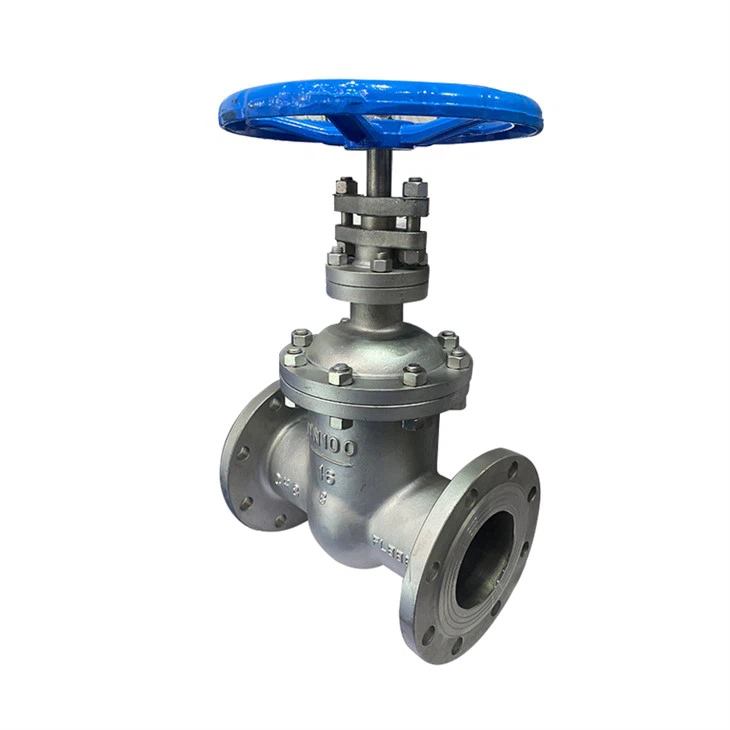

Katup gerbang manual
Katup gerbang adalah katup yang bagian penutup gerbangnya bergerak dalam arah vertikal di sepanjang garis tengah saluran. Katup ini umumnya terdiri dari badan katup, dudukan katup, batang katup, gerbang, kap katup, dan cincin penyegel. Katup ini dapat diubah menjadi berbagai katup gerbang elektrik dan katup gerbang pneumatik dengan melengkapi perangkat transmisi dan katup gerbang. Katup ini hanya dapat digunakan untuk pembukaan penuh dan penutupan penuh dalam pipa, dan tidak dapat digunakan untuk penyesuaian dan pembatasan.
Prinsip kerja
Gerbang katup gerbang bergerak secara linier dengan batang katup. Biasanya terdapat ulir trapesium pada batang pengangkat. Melalui mur di bagian atas katup dan alur pemandu pada badan katup, gerakan putar diubah menjadi gerakan linier, yaitu torsi operasi diubah menjadi daya dorong operasi.
Tertutup
Permukaan penyegelan hanya dapat disegel dengan tekanan sedang, yaitu, permukaan penyegelan gerbang ditekan ke dudukan katup di sisi lain oleh tekanan sedang untuk memastikan penyegelan permukaan penyegelan. Ini adalah penyegelan sendiri. Sebagian besar katup gerbang menggunakan penyegelan paksa, yaitu, saat katup ditutup, gerbang dipaksa untuk menekan dudukan katup oleh gaya eksternal untuk memastikan penyegelan permukaan penyegelan.
Membuka
Bila tinggi angkat katup sama dengan 1:1 kali diameter katup, saluran fluida tidak tersumbat sama sekali, tetapi posisi ini tidak dapat dipantau selama pengoperasian. Dalam penggunaan aktual, bagian atas batang katup digunakan sebagai tanda, yaitu posisi yang tidak dapat dibuka, sebagai posisi terbuka penuh. Untuk mempertimbangkan fenomena penguncian yang disebabkan oleh perubahan suhu, biasanya dibuka ke posisi atas lalu dibalik 1/2-1 putaran sebagai posisi katup terbuka penuh. Oleh karena itu, posisi katup terbuka penuh ditentukan oleh posisi katup (yaitu langkah).
Prinsip Kerja Katup Gerbang
Sesuai namanya, katup gerbang elektrik menggunakan aktuator elektrik untuk mengendalikan katup gerbang. Katup gerbang elektrik dibagi menjadi bagian atas dan bawah. Bagian atas adalah aktuator elektrik dan bagian bawah adalah katup gerbang. Aktuator dan katup gerbang dihubungkan, dan aktuator elektrik mengendalikan katup gerbang untuk membuka dan menutup guna mencapai on-off media pipa. Katup gerbang umumnya cocok untuk keadaan on-off dan biasanya merupakan katup terbuka dan tertutup. Jika kondisi kerja memerlukan penyesuaian, katup kontrol elektrik, katup bola elektrik, katup kupu-kupu elektrik, katup globe elektrik, dll. umumnya digunakan.
Metode Debugging
Setelah menghubungkan katup, hubungkan kabel eksternal sesuai dengan diagram kabel eksternal. Berikan perhatian khusus pada apakah sinyal input adalah sinyal arus atau sinyal tegangan. Keduanya tidak dapat dicampur. Sinyal positif dan negatif tidak dapat dihubungkan dengan salah. Pengguna dapat memeriksa dan men-debug satu per satu sesuai dengan metode berikut. Sesuaikan batas mekanis aktuator listrik: Penyesuaian batas mekanis adalah untuk membuat aktuator bekerja hanya dalam rentang batas atas dan bawah mekanis untuk mencegah aktuator dari batas yang berlebihan dan menyebabkan bahaya atau merusak katup. Seperti yang ditunjukkan pada gambar, tuas dan penghenti batas atas dan bawah masing-masing disediakan. Dalam keadaan posisi nol, penghenti batas bawah harus dekat atau dekat dengan tuas dari bawah untuk mencegah aktuator dari batas yang berlebihan. Jika deviasinya besar, mur penjepit dapat dilonggarkan dan blok penghenti dapat dipindahkan ke posisi yang sesuai, dan mur yang sesuai dapat dikencangkan; dalam keadaan posisi penuh, penghenti batas atas harus dekat atau dekat dengan tuas dari atas untuk mencegah aktuator dari batas yang berlebihan. Jika deviasinya besar, mur penjepit dapat dilonggarkan dan blok penghenti dapat dipindahkan ke posisi yang sesuai, dan mur yang sesuai dapat dikencangkan. Ketika daya tidak terhubung, proses debugging dapat menggunakan roda tangan untuk membuka aktuator secara manual ke posisi nol dan posisi penuh katup yang diperlukan, lalu melakukan penyesuaian yang sesuai. Aktuator juga dapat disesuaikan ke status manual elektrik saat daya menyala, dan aktuator dapat dibuka ke posisi nol dan posisi penuh yang diperlukan dengan tombol atas atau bawah pada layar. Jika aktuator tidak bergerak saat tombol atas atau bawah ditekan selama proses start, itu karena keterbatasan sakelar batas.
Aplikasi
