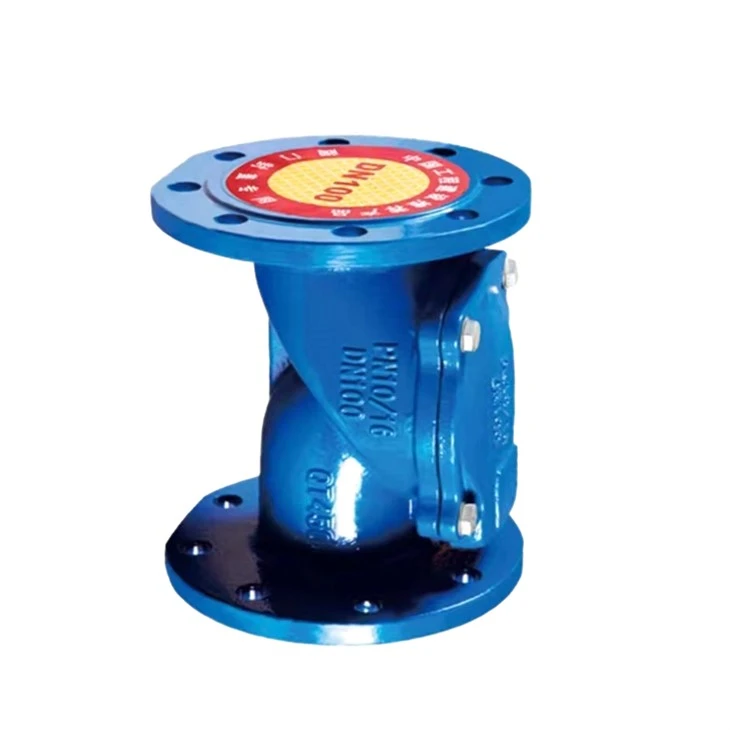

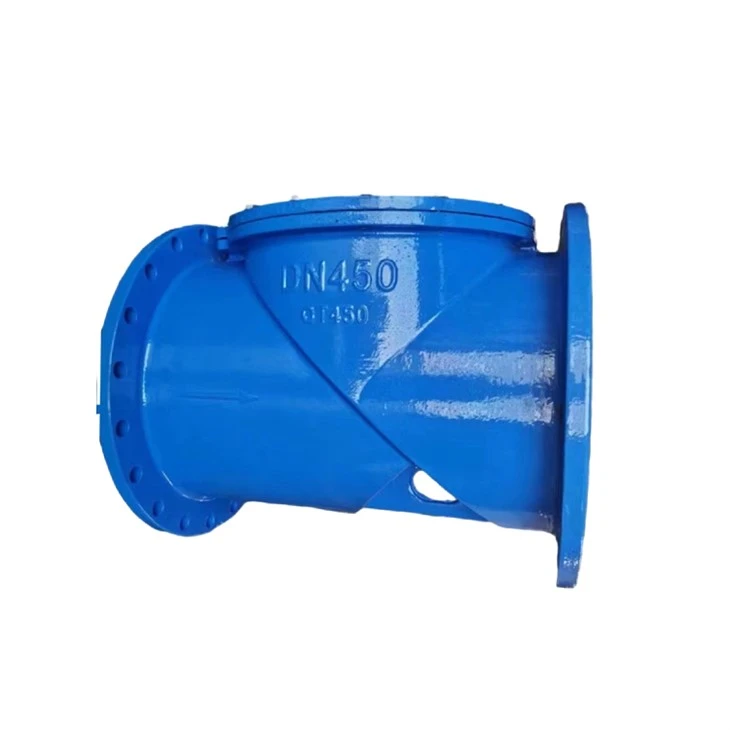

Katup periksa cakram karet
Ringkasan
Katup periksa diam mengacu pada katup yang mengandalkan aliran media itu sendiri untuk secara otomatis membuka dan menutup cakram katup untuk mencegah aliran balik media. Ini juga disebut katup periksa, katup satu arah, katup periksa senyap, katup aliran balik, dan katup tekanan balik. Check valve merupakan katup otomatis yang fungsi utamanya mencegah terjadinya aliran balik medium, putaran balik pompa dan motor penggerak, serta keluarnya media penampung. Katup periksa juga dapat digunakan pada saluran yang menyuplai sistem bantu dimana tekanan dapat naik melebihi tekanan sistem. Katup periksa terutama dapat dibagi menjadi katup periksa ayun (berputar sesuai dengan pusat gravitasi) dan katup periksa angkat (bergerak sepanjang sumbu).
Struktur prinsip
1. Selama penggunaan katup ini, media mengalir sesuai arahnya.
2. Ketika media mengalir ke arah yang ditentukan, cakram katup terbuka oleh kekuatan media; ketika media mengalir kembali, permukaan penyegelan cakram katup dan dudukan katup tertutup rapat karena berat sendiri cakram katup dan gaya kebalikan dari medium. Dikombinasikan dan ditutup untuk mencegah aliran balik medium.
3. Permukaan penyegelan badan katup dan cakram katup terbuat dari permukaan baja tahan karat.
4. Panjang struktur mematuhi standar GB/T12221-2005, dan sambungan flensa mematuhi standar GB/T17241.6-2008.
Spesifikasi
Fitur dan kegunaan
1. Cakram katup mengadopsi desain bentuk "kepala peluru", dan badan katup mengadopsi desain bentuk "drum pinggang" untuk meningkatkan arah aliran medium dan mengurangi koefisien hambatan aliran.
2. Katup mengadopsi struktur pendek. Meskipun head loss sedikit lebih besar dibandingkan dengan lift silent check valve, namun ukurannya kecil dan harganya murah.
3. Strukturnya kompak, dan selongsong pelumas non-logam dipasang di antara poros pemandu dan rangka pemandu. Cakram katup dapat diangkat dan diturunkan secara fleksibel tanpa dikunci.
4. Cincin penyegel karet kerangka tertanam langsung pada badan katup, yang menghindari erosi langsung pada cincin penyegel oleh media untuk waktu yang lama, secara signifikan memperpanjang masa pakai, dan kuat serta tahan lama.
5. Cakram katup memiliki langkah pembukaan dan penutupan yang pendek, yang secara efektif dapat mencegah palu air.
6. Cocok untuk sistem penyediaan air dan drainase serta jaringan pipa gedung bertingkat. Itu dapat dipasang di outlet pompa. Dengan sedikit perubahan struktural, ini dapat digunakan sebagai katup bawah penghisap air, tetapi tidak cocok untuk jaringan pipa limbah.
Tindakan pencegahan
1. Jangan biarkan katup periksa membebani sistem perpipaan. Katup periksa yang besar harus ditopang secara independen sehingga tidak terpengaruh oleh tekanan yang dihasilkan oleh sistem perpipaan.
2. Saat memasang, harap diperhatikan bahwa arah aliran medium harus sesuai dengan arah panah yang ditandai pada badan katup.
3. Katup periksa penutup vertikal tipe angkat harus dipasang pada pipa vertikal. 4. Katup periksa penutup horizontal tipe angkat harus dipasang pada pipa horizontal.
Standar pemilihan untuk katup periksa
1. Untuk mencegah aliran balik media, katup periksa harus dipasang pada peralatan, perangkat, dan saluran pipa;
2. Katup periksa umumnya cocok untuk media bersih dan tidak cocok untuk media yang mengandung partikel padat dan viskositas tinggi;
3. Umumnya, katup periksa angkat horizontal harus digunakan pada pipa horizontal dengan diameter nominal 50mm;
4. Katup periksa angkat lurus hanya dapat dipasang pada pipa horizontal;
5. Untuk pipa saluran masuk pompa air, sebaiknya digunakan katup bawah. Katup bawah umumnya hanya dipasang pada pipa vertikal di saluran masuk pompa, dan media mengalir dari bawah ke atas; 6. Tipe pengangkat memiliki penyegelan yang lebih baik dan ketahanan cairan yang lebih besar dibandingkan tipe ayunan. Tipe horizontal harus dipasang pada pipa horizontal, dan tipe vertikal harus dipasang pada pipa vertikal;
7. Posisi pemasangan katup periksa ayun tidak dibatasi. Itu dapat dipasang pada pipa horizontal, vertikal atau miring. Jika dipasang pada pipa vertikal, arah aliran medium harus dari bawah ke atas;
8. Katup ayun tidak boleh dibuat menjadi katup berdiameter kecil. Itu bisa dibuat menjadi tekanan kerja yang sangat tinggi. Tekanan nominalnya bisa mencapai 42MPa, dan diameter nominalnya juga bisa sangat besar, hingga 2000mm atau lebih. Tergantung pada bahan cangkang dan segelnya, ini dapat diterapkan pada media kerja apa pun dan rentang suhu kerja apa pun. Medianya adalah air, uap, gas, media korosif, minyak, obat-obatan, dll. Kisaran suhu kerja media tersebut adalah antara -196--800 derajat;
9. Katup periksa ayun cocok untuk tekanan rendah dan diameter besar, dan lokasi pemasangan terbatas;
10. Posisi pemasangan katup periksa kupu-kupu tidak dibatasi dan dapat dipasang pada pipa horizontal, atau pada pipa vertikal atau miring;
Aplikasi
Pipa air, pipa limbah, pipa industri, pipa pertanian
