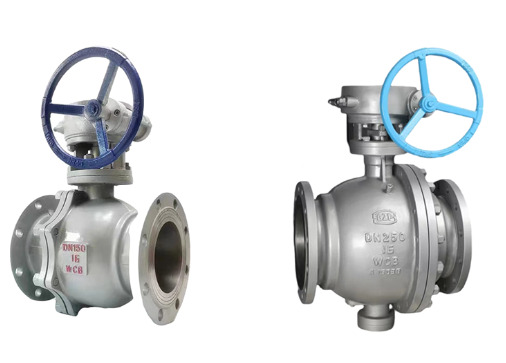

Katup bola baja cor segel lembut
Ringkasan
Katup bola berevolusi dari katup sumbat. Bagian pembukaan dan penutupannya berbentuk bola. Bola digunakan untuk memutar sumbu batang katup 90 derajat untuk mencapai tujuan pembukaan dan penutupan. Katup bola terutama digunakan pada saluran pipa untuk memotong, mendistribusikan, dan mengubah arah aliran media. Katup bola yang didesain dengan bukaan tipe V juga memiliki fungsi pengaturan aliran yang baik. Katup bola tidak hanya memiliki struktur sederhana tetapi juga memiliki kinerja penyegelan yang baik. Selain itu, dalam kisaran ukuran nominal tertentu, ukurannya kecil, ringan, mengkonsumsi lebih sedikit material, memiliki ukuran pemasangan yang kecil, memiliki torsi penggerak yang kecil, mudah dioperasikan, dan dapat dengan mudah membuka dan menutup dengan cepat. Ini adalah salah satu jenis katup yang berkembang pesat dalam sepuluh tahun terakhir. . Khususnya di negara-negara industri maju seperti Amerika Serikat, Jepang, Jerman, Perancis, Italia, Spanyol, dan Inggris, katup bola banyak digunakan, dan jenis serta jumlah yang digunakan terus bertambah, dan bergerak menuju suhu tinggi, suhu tinggi. tekanan, diameter besar, sifat penyegelan tinggi, dan penggunaan jangka panjang. Dengan umurnya yang panjang, kinerja pengaturan yang sangat baik dan multi-fungsi dalam satu katup, keandalan dan indikator kinerja lainnya telah mencapai tingkat tinggi, dan sebagian menggantikan katup gerbang, katup globe, dan katup throttle. Dengan kemajuan teknologi katup bola, penggunaan katup bola akan lebih luas dalam jangka pendek, terutama pada jaringan pipa minyak dan gas, unit perengkahan kilang, dan industri nuklir. Selain itu, ball valve juga akan menjadi salah satu jenis katup unggulan di bidang diameter besar dan sedang, tekanan sedang dan rendah di industri lainnya.
Keuntungan dari katup bola adalah:
1) Memiliki hambatan aliran terendah (sebenarnya hanya setara dengan bagian pipa melingkar dengan ukuran nominal yang sama).
2) Karena tidak akan macet selama pengoperasian (bila tidak ada pelumas), maka dapat digunakan dengan andal pada media korosif dan cairan dengan titik didih rendah.
3) Penyegelan lengkap dapat dicapai dalam kisaran tekanan dan suhu yang lebih besar.
4) Start-up yang cepat dapat dicapai. Waktu pembukaan dan penutupan beberapa struktur hanya 0.05-0.1 detik untuk memastikan bahwa struktur tersebut dapat digunakan dalam sistem otomatis bangku pengujian. Ketika katup dibuka dan ditutup dengan cepat, pengoperasian akan bebas benturan.
5) Bagian penutup berbentuk bola dapat secara otomatis diposisikan pada posisi batas.
metode representasi model
Kode tambahan untuk katup bola: V menunjukkan bahwa inti katup memiliki struktur tipe V, D menunjukkan suhu rendah, B menunjukkan isolasi, P menunjukkan struktur eksentrik, U, S dan DY sebagian besar menunjukkan tipe yang dipasang di atas;
Kode nama katup bola: Q berarti katup bola; Kode penggerak katup bola: 2 berarti elektro-hidraulik, 3 berarti turbin, 6 berarti pneumatik, 7 berarti hidrolik, 9 berarti listrik, manual tidak ada kode; Kode mode koneksi: 1 berarti ulir betina, 4 berarti tipe flensa, 6 berarti pengelasan, 7 berarti tipe penjepit;
Kode tipe struktural: Tipe mengambang: 1 berarti saluran aliran lurus, 2 berarti port tipe Y, 4 berarti port tipe L, 5 berarti port tipe T; Tipe trunnion: 0 berarti aliran lurus setengah bola, 6 berarti saluran aliran empat arah, 7 berarti aliran lurus, 8 berarti port tipe L, 9 berarti port tipe Y;
Kode bahan segel: paduan babbitt B, karet fluor F, lapisan fluor F46, baja paduan H, lapisan karet J, paduan M Monel, plastik nilon N, Monel P, paduan keras Y, pemrosesan langsung badan katup W;
Kode tingkat tekanan: 16 berarti tekanannya 16 kilogram (1,6Mpa) dan tekanan maksimum bisa mencapai 64Mpa; 150LB berarti tekanan pon standar Amerika, dan tingkat tekanan maksimum dapat mencapai 2500LB (150LB=1.6MPA/300LB=2.5-4.0mpa/400LB{{ 15}}.4mpa/600LB=10mpa); 5K mewakili tekanan harian, tekanan maksimum adalah 63K;
Kode bahan badan katup: Titanium dan paduan titanium, baja karbon C, baja kromium molibdenum I, baja tahan karat P, plastik S.
perbedaan antara segel logam dan segel lunak
Katup Bola Penyegel Logam:
Ia menggunakan dudukan katup logam, sebagian besar baja tahan karat + paduan keras, yang memerlukan presisi pemrosesan dan teknologi proses yang relatif tinggi. Ini memiliki berbagai kegunaan dan dapat digunakan dalam kondisi kerja suhu normal, suhu rendah, dan suhu tinggi dan tekanan tinggi.
Ia dapat menahan suhu tinggi, tahan terhadap keausan, dan memiliki sifat mekanik yang baik. Kerugiannya adalah segel ini memiliki kinerja penyegelan yang buruk. (Umumnya, disarankan untuk menggunakan katup bola bersegel logam untuk media yang mengandung partikel padat atau bersifat abrasif, dan memiliki suhu lebih tinggi dari 250 derajat.)
Umumnya level V, dan level tertinggi bisa jadi level VI. Katup segel lunak: umumnya Kelas VI.
Katup Bola Penyegelan Lembut:
Lebih murah dan biaya lebih rendah
Dudukan katup dibagi menjadi beberapa jenis seperti plastik fluor, karet, dan resin, dan banyak digunakan pada kondisi tekanan normal, suhu normal, dan tekanan normal serta suhu rendah.
Mudah untuk mencapai efek penyegelan yang lebih baik, dan tahan terhadap korosi, asam dan alkali; kerugiannya adalah tidak tahan terhadap suhu tinggi, permukaan penyegelan mudah aus, dan sifat mekaniknya relatif buruk. (Digunakan untuk situasi suhu dan tekanan normal dengan persyaratan penyegelan tinggi atau dengan media korosif dan tanpa partikel.)
Ketahanan aus yang buruk. Setelah digunakan dalam jangka waktu tertentu, jika terdapat kotoran padat dalam media cair, dudukan katup dapat aus, mengakibatkan peningkatan kebocoran dan penurunan kinerja penyegelan.
Fungsi
Bagian buka tutup ball valve berbentuk bola bulat berlubang. Inti bola digunakan untuk memutar 0-90 derajat maju mundur di sekitar sumbu batang katup untuk membuka atau menutup katup. Katup bola memiliki banyak fungsi. Mereka umumnya digunakan untuk mengganti, memotong atau mengatur media dalam saluran pipa. Diantaranya, katup bola tiga arah dapat secara fleksibel memotong, mendistribusikan, dan mengubah arah aliran medium. Permukaan perapat ball valve biasanya dalam keadaan tertutup dengan permukaan berbentuk bola, sehingga tidak mudah terkikis oleh medium. Mudah dioperasikan, memiliki struktur sederhana dan kompak, dan dapat digunakan dalam kondisi kerja dengan air, gas alam, asam, pelarut, dll.
pemeliharaan
Masa pakai yang lebih lama dan waktu bebas perawatan akan bergantung pada beberapa faktor: kondisi pengoperasian normal, menjaga rasio suhu/tekanan yang harmonis, dan data korosi yang wajar.
Catatan: Saat ball valve ditutup, tekanan fluida di badan katup masih ada. Sebelum melakukan servis, hilangkan tekanan saluran dan biarkan katup dalam posisi terbuka. Sebelum melakukan servis, putuskan sambungan listrik atau pasokan udara
1. Kunci pengepakan Jika gorong-gorong pengepakan sedikit bocor, mur batang katup harus dikencangkan. Catatan: Jangan dikunci, biasanya 1/4 ring menjadi 1 ring, kebocoran akan berhenti.
2. Ganti dudukan klep dan sealnya A. Pembongkaran Biarkan klep dalam posisi setengah terbuka untuk membilas material berbahaya yang mungkin berada di dalam dan di luar klep. Tutup katup bola, lepaskan baut dan mur dari flensa di kedua sisi, dan lepaskan sepenuhnya katup dari pipa. Bongkar perangkat penggerak secara berurutan - aktuator, braket penghubung, washer anti kendor, mur batang, pecahan peluru kupu-kupu, lembaran tahan aus, dan pengepakan batang katup. Lepaskan baut dan mur penghubung kap mesin, pisahkan kap katup dari badan katup, dan lepaskan paking kap katup. Pastikan bola katup dalam posisi "mati", yang akan memudahkan pelepasannya dari badan katup, dan kemudian lepaskan dudukan katup. Dorong perlahan batang katup ke bawah melalui lubang tengah badan katup hingga terlepas sepenuhnya, lalu lepaskan cincin-O dan cincin pengepakan.
CATATAN: Berhati-hatilah agar tidak menggores permukaan batang dan segel pengepakan katup.
