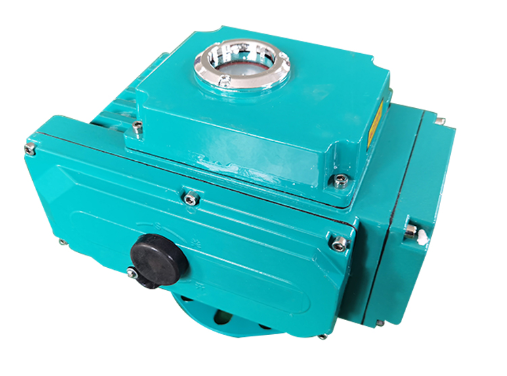

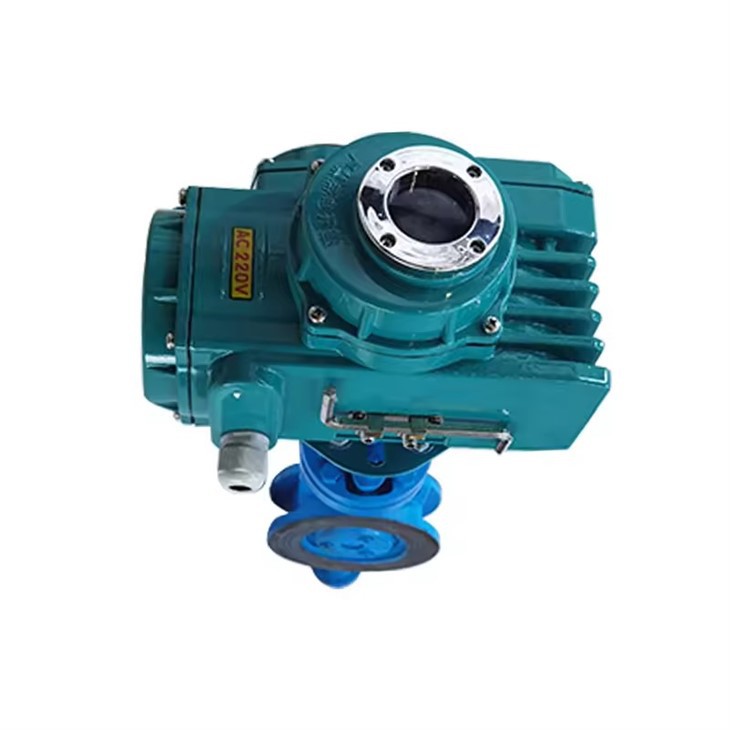

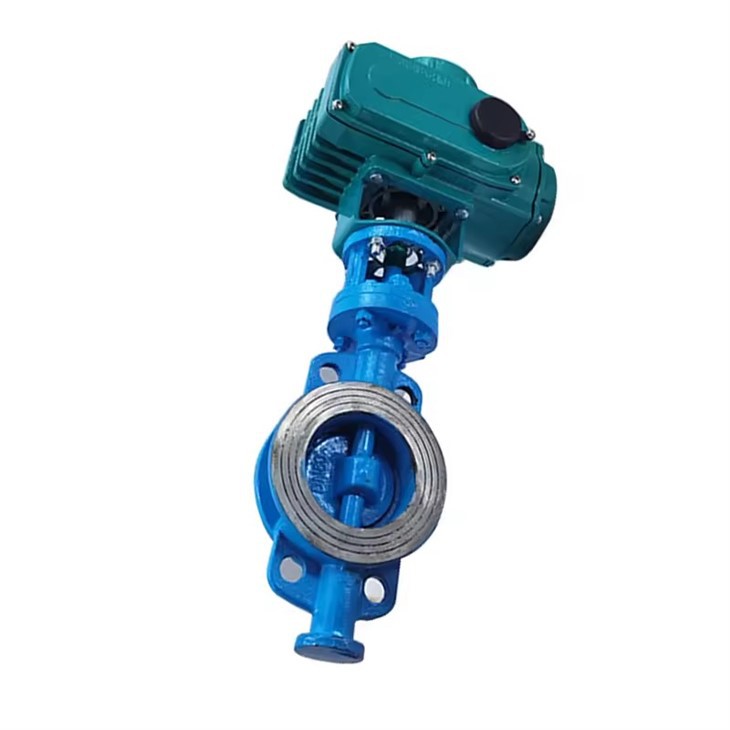

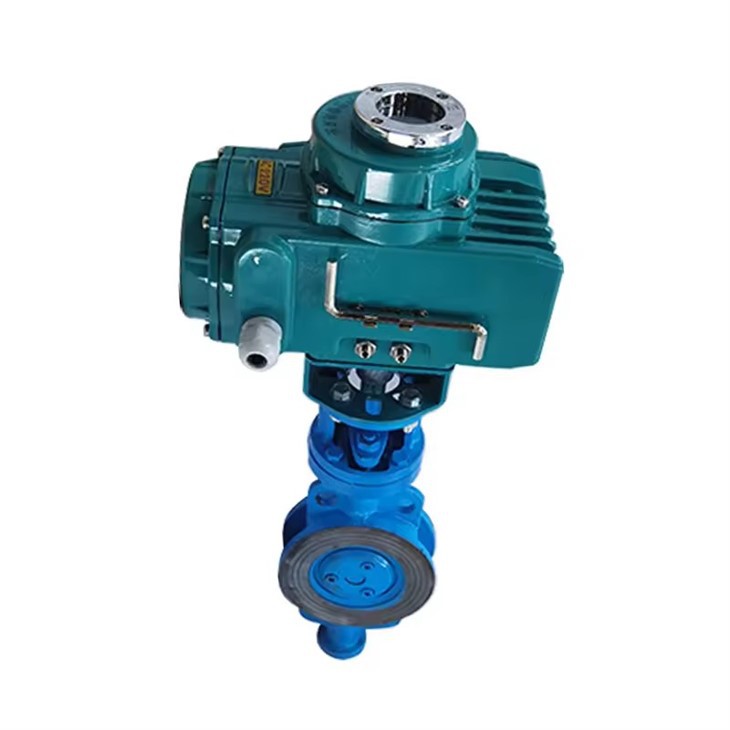

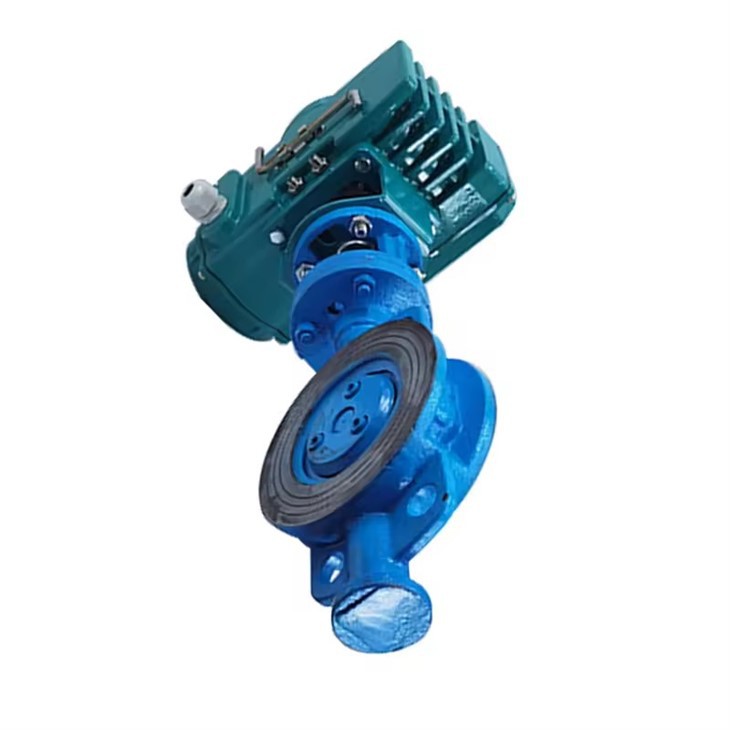

Aktuator Listrik

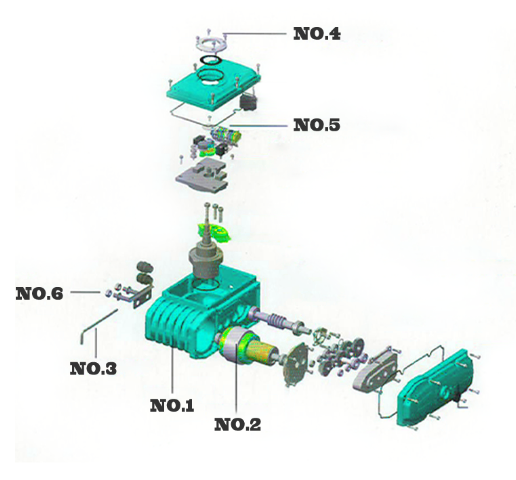

Fitur Kinerja
Cangkang - Cangkangnya terbuat dari paduan aluminium keras, dilapisi bubuk anodisasi dan poliester, dengan ketahanan korosi yang kuat. Tingkat perlindungannya adalah IP67, NEMA4 dan 6, dan tersedia tipe IP68.
Motor - motor sangkar tupai tertutup sepenuhnya, ukuran kecil, torsi besar, gaya inersia kecil, tingkat insulasi F, sakelar pelindung panas berlebih bawaan untuk mencegah kerusakan panas berlebih pada motor.
Struktur pegangan - desain pegangan memastikan keamanan, keandalan, penghematan tenaga kerja, dan ukuran kecil. Saat listrik mati, tarik pegangan untuk pengoperasian manual. Jika tidak digunakan secara manual, letakkan kunci pas di klip kunci pas agar mudah digunakan.
Indikator--Indikator dipasang pada poros tengah dan memungkinkan posisi katup diamati. Lensa mengadopsi desain cermin cembung, yang tidak menumpuk air dan membuat pengamatan lebih nyaman.
Pengering - digunakan untuk mengontrol suhu, mencegah kondensasi uap air di dalam aktuator akibat perubahan suhu dan cuaca, dan menjaga komponen kelistrikan internal tetap kering.
Penyegelan - penyegelan yang baik, tingkat perlindungan produk standar adalah IP67, dan tingkat perlindungan IP68 bersifat opsional.
Prinsip Struktur Butterfly Valve
Butterfly valve (dikenal juga dengan sebutan flap valve) adalah katup pengatur dengan bentuk cakram atau piringan katup berbentuk lingkaran sebagai bagian penutupnya. Ini terutama terdiri dari badan katup, batang katup, pelat kupu-kupu dan cincin penyegel. Badan katup berbentuk silinder, dengan panjang aksial pendek dan pelat kupu-kupu terpasang. Pelat kupu-kupu katup kupu-kupu dipasang searah diameter pipa. Pada saluran silinder badan katup kupu-kupu, pelat kupu-kupu berbentuk cakram berputar mengelilingi sumbu, dan sudut putarannya antara 0 derajat hingga 90 derajat . Saat diputar hingga 90 derajat, katup terbuka penuh.
Katup kupu-kupu memiliki struktur sederhana, ukuran kecil dan ringan, serta hanya terdiri dari beberapa bagian. Selain itu, hanya perlu diputar 90 derajat untuk membuka dan menutup dengan cepat, sehingga mudah dioperasikan. Pada saat yang sama, katup memiliki karakteristik pengendalian fluida yang baik. Saat katup kupu-kupu dalam posisi terbuka penuh, ketebalan pelat kupu-kupu menjadi satu-satunya hambatan saat media mengalir melalui badan katup. Oleh karena itu, penurunan tekanan yang dihasilkan oleh katup sangat kecil sehingga memiliki karakteristik pengatur aliran yang baik.
Katup kupu-kupu memiliki dua jenis penyegelan: segel elastis dan segel logam. Untuk katup penyegel elastis, cincin penyegel dapat dipasang di badan katup atau dipasang di pinggiran pelat kupu-kupu. Katup kupu-kupu dengan segel logam umumnya memiliki umur lebih lama dibandingkan katup kupu-kupu yang disegel secara elastis, namun sulit untuk mencapai penyegelan yang lengkap. Katup kupu-kupu bersegel logam dapat beradaptasi dengan suhu pengoperasian yang lebih tinggi, sedangkan katup kupu-kupu bersegel elastis memiliki kelemahan karena dibatasi oleh suhu.
Jika katup kupu-kupu diperlukan untuk digunakan sebagai pengatur aliran, hal utama adalah memilih ukuran dan jenis katup yang tepat. Prinsip struktur katup kupu-kupu sangat cocok untuk membuat katup berdiameter besar. Butterfly valve tidak hanya banyak digunakan di industri umum seperti minyak bumi, gas, industri kimia, dan pengolahan air, tetapi juga digunakan dalam sistem air pendingin pembangkit listrik tenaga panas.
Katup kupu-kupu yang umum digunakan meliputi katup kupu-kupu wafer dan katup kupu-kupu flensa. Katup kupu-kupu tipe wafer menggunakan stud untuk menghubungkan katup antara dua flensa pipa. Katup kupu-kupu tipe flensa memiliki flensa pada katupnya, dan baut digunakan untuk menghubungkan flensa di kedua ujung katup ke flensa pipa.

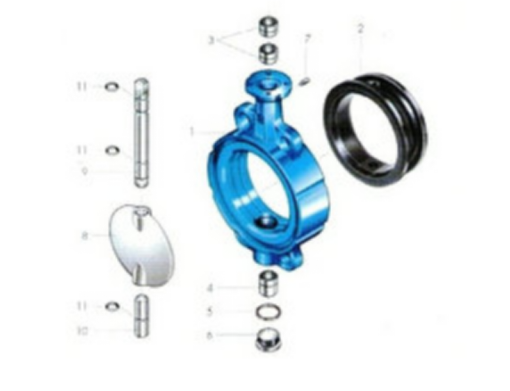

Diagram Struktur

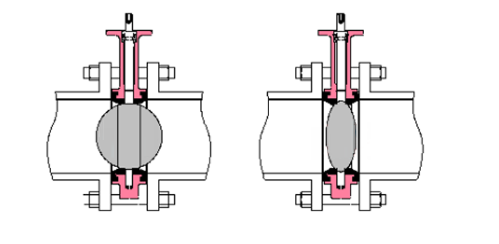

Bagian buka tutup katup kupu-kupu adalah pelat kupu-kupu berbentuk cakram yang berputar mengelilingi porosnya sendiri di badan katup untuk mencapai pembukaan dan penutupan atau penyetelan. Nilai katup kupu-kupu dari terbuka penuh hingga tertutup penuh biasanya kurang dari 900. Katup kupu-kupu dan batang kupu-kupu itu sendiri tidak memiliki gaya mengunci sendiri. Untuk memposisikan pelat kupu-kupu, peredam roda gigi cacing harus dipasang pada batang katup. Penggunaan peredam roda gigi cacing tidak hanya membuat cakram mengunci sendiri, memungkinkan cakram berhenti di posisi mana pun, namun juga meningkatkan kinerja pengoperasian katup.
Ciri-ciri katup kupu-kupu industri adalah dapat menahan suhu tinggi, memiliki rentang tekanan yang tinggi, memiliki diameter nominal yang besar, badan katup terbuat dari baja karbon, dan cincin penyegel pada pelat katup menggunakan cincin logam sebagai gantinya. dari cincin karet. Katup kupu-kupu suhu tinggi yang besar diproduksi dengan mengelas pelat baja dan terutama digunakan pada saluran buang dan pipa gas untuk media bersuhu tinggi.

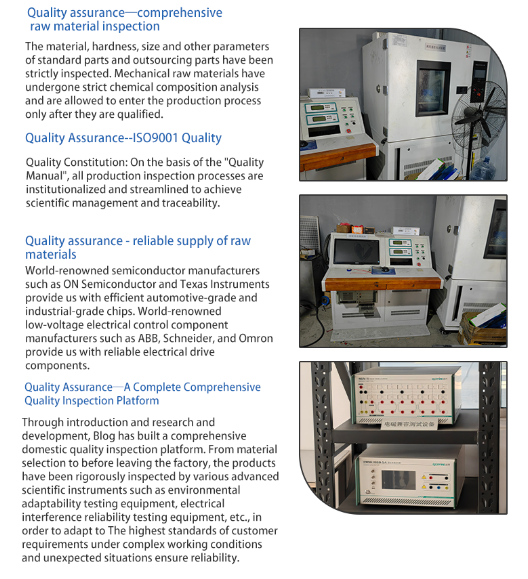

Manajemen Mutu yang Ketat, Prosedur Inspeksi Dan Pengujian
Prinsip Penggunaan Dan Petunjuk Pemasangan Butterfly Valve
Hubungan antara bukaan katup kupu-kupu dan laju aliran pada dasarnya berubah dalam proporsi linier. Jika digunakan untuk mengontrol aliran, karakteristik alirannya juga berkaitan erat dengan hambatan aliran pipa. Misalnya, jika dua pipa dilengkapi dengan diameter dan bentuk katup yang sama, tetapi koefisien kehilangan pipa berbeda, maka laju aliran katup akan sangat berbeda.
Jika katup dalam keadaan amplitudo throttling yang besar, maka rawan terjadi kavitasi pada bagian belakang pelat katup yang dapat merusak katup. Umumnya digunakan di luar 15 derajat. Ketika katup kupu-kupu berada di bukaan tengah, bentuk bukaan yang dibentuk oleh badan katup dan ujung depan pelat kupu-kupu berpusat pada sumbu katup, dan kedua sisinya membentuk keadaan yang berbeda. Ujung depan pelat kupu-kupu di satu sisi bergerak searah aliran air, dan ujung depan pelat kupu-kupu di sisi lain bergerak searah aliran air. Oleh karena itu, salah satu sisi badan katup dan pelat katup membentuk bukaan berbentuk nosel, dan sisi lainnya serupa dengan bukaan berbentuk throttle. Laju aliran di sisi nosel jauh lebih cepat daripada di sisi throttle, dan tekanan negatif akan dihasilkan di bawah katup di sisi throttle, seringkali segel karet bisa lepas.
Torsi pengoperasian katup kupu-kupu memiliki nilai yang berbeda-beda karena arah bukaan dan buka tutup katup yang berbeda. Untuk katup kupu-kupu horizontal, terutama katup berdiameter besar, torsi yang dihasilkan oleh kedalaman air dan perbedaan head antara poros katup atas dan bawah tidak dapat diabaikan. Selain itu, ketika siku dipasang pada sisi saluran masuk katup, aliran bias akan terjadi dan torsi akan meningkat. Ketika katup berada pada bukaan tengah, mekanisme pengoperasian perlu mengunci sendiri karena efek torsi hidrodinamik.

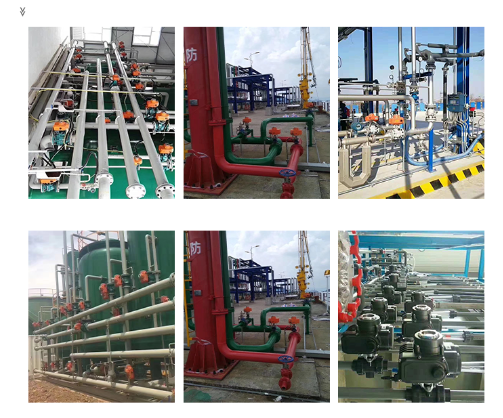

Aplikasi Lapangan
