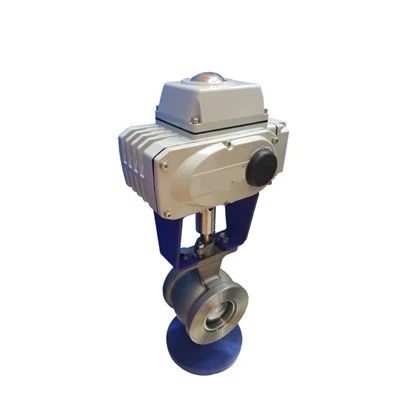

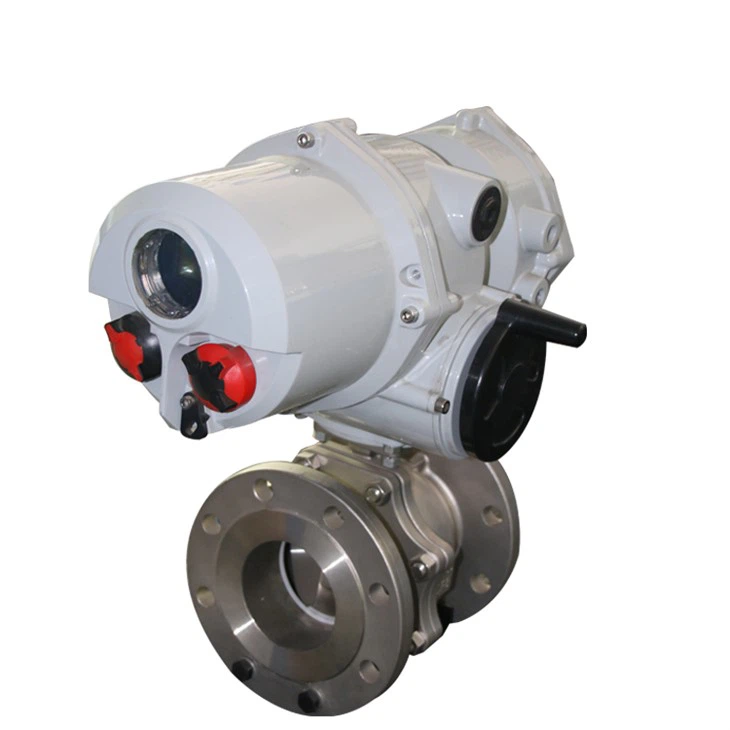

Katup Bola Listrik
Keuntungan
Tahan korosi
Terbuat dari baja tahan karat 304/316, dikombinasikan dengan elemen nikel dan kromium, tahan korosi;
Tidak mudah berkarat
Terbuat dari baja tahan karat 304/316, ketahanan oksidasi yang kuat dan tidak mudah berkarat
Keserbagunaan yang kuat
Tee tipe T/tipe L, ulirnya sama dengan pipa biasa, mudah diganti dan dipasang;
Kinerja penyegelan yang baik
Segel dudukan katup PTFE PTFE memiliki kinerja penyegelan yang baik dan tahan suhu hingga 120 derajat;
Penampilan yang indah
Warna alami baja tahan karat, struktur indah, penampilan indah dan cantik.
Ringkasan
Katup bola berevolusi dari keran. Bagian pembuka dan penutupnya berbentuk bola. Bola digunakan untuk memutar 90 derajat di sekitar poros batang katup untuk membuka dan menutup. Katup bola terutama digunakan pada pipa untuk memotong, mendistribusikan, dan mengubah arah aliran media. Katup bola yang dirancang dengan bukaan berbentuk V juga memiliki fungsi pengaturan aliran yang baik. Katup bola tidak hanya memiliki struktur sederhana tetapi juga memiliki kinerja penyegelan yang baik. Selain itu, dalam kisaran ukuran nominal tertentu, ukurannya kecil, ringan, mengonsumsi lebih sedikit material, memiliki ukuran pemasangan kecil, memiliki torsi penggerak kecil, mudah dioperasikan, dan dapat dengan mudah membuka dan menutup dengan cepat. Ini adalah salah satu jenis katup yang telah berkembang pesat dalam sepuluh tahun terakhir. . Terutama di negara-negara industri maju seperti Amerika Serikat, Jepang, Jerman, Prancis, Italia, Spanyol, dan Inggris, katup bola digunakan secara luas, dan varietas serta jumlah yang digunakan terus berkembang, dan bergerak menuju suhu tinggi, tekanan tinggi, diameter besar, penyegelan tinggi, dan penggunaan jangka panjang. Dengan masa pakainya yang panjang, kinerja pengaturan yang sangat baik, dan multifungsi dalam satu katup, keandalannya dan indikator kinerja lainnya telah mencapai tingkat tinggi, dan telah menggantikan sebagian katup gerbang, katup globe, dan katup throttle. Dengan kemajuan teknologi katup bola, katup ini akan lebih banyak digunakan dalam jangka pendek yang dapat diperkirakan, terutama dalam jaringan pipa minyak dan gas, unit perengkahan kilang, dan industri nuklir. Selain itu, katup bola juga akan menjadi salah satu jenis katup terkemuka dalam bidang diameter besar dan sedang, tekanan sedang dan rendah di industri lain. Keunggulan katup bola adalah:
1) Memiliki hambatan aliran paling rendah (sebenarnya hanya setara dengan bagian pipa melingkar dengan ukuran nominal yang sama).
2) Karena tidak akan macet saat dioperasikan (ketika tidak ada pelumas), dapat digunakan secara andal dalam media korosif dan cairan bertitik didih rendah.
3) Penyegelan lengkap dapat dicapai dalam rentang tekanan dan suhu yang lebih besar.
4) Pembukaan dan penutupan yang cepat dapat dicapai. Waktu pembukaan dan penutupan beberapa struktur hanya 0.05-0.1 detik untuk memastikan bahwa katup dapat digunakan dalam sistem otomasi bangku uji. Ketika katup dibuka dan ditutup dengan cepat, pengoperasian akan bebas benturan.
5) Bagian penutup berbentuk bola dapat secara otomatis diposisikan pada posisi batas.
Aplikasi
Pemeriksaan Kualitas Produk Sebelum Meninggalkan Pabrik
1. Periksa produk yang diproduksi pada jalur produksi aktuator listrik setiap hari, inspeksi 100%. Pertama, buka penutup indikator dan periksa apakah kabelnya bagus, apakah cam batas di arah pembukaan dan penutupan terangkat sepenuhnya, dan apakah posisi penunjuk konsisten dengan posisi aktuator yang sebenarnya. , apakah sekrup di dalam dikencangkan, periksa apakah penutup belakang sudah benar, dan periksa apakah ada cat yang mengelupas pada tampilan aktuator listrik. Kotoran, kunci pas manual, konektor tahan air, sumbat debu manual, kaca penglihatan, dan kelenjar kaca penglihatan semuanya dipasang. Setelah semuanya benar, gunakan mesin penanda laser untuk menandai nomor produk di bagian belakang aktuator listrik. Nomor produk harus mencantumkan tanggal hari itu, dan akhirnya simpan busanya.
2. Pemeriksaan set katup yang lengkap: Setelah operator jalur produksi pemasangan katup menyelesaikan debugging, ia akan membawa pesanan produksi ke inspektur kualitas, dan inspektur kualitas akan memeriksa pesanan produksi dan produk satu per satu (item pemeriksaan: jumlah katup, diameter, bahan, metode penyambungan. Apakah tekanan sesuai dengan pesanan produksi, apakah tegangan, jenis kontrol, metode penyambungan aktuator listrik, apakah itu produk antiledakan, dan apakah itu sesuai dengan pesanan produksi, apakah sekrup katup dan aktuator listrik dikencangkan, apakah ada yang hilang)
3. Pemeriksaan sebelum pengepakan: Periksa apakah jumlah produk, model, voltase, metode kontrol, dan suku cadang sesuai dengan pesanan produksi.
4. Pemeriksaan produk pemeriksaan acak di pusat pemrosesan: Setiap pagi dan sore, bawa daftar item pemeriksaan ke pusat pemrosesan dan pilih secara acak satu produk olahan dari setiap mesin. Cari operator pusat pemrosesan dan minta dia mengukur satu per satu sesuai dengan daftar item pemeriksaan. , dan simpan catatannya.
Katup Bola Mengambang
Fitur
◆ Koneksi aktuator mengadopsi standar internasional ISO5211
◆ Desain struktur lubang penuh dan perangkat pengunci
◆ Kapasitas aliran kuat, hambatan aliran kecil, penyegelan dua arah
◆ Struktur anti-terbang batang katup, desain tahan api dan anti-statis
Aplikasi ikhtisar
◆Bola katup bola mengambang tidak memiliki poros pendukung dan ditahan oleh dudukan katup dalam keadaan "mengambang"; bola ini banyak digunakan dalam industri perminyakan, kimia, gas alam, tenaga listrik, metalurgi, dan industri lainnya untuk pemotongan atau penyesuaian dalam jumlah kecil.
Parameter Teknis
◆Diameter nominal: DN15~DN200 (1/2"~8")
◆Tingkat tekanan: PN16-PN100 (kelas 150~600)
◆Suhu pengoperasian: -40C~450 derajat
◆Metode koneksi: flensa, ulir, pengelasan
◆Bentuk penyegelan: segel lunak, segel logam
Bahan utama
◆Badan katup: baja karbon, baja tahan karat, baja paduan, baja dupleks, dll.
◆Inti katup: baja tahan karat, baja dupleks, dll.
◆Dudukan katup; segel lembut; PTFE, R-PTFE, PPL, PEEK
◆Penyemprotan segel logam: STL, WC, Ni60, Cr3C2, dll.
Katup Bola Trunnion
Fitur
Desain tahan api dengan perangkat anti-statis · Desain lubang penuh, kapasitas aliran kuat dan hambatan aliran kecil · Rongga katup secara otomatis melepaskan tekanan dan memiliki kinerja perlindungan keselamatan yang baik. · Berbagai bentuk struktural untuk dipilih
Aplikasi ikhtisar
Katup bola tetap mengadopsi struktur bola tetap dan tidak bergerak setelah diberi tekanan: katup ini dapat disesuaikan dengan situasi tekanan tinggi dan diameter besar, dan dapat menggunakan struktur lubang penuh atau lubang kecil sesuai kebutuhan. Banyak digunakan dalam industri minyak bumi, kimia, gas alam, tenaga listrik, metalurgi, makanan, dan industri lainnya.
Parameter Teknis
Diameter nominal: DN50 ~ DN1200 (2 "-48") Tingkat tekanan: PN16 ~ PN420 (kelas 150 ~ 2500) Suhu kerja: -40 derajat ~ 450 derajat Metode koneksi: flensa, pengelasan Bentuk penyegelan: segel lunak, segel logam
Bahan utama
Badan katup: baja karbon, baja tahan karat, baja paduan, baja dupleks, dll. Inti katup: baja tahan karat, baja dupleks, dll. Dudukan katup: Segel lunak: PTFE, R-PTFE, PPL, PEEK Penyemprotan segel logam: STL, WC, Ni60, Cr3C2, dll.
