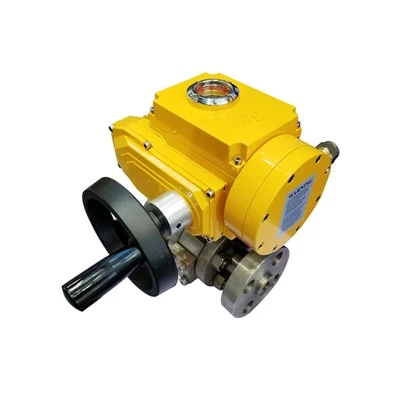

Katup bola flensa
ciri
Tidak ada kebocoran
Pembukaan dan penutupan cepat
Flensa standar
Badan katup menebal
Perkenalan
Bagian pembuka dan penutup (bola) digerakkan oleh batang katup dan berputar di sekitar sumbu katup bola. Ini juga dapat digunakan untuk pengaturan dan kontrol cairan. Katup bola port-V yang disegel keras memiliki gaya geser yang kuat antara inti bola port-V dan dudukan katup logam dengan permukaan paduan keras. Ini sangat cocok untuk bahan yang mengandung serat dan partikel padat kecil. dll. media. Katup bola multi-arah tidak hanya dapat secara fleksibel mengontrol pertemuan, divergensi, dan pengalihan arah aliran media pada pipa, tetapi juga dapat menutup saluran apa pun dan menghubungkan dua saluran lainnya. Jenis katup ini umumnya harus dipasang secara horizontal di pipa. Katup bola dibagi menjadi katup bola pneumatik, katup bola elektrik, dan katup bola manual sesuai dengan mode penggerak.
Instalasi dan pemeliharaan
1. Saat katup bola listrik tertutup, masih ada cairan bertekanan di dalam badan katup;
2. Sebelum perawatan, lepaskan tekanan pipa dan biarkan katup dalam posisi terbuka; lepaskan daya atau sumber udara; lepaskan aktuator dari braket;
3. Perlu dipastikan bahwa tekanan pada pipa hulu dan hilir katup bola listrik telah dilepaskan sebelum pembongkaran dan pembongkaran dapat dilakukan;
4. Saat membongkar dan memasang kembali, harus diperhatikan untuk mencegah kerusakan pada permukaan penyegelan komponen, terutama komponen non-logam. Alat khusus harus digunakan saat melepaskan cincin-O;
5. Selama perakitan, baut pada flensa harus dikencangkan secara simetris, bertahap dan merata;
6. Bahan pembersih harus cocok dengan bagian karet, bagian plastik, bagian logam, dan media kerja (seperti gas) di katup bola. Jika media kerja berupa gas, bensin (GB484-89) dapat digunakan untuk membersihkan bagian logam. Bersihkan bagian non-logam dengan air murni atau alkohol;
7. Bagian-bagian yang terurai dapat dibersihkan dengan cara dicelupkan. Bagian logam yang masih memiliki bagian non-logam yang belum terurai dapat digosok dengan kain sutra halus yang bersih yang dibasahi dengan bahan pembersih (untuk mencegah serat-serat terlepas dan menempel pada bagian-bagian tersebut). Selama pembersihan, semua minyak, kotoran, lem, debu, dll. yang menempel pada permukaan dinding harus dihilangkan;
8. Bagian non-logam harus segera dikeluarkan dari bahan pembersih setelah dibersihkan dan tidak boleh direndam dalam waktu lama;
9. Setelah dibersihkan, perlu menunggu bahan pembersih pada dinding yang dicuci menguap (dapat dilap dengan kain sutra yang tidak direndam dalam bahan pembersih) sebelum perakitan, tetapi tidak boleh ditinggalkan terlalu lama, jika tidak maka akan berkarat dan terkontaminasi oleh debu;
10. Bagian-bagian baru juga perlu dibersihkan sebelum perakitan;
11. Gunakan gemuk untuk pelumasan. Gemuk harus kompatibel dengan bahan logam katup bola, bagian karet, bagian plastik, dan media kerja. Jika media kerja adalah gas, gemuk khusus 221 dapat digunakan. Oleskan lapisan tipis gemuk pada permukaan alur pemasangan segel, oleskan lapisan tipis gemuk pada segel karet, dan oleskan lapisan tipis gemuk pada permukaan penyegelan dan permukaan gesekan batang katup;
12. Selama perakitan, serpihan logam, serat, minyak (kecuali yang telah ditetapkan penggunaannya), debu dan kotoran lainnya, benda asing, dsb. tidak boleh dibiarkan mengontaminasi, melekat, atau menempel pada permukaan komponen atau memasuki rongga bagian dalam.
Prinsip kerja katup bola
Bagian pembuka dan penutup katup bola adalah bola dengan saluran melingkar, yang berputar di sekitar sumbu yang tegak lurus terhadap saluran. Bola berputar dengan batang katup untuk mencapai tujuan membuka dan menutup saluran. Katup bola hanya perlu diputar 90 derajat dan torsi putar kecil untuk menutup rapat. Sesuai dengan kebutuhan kondisi kerja, berbagai perangkat penggerak dapat dirakit untuk membentuk katup bola dengan berbagai metode kontrol, seperti katup bola elektrik, katup bola pneumatik, katup bola hidrolik, dll.
Ketika katup bola berputar 90 derajat, saluran masuk dan keluar semuanya harus memiliki permukaan bulat, sehingga katup akan tertutup dan aliran media pun terhenti.
Jenis dan Klasifikasi
Ball valve adalah katup yang memiliki bola sebagai anggota penutupnya. Katup ini terutama terdiri dari badan katup, dudukan katup, bola, batang katup, pegangan (atau perangkat penggerak lainnya, seperti aktuator listrik, aktuator pneumatik, atau aktuator hidrolik). Batang katup menggerakkan dan berputar di sekitar sumbu ball valve. Katup ini terutama digunakan untuk memotong, mendistribusikan, dan mengubah arah aliran media dalam pipa.
Ada banyak jenis ball valve, termasuk prinsip kerja, media yang digunakan, dan lokasi aplikasi yang berbeda. Pengguna harus memilih berbagai jenis ball valve sesuai dengan kondisi kerja. Jenis ball valve diklasifikasikan menurut kondisi kerja aktual di lokasi.
