Aktuator Katup Bola Listrik
Deskripsi Produk
Aktuator listrik ini didasarkan pada produk asli perusahaan kami, mencerna dan menyerap desain dan teknologi pembuatan aktuator listrik terkenal, dan mengintegrasikan teknologi fieldbus, teknologi pengkodean absolut, teknologi kendali jarak jauh, kendali sakelar magnetik, dan kendali otomatis terbaru lainnya. Ini adalah produk generasi baru yang dikembangkan dengan teknologi terintegrasi. Produk ini terdiri dari dua seri: aktuator listrik seperempat putaran dan katup bola.
Fitur Produk
Transmisi daya
Transmisi daya aktuator mengadopsi mekanisme reduksi presisi yang terdiri dari turbin paduan perunggu dan cacing baja paduan. Roda gigi cacing dan cacing dijalankan secara terpisah dalam gemuk, yang cocok untuk perbedaan suhu lingkungan terbesar dan memaksimalkan masa pakai.
Anti korosi
Permukaan luar aktuator terbuat dari cat logam khusus paduan aluminium dengan lapisan cat yang kuat dan daya rekat yang kuat. Ini memiliki ketahanan UV yang kuat, ketahanan korosi dan kepenuhan yang tinggi. Ini dapat secara komprehensif meningkatkan masa pakai dan sifat pembersihan sendiri pada lapisan dan cocok untuk berbagai aplikasi. lingkungan produksi yang keras.
Menggerakan motor
Motor ini mengadopsi motor dengan inersia rendah dan torsi tinggi, yang memungkinkan motor dengan cepat mencapai torsi puncak setelah aerodinamis, dan hampir tidak ada gerakan ekstrem saat tidak bersemangat; terdapat sensor suhu yang tepat di dalam motor, dan batas suhu berlebih diatur melalui sistem kontrol untuk menghindari kerusakan akibat motor terlalu panas.
Kotak terminal
Rongga terminal tertutup yang independen dapat memastikan integritas penyegelan bagian listrik aktuator listrik saat melakukan pengkabelan di tempat, dan pada saat yang sama memenuhi persyaratan tahan ledakan produk.
Antarmuka keluaran
Flensa aktuator mematuhi standar ISO5210/5211 (GB12222/12223), dan juga menyediakan antarmuka flensa yang mematuhi standar JB2920, dan dapat disesuaikan sesuai dengan kebutuhan pelanggan.
Struktur tertutup
Aktuator mengadopsi struktur desain bersegel ganda untuk memastikan bahwa aktuator benar-benar tahan air dan tahan debu; tingkat perlindungan produk standar adalah IP67.
Prinsip Kerja Ball Valve
Bagian buka tutup katup bola berbentuk bola dengan saluran melingkar yang berputar pada sumbu tegak lurus saluran. Bola berputar dengan batang katup untuk mencapai tujuan membuka dan menutup saluran. Ball valve hanya perlu diputar 90 derajat dan torsi putaran kecil untuk menutup rapat. Sesuai dengan kebutuhan kondisi kerja, perangkat penggerak yang berbeda dapat dirakit untuk membentuk katup bola dengan berbagai metode pengendalian, seperti katup bola listrik, katup bola pneumatik, katup bola hidrolik, dll.
Ketika katup bola berputar 90 derajat, semua saluran masuk dan keluar harus memiliki permukaan bulat, sehingga menutup katup dan memutus aliran media.
Detail produk
Penebalan bahan
Tipe cerdas, tipe on-off dengan unit operasi di tempat, beberapa keluaran sinyal dan beberapa voltase dapat disesuaikan
Kualitas produk stabil
Pemeriksaan kualitas yang ketat, melalui pengujian lapis demi lapis, motor insulasi kelas F dapat dibeli dengan percaya diri
Produk ini mudah dioperasikan
Tidak diperlukan perawatan sekunder, dapat dipasang di sudut mana pun
Jenis katup bola
1. Katup bola mengambang
Bola katup bola mengambang. Di bawah aksi tekanan sedang, bola dapat menghasilkan perpindahan tertentu dan menekan dengan kuat permukaan penyegelan ujung saluran keluar untuk memastikan penyegelan ujung saluran keluar. Katup bola apung memiliki struktur sederhana dan kinerja penyegelan yang baik, namun semua beban media kerja pada bola dipindahkan ke cincin penyegel saluran keluar. Oleh karena itu, perlu diperhatikan apakah material cincin penyegel dapat menahan beban kerja media bola. Struktur ini banyak digunakan pada katup bola bertekanan sedang dan rendah.
2. Katup bola trunion
Bola katup bola berbentuk trunnion dan tidak bergerak saat ditekan. Bola trunnion dan katup bola semuanya memiliki dudukan katup mengambang. Setelah terkena tekanan sedang, dudukan katup bergerak, menyebabkan cincin penyegel menekan bola dengan kuat untuk memastikan penyegelan. Bantalan biasanya dipasang pada poros atas dan bawah bola, dengan torsi pengoperasian kecil, dan cocok untuk katup bertekanan tinggi dan berdiameter besar. Untuk mengurangi torsi pengoperasian katup bola dan meningkatkan ketersediaan segel, katup bola bersegel oli telah muncul dalam beberapa tahun terakhir. Oli pelumas khusus disuntikkan di antara permukaan penyegelan untuk membentuk lapisan oli, yang meningkatkan penyegelan dan mengurangi torsi pengoperasian, lebih cocok untuk katup bola bertekanan tinggi dan berdiameter besar.
3. Katup bola tangguh
Bola katup bola bersifat elastis. Cincin penyegel dudukan bola dan katup keduanya terbuat dari bahan logam, dan tekanan spesifik penyegelan sangat besar. Menurut tekanan media itu sendiri, ia tidak dapat memenuhi persyaratan penyegelan, dan gaya eksternal harus diterapkan. Katup jenis ini cocok untuk media bersuhu tinggi dan bertekanan tinggi. Bola elastis memperoleh elastisitas dengan membuka alur elastis di ujung bawah dinding bagian dalam bola. Saat menutup saluran, gunakan kepala batang katup yang berbentuk baji untuk melebarkan bola dan menekan dudukan katup untuk mencapai segel. Kendurkan kepala berbentuk baji sebelum memutar bola, dan bola akan kembali ke bentuk aslinya, meninggalkan celah kecil antara bola dan dudukan katup, yang dapat mengurangi gesekan pada permukaan penyegelan dan torsi pengoperasian.
Aplikasi
Katup bola listrik tidak memerlukan pengoperasian manual, tetapi pengoperasian cerdas. Dalam proses produksi, lingkungan dan lokasi menentukan semua faktor. Katup bola listrik yang digunakan dalam lingkungan bertekanan tinggi, suhu tinggi atau tekanan rendah, suhu rendah berbeda. Hal-hal berikut harus diperhatikan:
Untuk temperatur rendah dan tekanan rendah, material tidak perlu terlalu banyak diatur.
Dalam kasus tekanan tinggi dan suhu tinggi, bahan tahan suhu tinggi dan tekanan tinggi harus dipilih sebagai bahan katup bola listrik, seperti baja tahan karat dan paduan, yang dapat menahan tekanan tinggi dan suhu tinggi.
Bagian dalam katup bola listrik perlu diganti untuk mengurangi kerusakan pada inti katup, yang juga bermanfaat bagi aliran medium dan menghindari kokas dan penyumbatan pada katup bola listrik.
Saat katup bola listrik dibuka, beberapa mesin penghindar getaran dapat dipasang untuk mencegah kerusakan struktur internal inti katup bola listrik saat dibuka.

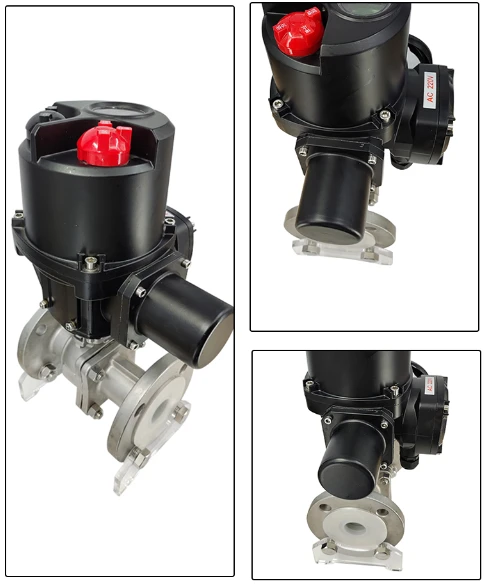

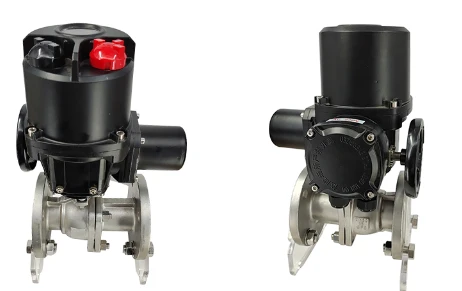

Tampilan produk
