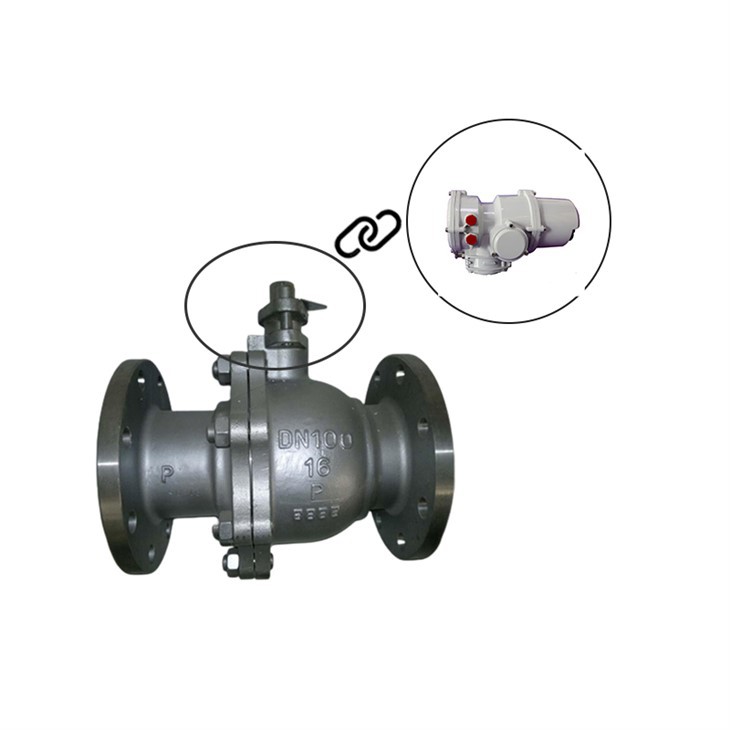

Katup Bola WCB Listrik
Keuntungan
Tahan korosi
Terbuat dari baja tahan karat 304/316, dikombinasikan dengan elemen nikel dan kromium, tahan korosi;
Tidak mudah berkarat
Terbuat dari baja tahan karat 304/316, ketahanan oksidasi yang kuat dan tidak mudah berkarat
Fleksibilitas yang kuat
Tee tipe T/tipe L, benangnya sama dengan pipa biasa, mudah diganti dan dipasang;
Kinerja penyegelan yang baik
Segel dudukan katup PTFE PTFE memiliki kinerja penyegelan yang baik dan ketahanan suhu hingga 120 derajat;
Penampilan indah
Warna alami dari baja tahan karat, struktur indah, penampilan indah dan cantik.
Ringkasan
Katup bola berevolusi dari ayam jantan. Bagian pembukaan dan penutupannya berbentuk bola. Bola digunakan untuk memutar 90 derajat mengelilingi sumbu batang katup untuk membuka dan menutup. Katup bola terutama digunakan pada saluran pipa untuk memotong, mendistribusikan, dan mengubah arah aliran media. Katup bola yang didesain dengan bukaan berbentuk V juga memiliki fungsi pengaturan aliran yang baik. Katup bola tidak hanya memiliki struktur sederhana tetapi juga memiliki kinerja penyegelan yang baik. Selain itu, dalam kisaran ukuran nominal tertentu, ukurannya kecil, ringan, mengkonsumsi lebih sedikit material, memiliki ukuran pemasangan yang kecil, memiliki torsi penggerak yang kecil, mudah dioperasikan, dan dapat dengan mudah membuka dan menutup dengan cepat. Ini adalah salah satu jenis katup yang berkembang pesat dalam sepuluh tahun terakhir. . Khususnya di negara-negara industri maju seperti Amerika Serikat, Jepang, Jerman, Perancis, Italia, Spanyol, dan Inggris, katup bola banyak digunakan, dan jenis serta jumlah yang digunakan terus bertambah, dan bergerak menuju suhu tinggi, suhu tinggi. tekanan, diameter besar, penyegelan tinggi, dan penggunaan jangka panjang. Dengan umurnya yang panjang, kinerja pengaturan yang sangat baik dan multi-fungsi dalam satu katup, keandalan dan indikator kinerja lainnya telah mencapai tingkat tinggi, dan sebagian menggantikan katup gerbang, katup globe, dan katup throttle. Dengan kemajuan teknologi katup bola, penggunaan katup bola akan lebih luas dalam jangka pendek, terutama pada jaringan pipa minyak dan gas, unit perengkahan kilang, dan industri nuklir. Selain itu, ball valve juga akan menjadi salah satu jenis katup unggulan di bidang diameter besar dan sedang, tekanan sedang dan rendah di industri lainnya. Keuntungan dari katup bola adalah:
1) Memiliki hambatan aliran terendah (sebenarnya hanya setara dengan bagian pipa melingkar dengan ukuran nominal yang sama).
2) Karena tidak akan macet selama pengoperasian (bila tidak ada pelumas), maka dapat digunakan dengan andal pada media korosif dan cairan dengan titik didih rendah.
3) Penyegelan lengkap dapat dicapai dalam kisaran tekanan dan suhu yang lebih besar.
4) Pembukaan dan penutupan cepat dapat dicapai. Waktu pembukaan dan penutupan beberapa struktur hanya 0.05-0.1 detik untuk memastikan bahwa struktur tersebut dapat digunakan dalam sistem otomasi bangku pengujian. Ketika katup dibuka dan ditutup dengan cepat, pengoperasiannya akan bebas benturan.
5) Bagian penutup berbentuk bola dapat secara otomatis diposisikan pada posisi batas.
Aplikasi
Pemeriksaan Kualitas Produk Sebelum Meninggalkan Pabrik
1. Periksa produk yang diproduksi di jalur produksi aktuator listrik setiap hari, inspeksi 100%. Pertama, buka penutup indikator dan periksa apakah perkabelannya bagus, apakah bubungan pembatas pada arah buka dan tutup sudah terangkat sepenuhnya, dan apakah posisi penunjuk sesuai dengan posisi aktuator sebenarnya. , apakah sekrup di dalamnya sudah dikencangkan, periksa apakah penutup belakang sudah benar, dan periksa apakah ada cat yang terkelupas pada tampilan aktuator listrik. Kotoran, kunci pas manual, konektor kedap air, sumbat debu manual, kaca penglihatan, dan kelenjar kaca penglihatan semuanya terpasang. Setelah semuanya benar, gunakan mesin penandaan laser untuk menandai nomor produk di bagian belakang aktuator listrik. Nomor produk harus mencantumkan tanggal hari itu, dan akhirnya menyimpan busa.
2. Pemeriksaan set lengkap katup: Setelah operator jalur produksi pemasangan katup menyelesaikan debugging, dia akan membawa pesanan produksi ke inspektur kualitas, dan inspektur kualitas akan memeriksa pesanan produksi dan produk satu per satu (item inspeksi: katup kuantitas, diameter, bahan, metode sambungan. Apakah tekanan sesuai dengan pesanan produksi, apakah tegangan, jenis kontrol, metode sambungan aktuator listrik, apakah itu produk tahan ledakan, dan apakah sesuai dengan produksi urutannya, apakah sekrup katup dan aktuator listrik sudah dikencangkan, apakah ada yang hilang)
3. Inspeksi sebelum pengepakan: Periksa apakah kuantitas produk, model, voltase, metode kontrol, dan suku cadang sesuai dengan pesanan produksi.
4. Inspeksi produk inspeksi acak di pusat pemrosesan: Sekali di pagi dan sore hari setiap hari, bawa daftar item inspeksi ke pusat pemrosesan dan pilih secara acak produk olahan dari setiap mesin. Temukan operator pusat pemrosesan dan minta dia mengukur satu per satu sesuai dengan daftar item inspeksi. , dan menyimpan catatan.

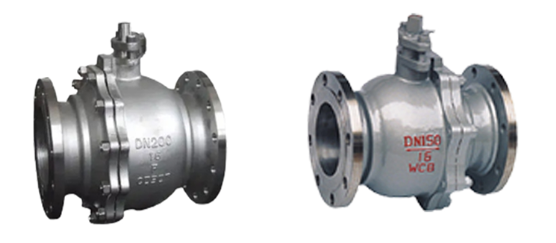

Katup Bola Mengambang
Fitur
◆ Sambungan aktuator mengadopsi standar internasional ISO5211
◆ Struktur lubang penuh dan desain perangkat pengunci
◆ Kapasitas aliran yang kuat, hambatan aliran kecil, penyegelan dua arah
◆ Struktur anti-fly-out batang katup, desain tahan api dan anti-statis
Ikhtisar aplikasi
◆ Bola katup bola mengambang tidak memiliki poros pendukung dan ditahan oleh dudukan katup dalam keadaan "mengambang"; ini banyak digunakan dalam minyak bumi, kimia, gas alam, tenaga listrik, metalurgi dan industri lainnya untuk memotong atau sejumlah kecil penyesuaian.
Parameter teknik
◆Diameter nominal: DN15~DN200 (1/2"~8")
◆Tingkat tekanan: PN16-PN100 (kelas150~600)
◆Suhu pengoperasian: -40C~450 derajat
◆Metode penyambungan: flensa, ulir, pengelasan
◆Bentuk penyegelan: segel lunak, segel logam
Bahan utama
◆ Badan katup: baja karbon, baja tahan karat, baja paduan, baja dupleks, dll.
◆ Inti katup: baja tahan karat, baja dupleks, dll.
◆ Dudukan katup; segel lembut; PTFE, R-PTFE, PPL, MENGINTIP
◆ Penyemprotan segel logam: STL, WC, Ni60, Cr3C2, dll.
Katup Bola Trunnion
Fitur
Desain tahan api dengan perangkat anti-statis · Desain lubang penuh, kapasitas aliran kuat dan hambatan aliran kecil · Rongga katup secara otomatis melepaskan tekanan dan memiliki kinerja perlindungan keselamatan yang baik. ·Berbagai bentuk struktural untuk dipilih
Ikhtisar aplikasi
Katup bola tetap mengadopsi struktur bola tetap dan tidak bergerak setelah diberi tekanan: dapat disesuaikan dengan situasi tekanan tinggi dan diameter besar, dan dapat menggunakan struktur lubang penuh atau lubang kecil sesuai kebutuhan. Banyak digunakan dalam minyak bumi, kimia, gas alam, tenaga listrik, metalurgi, makanan dan industri lainnya.
Parameter teknik
Diameter nominal: DN50~DN1200 (2"-48") Tingkat tekanan: PN16~PN420 (kelas150~2500) Suhu kerja:-40 derajat ~450 derajat Metode sambungan: flensa, pengelasan Bentuk penyegelan: segel lunak , segel logam
Bahan utama
Badan katup: baja karbon, baja tahan karat, baja paduan, baja dupleks, dll. Inti katup: baja tahan karat, baja dupleks, dll. Dudukan katup: Segel lembut: PTFE, R-PTFE, PPL, PEEK Penyemprotan segel logam: STL, WC , Ni60, Cr3C2, dll.
