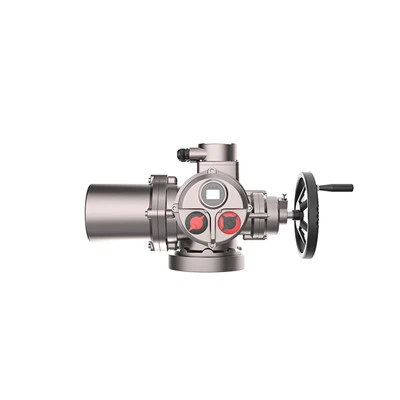

Aktuator Katup Listrik DZW
Aktuator katup elektrik antiledakan multiputaran, juga dikenal sebagai aktuator katup elektrik ZB, dirancang dan diproduksi secara khusus untuk kondisi penggunaan di tambang batu bara. Tipe ZB cocok untuk katup dengan gerakan linier pelat katup, seperti katup gerbang, katup globe, pintu air, dll.; setelah menambahkan kotak roda gigi cacing deselerasi dua tahap, ini juga dapat digunakan untuk katup dengan rotasi 90- derajat pelat katup, seperti katup kupu-kupu, peredam, dll. Aktuator katup elektrik tipe ZB (selanjutnya disebut sebagai aktuator elektrik) harus dicocokkan dengan kotak kontrol aktuator katup elektrik antiapi khusus yang sesuai sebelum dapat digunakan; kotak kontrol juga dapat dihubungkan dengan sistem DCS untuk mewujudkan kontrol otomatis. Kinerja aktuator listrik sesuai dengan standar perusahaan Q/3204CN001-2011 "Kondisi Teknis untuk Perangkat Listrik Katup Isolasi Tambang", GB3836.1-2010 "Atmosfer Peledak Bagian 1: Persyaratan untuk Peralatan", GB3836.2-2010 "Atmosfer Peledak Lingkungan Bagian 2: Peralatan yang dilindungi oleh tipe tahan api "d"". Tanda tahan ledakan adalah Exd I Mb.
Parameter teknik
Catu daya: konvensional, tiga fase 380V (50Hz) khusus,
tiga fase 660V, 415V (50Hz, 60Hz)
Fase tunggal 220V, 110V (50Hz, 60Hz)
Lingkungan kerja:
Suhu sekitar: -20~+60 derajat (pesanan khusus -40~+80 derajat)
Kelembaban relatif:<95% (at 25C)
Jenis perlindungan, jenis luar ruangan digunakan di tempat-tempat tanpa media yang mudah terbakar, meledak, dan tidak korosif. Produk antiledakan meliputi dI dan dIBT4. dI cocok untuk permukaan kerja non-penggalian di tambang batu bara, dan dIBT4 digunakan di pabrik, dan cocok untuk campuran gas peledak yang lingkungannya adalah Grup IIA dan IIB T1~T4. Tingkat perlindungan: IP55 (pesanan khusus IP65, IP67)
Siklus tugas: waktu singkat 10 menit (pesanan khusus 30 menit).
Model
Struktur
Aktuator listrik tipe ZB terdiri dari motor, mekanisme deselerasi, mekanisme kontrol torsi, mekanisme kontrol langkah, mekanisme indikasi pembukaan, mekanisme pengalihan listrik manual, roda tangan, dan komponen listrik. Prinsip transmisinya ditunjukkan pada gambar.
Motor: Motor asinkron tiga fase antiledakan untuk aktuator katup elektrik dengan sertifikat MA.
Mekanisme reduksi: Terdiri dari sepasang roda gigi taji dan sepasang roda gigi cacing transmisi dua tahap; tenaga motor ditransmisikan ke poros keluaran melalui mekanisme reduksi
5.3 Mekanisme kontrol: Strukturnya ditunjukkan pada Gambar. Ketika poros keluaran dikenai torsi tertentu, cacing menghasilkan perpindahan aksial selain rotasi, menggerakkan engkol lonceng, yang menggerakkan braket melalui bemper untuk menghasilkan perpindahan sudut; ketika torsi pada poros keluaran meningkat ke torsi yang ditetapkan, maka perpindahan yang dihasilkan oleh braket membuat sakelar torsi bekerja, sehingga memutus pasokan daya motor dan menghentikan motor. Dengan cara ini, kontrol torsi keluaran perangkat listrik terwujud, dan tujuan melindungi katup listrik tercapai.
Mekanisme kontrol perjalanan:
Ini mengadopsi prinsip penghitung desimal, juga dikenal sebagai penghitung, dengan presisi kontrol yang tinggi. Strukturnya ditunjukkan pada gambar di bawah ini. Prinsip kerjanya adalah: sepasang roda gigi bevel besar dan kecil di kotak roda gigi menggerakkan pinion transmisi antara, dan kemudian menggerakkan mekanisme kontrol langkah untuk bekerja. Jika mekanisme kontrol langkah telah disesuaikan menurut posisi pembukaan dan penutupan katup, ketika mekanisme kontrol langkah berputar ke posisi yang telah disesuaikan sebelumnya (jumlah putaran) dengan poros keluaran, cam akan berputar ke arah sakelar langkah, memaksa sakelar langkah untuk bertindak dan memutus motor. Catu daya, motor berhenti, sehingga mewujudkan kontrol langkah (jumlah putaran) aktuator listrik.
Mekanisme penunjuk bukaan: Strukturnya ditunjukkan pada gambar di bawah. Roda gigi masukan digerakkan oleh roda gigi unit penghitung. Setelah perlambatan, pelat indikator berputar bersamaan dengan proses pembukaan dan penutupan katup untuk menunjukkan nilai penutupan katup. Poros potensiometer dan pelat indikator berputar secara serempak untuk indikasi bukaan jarak jauh. Jumlah putaran dapat diubah dengan menggerakkan roda gigi penyesuaian jumlah putaran. Ada sakelar mikro dan cam di dalam mekanisme penunjuk bukaan. Saat perangkat listrik sedang berjalan, cam yang berputar secara berkala membuat sakelar mikro bekerja, dan frekuensinya adalah satu atau satu tindakan per putaran poros keluaran, yang dapat digunakan untuk sinyal berkedip, dll.
Pengalihan elektrik manual: Ini adalah sakelar semi-otomatis, Anda perlu menarik pegangan untuk beralih saat manual, dan itu akan berjalan secara otomatis saat status manual berubah menjadi elektrik. Strukturnya ditunjukkan pada Gambar 7. Terdiri dari pegangan, bagian pengalihan, batang tegak, kopling, bahan pengepres, dll. Saat operasi roda tangan diperlukan, dorong pegangan ke arah manual, dan bagian pengalihan akan menaikkan kopling dan mengompresi pegas kompresi. Saat pegangan didorong ke posisi tertentu, kopling akan terlepas dari roda cacing dan menyatu dengan roda tangan. Pada saat yang sama, batang tegak berdiri tegak di permukaan ujung roda cacing di bawah aksi pegas, menopang kopling agar tidak jatuh. Setelah pengalihan selesai, pegangan dapat dilepaskan dan roda tangan dapat digunakan untuk operasi. Saat operasi elektrik diperlukan, motor akan menggerakkan roda cacing untuk berputar, dan batang tegak yang ditopang di permukaan ujung roda cacing akan jatuh. Di bawah aksi pegas tekanan, kopling akan cepat bergerak ke arah roda cacing, menyatu dengan roda cacing, dan terlepas dari roda tangan pada saat yang sama, secara otomatis mewujudkan operasi manual. transisi ke keadaan listrik.
