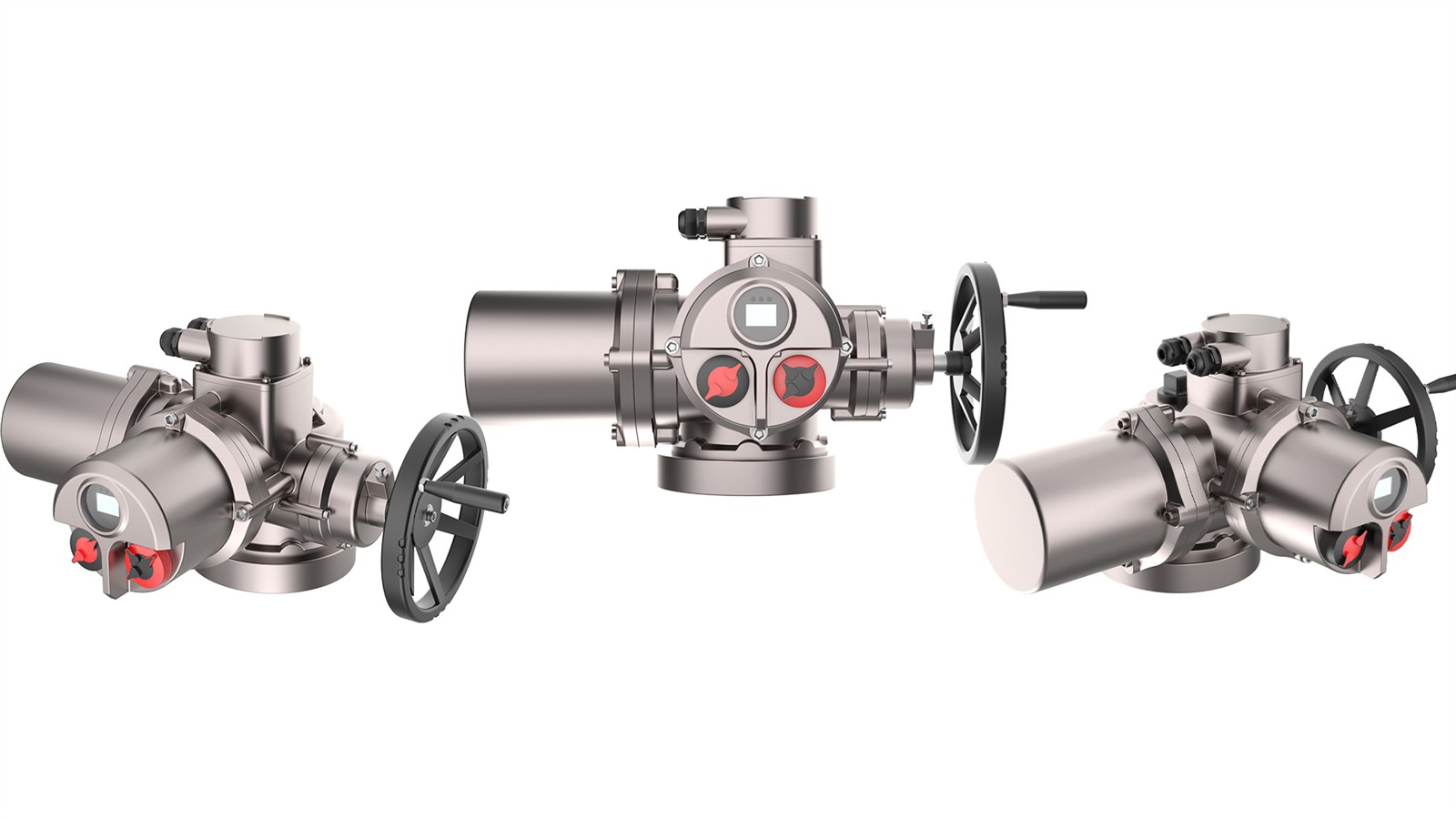

Fitur aktuator listrik
Serial ini aktuator katup listrik memiliki fitur -fitur berikut:
• Konstruksi yang kompak dan kuat, ringan.
• Berbagai variasi torsi (multi-turn: 100-3500 nm).
• Perumahan aluminium anodized keras di dalam dan di luar dengan lapisan cat suhu tinggi eksternal untuk digunakan terhadap lingkungan industri yang parah.
• Enclosure menggunakan segel radial & cincin-O yang memberikan perlindungan kepada IP67 tahan air dan lp68 kedap air opsional.
• Standar LSO5211.
• Secara otomatis mengidentifikasi dan mengoreksi fase. Perlindungan kegagalan fase otomatis melindungi keselamatan peralatan.
• Sistem penginderaan torsi mekanis yang andal menyediakan operasi yang aman dalam kondisi kelebihan beban.
• Jendela dan indikator ukuran besar memberikan indikasi posisi yang lebih baik dari kejauhan.
• Jumlah opsi kontrol posisi lokal untuk menyediakan commissioning dan operasi lapangan yang mudah.
Spesifikasi Standar
|
Tingkat Perlindungan |
IP67 standar |
|
Catu daya |
Tiga fase AC380V ---460 V 50/60Hz Single-fase: AC110V-AC220V DC24V AC24V 50/60Hz |
|
Siklus tugas (on-off) |
S 2-15 menit |
|
Siklus tugas (modulasi) |
S4, 25% |
|
Nilai isolasi |
F |
|
Metode kontrol |
Kontrol Lokal/DCS/FCS (Sistem Kontrol FieldBus) |
|
Perlindungan motor |
Overheating/Overload dan Short Circuit/Instantan Reverse/Electronic Rem Protection |
|
Perlindungan torsi |
Torsi Mekanik/Perlindungan Torsi Elektronik |
|
Perlindungan selai |
Perlindungan overheat build-in |
|
Kesalahan pengulangan |
Kurang dari atau sama dengan ± 1% |
|
Batas kesalahan dasar |
Kurang dari atau sama dengan 1% |
|
Pengaturan zona mati |
0. 1% -9. 9% dapat disesuaikan |
|
Lapisan eksternal |
Cat suhu tinggi |
|
Suhu sekitar |
Standar: -20-+60 Degeles Optional: -40-+70 derajat |
|
Kelembaban sekitar |
90%RH Max (Non-Condensing) |
|
Kelas tahan ledakan |
Exdi, Exdib II BT4, Exdib II CT4 (IECEX/ATEX) |
|
Fungsi |
Jendela Tampilan LCD China / Bahasa Inggris dan Fungsi Operasi Lokal Urutan fase diri mengidentifikasi dan perlindungan pemutusan fase Pengaturan dan kontrol inframerah Teknologi Diagnosis Sendiri Kesalahan Modbus RTU, Profidbus DP, Hart, FF, Devicene (Opsional) |
|
Sinyal |
A: Kontak kering pasif jarak jauh, sinyal pulsa pendek (inci) B: Kontak kering pasif jarak jauh, sinyal pulsa panjang (tahan) C: Sinyal DC24V aktif D: Sinyal AC220V aktif E: jarak jauh dc 4-20 ma sinyal |
|
Sinyal umpan balik |
A: Buka, Tutup, Berhenti Sinyal B: Sinyal kesalahan C: Sinyal posisi katup (dc 4-20 ma, dc 1-5 v, dc 0-10 v) D: Sinyal kontrol jarak jauh |
Jenis katup
Aktuator listrik multi -giliran cocok untuk katup seperti katup gerbang, katup dunia, katup diafragma, dll. Yang berputar 360 derajat.
Katup gerbang listrik

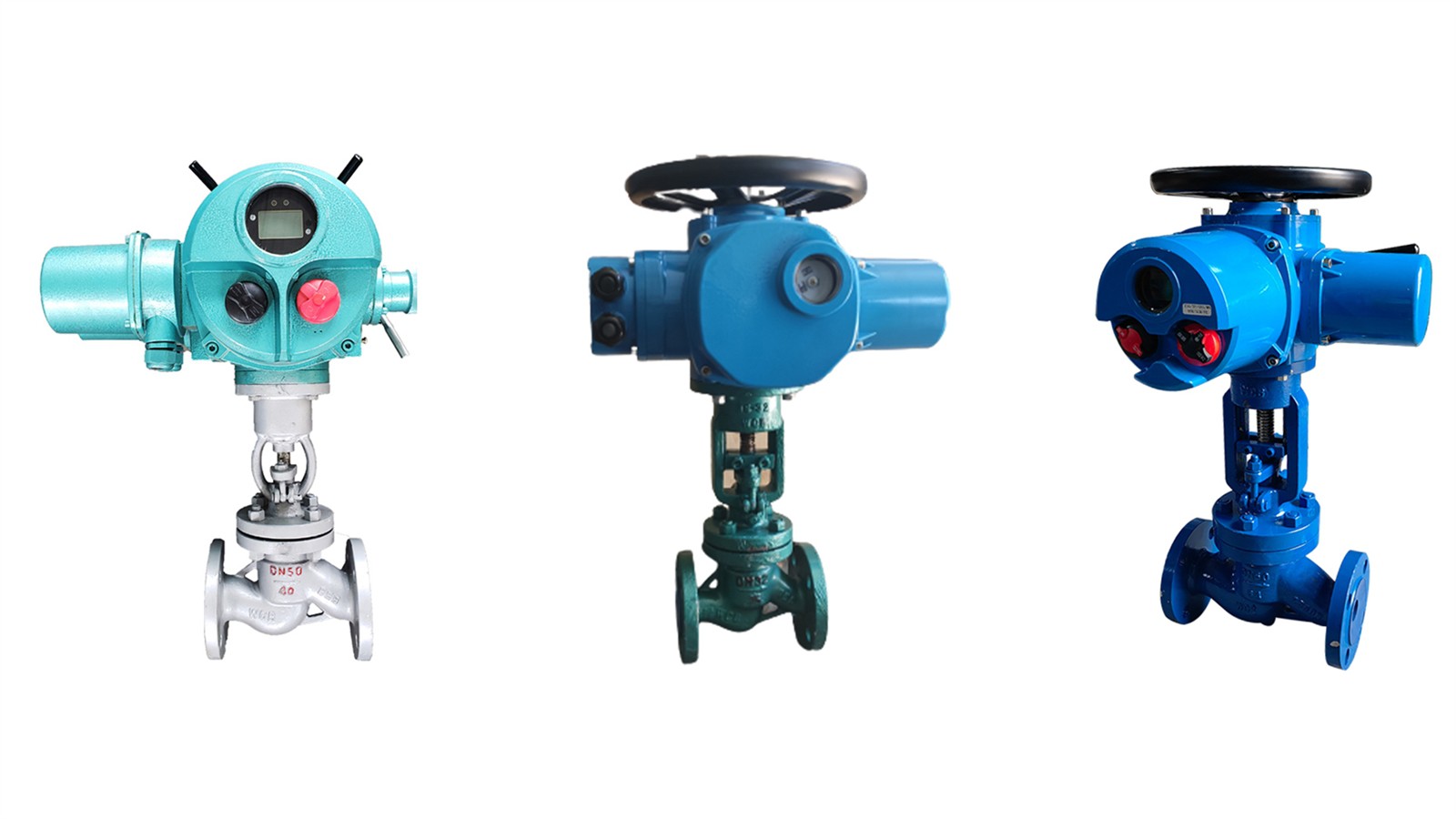

Katup Globe Listrik
Data teknis
|
Model |
Torsi |
Berputar kecepatan (RPM) |
Daya motor (KW) |
Nilai arus (a) |
Rasio manual |
Batang maksimum diameter (mm) |
Berat (Kg) |
|
Fryz10 |
100 |
18 |
0.25 |
1.6 |
1:80 |
28 |
25 |
|
24 |
0.25 |
1.9 |
1:60 |
||||
|
36 |
0.37 |
2.2 |
1:40 |
||||
|
48 |
0.55 |
2.8 |
1:30 |
||||
|
72 |
0.75 |
4.1 |
1:40 |
||||
|
96 |
1.1 |
6.5 |
1:30 |
||||
|
Fryz15 |
150 |
18 |
0.37 |
2.2 |
1:80 |
28 |
28 |
|
24 |
0.37 |
2.5 |
1:60 |
||||
|
36 |
0.55 |
2.8 |
1:40 |
||||
|
48 |
0.55 |
3.1 |
1:30 |
||||
|
72 |
1.1 |
6.5 |
1:40 |
||||
|
96 |
1.5 |
7.9 |
1:30 |
||||
|
Fryz20 |
200 |
18 |
0.55 |
2.8 |
1:80 |
40 |
30 |
|
24 |
0.55 |
3.1 |
1:60 |
||||
|
36 |
0.75 |
4.1 |
1:40 |
||||
|
48 |
0.75 |
4.7 |
1:30 |
||||
|
72 |
1.5 |
7.9 |
1:40 |
||||
|
96 |
2.2 |
12.6 |
1:30 |
||||
|
Fryz30 |
300 |
18 |
0.55 |
2.8 |
1:80 |
40 |
31 |
|
24 |
0.75 |
4.1 |
1:60 |
||||
|
36 |
1.1 |
6.5 |
1:40 |
||||
|
48 |
1.1 |
7.2 |
1:30 |
||||
|
72 |
2.2 |
12.6 |
1:40 |
||||
|
Fryz45 |
450 |
24 |
1.1 |
6.5 |
1:60 |
48 |
47 |
|
36 |
1.5 |
7.9 |
1:40 |
||||
|
48 |
2.2 |
12.6 |
1:30 |
||||
|
72 |
3 |
13.5 |
1:40 |
||||
|
Fryz60 |
600 |
24 |
1.5 |
7.9 |
1:60 |
48 |
50 |
|
36 |
2.2 |
12.6 |
1:40 |
||||
|
48 |
2.2 |
13.1 |
1:30 |
||||
|
72 |
4.0 |
15.2 |
1:40 |
||||
|
FRYZ90 |
900 |
24 |
2.2 |
12.6 |
1:60 |
60 |
65 |
|
40 |
3.0 |
13.5 |
1:36 |
||||
|
48 |
4.0 |
15.2 |
1:30 |
||||
|
FRYZ120 |
1200 |
24 |
3.0 |
13.5 |
1:60 |
60 |
69 |
|
40 |
4.0 |
15.2 |
1:36 |
||||
|
FRYZ180 |
1800 |
18 |
4.0 |
15.2 |
1:80 |
70 |
150 |
|
36 |
5.5 |
17.1 |
1:40 |
||||
|
FRYZ250 |
2500 |
18 |
5.5 |
17.1 |
1:80 |
70 |
162 |
|
36 |
7.5 |
19.6 |
1:40 |
||||
|
FRYZ350 |
3500 |
18 |
5.5 |
19.6 |
1.80 |
80 |
171 |
UKURAN
Fryz Multi-Turn Electric Actuator
|
Model |
L |
L1 |
H |
H1 |
d2 |
F1 |
F2 |
φD |
|
Fryz 10-15 |
382 |
228 |
233 |
87 |
45 |
150 |
203 |
300 |
|
Fryz 20-30 |
435 |
278 |
248 |
90 |
39 |
157 |
210 |
350 |
|
Model |
H |
L |
L1 |
L2 |
L3 |
L4 |
φD |
|
Fryz 45-60 |
338 |
708 |
335 |
401 |
305 |
115 |
250 |
|
Fryz 90-120 |
347 |
795 |
390 |
423 |
312 |
135 |
250 |
|
Fryz 180-250 |
408 |
825 |
445 |
462 |
347 |
165 |
350 |
|
FRYZ350 |
408 |
905 |
530 |
462 |
347 |
165 |
350 |
Dimensi koneksi
Fryz Multi-Turn Electric Actuator
Jenis torsi
|
Model |
Kode flensa |
D |
D1 |
D2 |
d2 |
d1 |
h |
h1 |
f |
b |
n-d |
|
Fryz 5-15 |
2 |
145 |
120 |
90 |
45 |
30 |
8 |
2 |
5 |
12 |
4-M10 |
|
2(I) |
115 |
95 |
75 |
39 |
26 |
6 |
2 |
5 |
10 |
4-M8 |
|
|
Fryz 20-30 |
3 |
185 |
160 |
125 |
58 |
42 |
10 |
2 |
5 |
15 |
4-M12 |
|
3(I) |
145 |
120 |
90 |
45 |
30 |
8 |
2 |
5 |
12 |
4-M10 |
|
|
Fryz 45-60 |
4 |
225 |
195 |
150 |
72 |
50 |
12 |
2 |
5 |
20 |
4-M16 |
|
Fryz 90-120 |
5 |
275 |
235 |
180 |
82 |
62 |
14 |
2 |
5 |
25 |
4-M20 |
|
5(I) |
230 |
195 |
150 |
72 |
50 |
12 |
2 |
5 |
20 |
4-M16 |
|
|
Fryz 180-250 |
7 |
330 |
285 |
220 |
98 |
72 |
16 |
3 |
6 |
30 |
4-φ27 |
|
Fryz 350-500 |
8 |
380 |
340 |
280 |
118 |
82 |
20 |
3 |
6 |
35 |
8-φ22 |
Jenis dorongan
|
Model |
Kode flensa |
D |
D1 |
D2 |
D1 Max. |
n-d |
L |
f |
|
Fryz 5-15 |
F10 |
125 |
102 |
70 |
T28 |
4-M10 |
40 |
3 |
|
Fryz 20-30 |
F14 |
175 |
165 |
100 |
T40 |
4-M16 |
55 |
4 |
|
Fryz 45-60 |
F16 |
210 |
254 |
130 |
T48 |
4-M20 |
70 |
5 |
|
Fryz 90-120 |
F25 |
300 |
298 |
200 |
T60 |
8-M16 |
90 |
5 |
|
Fryz 180-250 |
F30 |
350 |
356 |
230 |
T70 |
8-M20 |
130 |
5 |
|
Fryz 350-500 |
F35 |
415 |
102 |
260 |
T80 |
8-M30 |
130 |
5 |
