Ringkasan

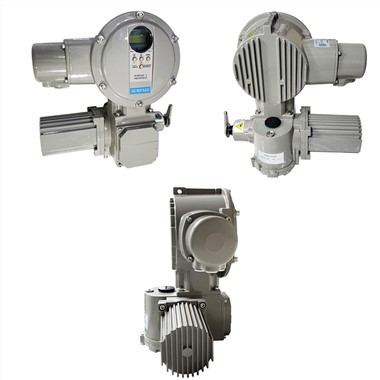

Aktuator katup listrik multi-putaran adalah perangkat penggerak katup untuk mewujudkan kontrol pembukaan, penutupan, atau pengaturan. Denso cocok untuk katup gerbang, katup globe, katup diafragma, katup pendorong, katup throttle, gerbang air, dll. Dapat digunakan untuk katup batang naik dan katup batang gelap. Rangkaian peralatan listrik ini memiliki karakteristik fungsi yang lengkap, kinerja yang andal, sistem kontrol yang baik, ukuran kecil, ringan, serta penggunaan dan perawatan yang mudah. Remote control, kontrol terpusat, dan kontrol otomatis dapat diterapkan pada katup. Banyak digunakan dalam tenaga listrik, metalurgi, minyak bumi, industri kimia, pembuatan kertas, pengolahan limbah dan industri lainnya. Performa produk ini memenuhi ketentuan GB24923-2010-T "Kondisi Teknis untuk Aktuator Katup Elektrik Biasa". Performa tipe tahan api sesuai dengan GB3836.1-2010 "Peralatan Listrik untuk Atmosfer Gas Peledak Bagian 1: Persyaratan Umum", GB3836.2-2010 "Peralatan Listrik untuk Atmosfer Gas Peledak Bagian 2: Tipe Tahan Api "d "" dan Ketentuan GB24922-2010-T "Kondisi Teknis untuk Aktuator Katup Listrik Tahan Api". Perangkat listrik multi-putaran dibagi berdasarkan jenis perlindungan: tipe luar ruangan dan tipe tahan api; dengan mode kontrol: tipe konvensional, tipe integral dan tipe modulasi integral; berdasarkan jenis koneksi: tipe torsi, tipe pembangkit listrik dan tipe dorong.

Lingkungan kerja dan parameter teknis utama

3.1 Catu daya:

Motor adalah AC tiga fase, 380V (660V atau 220V untuk pesanan khusus), 50Hz (60Hz untuk pesanan khusus); garis kontrol adalah 220V, 50Hz (60Hz untuk pesanan khusus); pengendali jarak jauh adalah 24VDC.

3.2 Lingkungan kerja:

3.2.1 Suhu sekitar: -20~ ditambah 60 derajat (pesanan khusus -40~ ditambah 80 derajat ).

3.2.2 Kelembaban relatif: Kurang dari atau sama dengan 90 persen (pada 25 derajat ).

3.2.3 Jenis perlindungan: jenis luar digunakan di tempat-tempat tanpa media yang mudah terbakar, mudah meledak dan tidak korosif. Kelas tahan ledakan dari produk tahan ledakan adalah dⅡBT4, yang cocok untuk pabrik dan cocok untuk lingkungan kelas ⅡA dan ⅡB T1~T4 Kumpulan campuran gas yang mudah meledak. (Lihat GB3836.1 untuk detailnya)

3.2.4 Tingkat perlindungan: IP65 untuk tipe luar ruangan dan tipe tahan ledakan (pesanan khusus IP68).

3.3 Waktu kerja: 10 menit untuk waktu singkat (30 menit untuk pesanan khusus).

product-496-374

product-497-370

Pengaturan

Setelah perangkat listrik dirakit dengan katup, mekanisme kontrol torsi, mekanisme kontrol stroke, dan mekanisme indikator bukaan harus disesuaikan secara terpisah sebelum dapat digunakan; mekanisme kontrol torsi, mekanisme kontrol stroke dan mekanisme indikator pembukaan perangkat listrik tipe-Z adalah sama, sehingga metode penyesuaiannya sama. Catatan: Sebelum penyetelan, perlu untuk memeriksa apakah potensiometer pada indikator pembuka telah terlepas (cukup kendurkan sekrup roda gigi pada poros potensiometer) untuk mencegah kerusakan; letakkan katup secara manual di posisi tengah, dan periksa sirkuit kontrol Periksa arah putaran motor setelah memeriksa apakah sudah benar untuk mencegah motor lepas kendali! Penyetelan mekanisme kontrol torsi Torsi telah disetel sesuai dengan persyaratan sebelum meninggalkan pabrik, dan umumnya tidak diperlukan penyetelan lebih lanjut. Jika Anda perlu mengubah nilai pengaturan, Anda dapat memutar poros penyetelan ke skala yang sesuai. Sesuaikan arah penutupan terlebih dahulu, lalu sesuaikan arah pembukaan. Catatan: Poros penyesuaian mekanisme kontrol torsi tipe biasa dan tipe luar hanya dapat diputar setelah ditekan! Penyesuaian mekanisme kontrol pukulan Catatan: sesuaikan arah penutupan terlebih dahulu, lalu sesuaikan arah pembukaan

Penyesuaian posisi tertutup penuh

1) Tutup katup secara manual;

2) Gunakan obeng untuk menekan batang ejektor dan putar 90 derajat untuk menguncinya, sehingga pinion transmisi perantara dan roda gigi tunggal dari mekanisme kontrol kayuhan benar-benar terlepas;

3) Putar poros penyetelan penutup sesuai dengan panah penutup hingga bubungan penutup bergerak;

4) Putar kembali pin ejektor ke posisi semula.

Instalasi, Pembongkaran dan Tindakan Pencegahan

◆Tidak ada persyaratan prinsip untuk bentuk pemasangan perangkat listrik ini, tetapi motor dalam keadaan horizontal, dan penutup kotak listrik dalam keadaan horizontal atau vertikal ke atas, yang merupakan bentuk pemasangan yang disarankan, yang kondusif untuk pelumasan , debugging, pemeliharaan dan operasi manual;

◆Saat memasang, ruang yang diperlukan untuk personel pemeliharaan dan inspeksi untuk membongkar setiap komponen harus dijamin;

◆Kesenjangan aksial antara gigi yang dipasang dan dihubungkan ke katup tidak boleh kurang dari 1~2mm;

◆Baut yang terhubung dengan katup tidak boleh lebih rendah dari kelas 8.8;

◆Bila digunakan untuk menaikkan batang katup, periksa apakah perpanjangan batang katup konsisten dengan panjang selubung batang;

◆Ketika perlu dibongkar, roda tangan manual harus diputar beberapa kali terlebih dahulu, dan katup harus dibuka sedikit;

◆Selama pemasangan, pembongkaran dan commissioning, jangan merusak permukaan penyegelan, segel dan permukaan tahan ledakan dari peralatan listrik tahan ledakan, dan permukaan tahan ledakan harus dilapisi dengan minyak anti karat, dan penutup listrik harus ditutup rapat untuk mencegah masuknya air hujan atau uap air;

◆Jendela tidak boleh berbenturan dengan benda keras;

◆Perangkat listrik adalah sistem kerja singkat, dan waktu kerja terus menerus tidak boleh melebihi waktu yang tertera pada papan nama;

◆Bila katup jarang digunakan, harus diperiksa, dirawat, dan dioperasikan secara teratur. Disarankan untuk mengirim kabel setidaknya sebulan sekali dan waktu pengoperasian tidak boleh lebih dari 10 menit.
