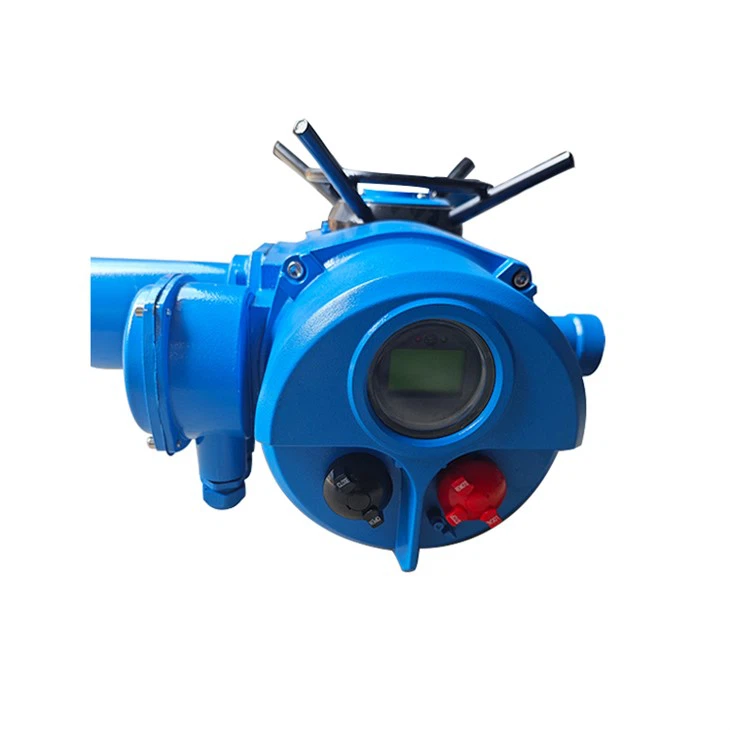

Aktuator Katup Listrik DZW
Aktuator katup elektrik multiputaran cocok untuk katup dengan gerakan linier cakram katup, seperti katup globe, katup gerbang, katup gas, katup diafragma, dll. Setelah digabungkan dengan perangkat reduksi sekunder, aktuator ini juga dapat digunakan untuk katup dengan gerakan putar cakram katup, seperti katup bola, katup kupu-kupu, dll. Aktuator katup elektrik umum memiliki unit kontrol dasar bawaan seperti langkah dan torsi, dan perlu dilengkapi dengan kotak kontrol untuk mewujudkan operasi katup di tempat dan kendali jarak jauh. Indikator kinerja memenuhi persyaratan GB/T24923-2010 "Kondisi Teknis untuk Aktuator Katup Listrik Umum". Selain unit kontrol dasar bawaan seperti langkah dan torsi, aktuator katup elektrik integral juga dilengkapi dengan komponen kontrol seperti modul kontrol dan kontaktor AC. Aktuator ini dapat langsung terhubung ke catu daya untuk mewujudkan operasi katup di tempat, dan dapat langsung menerima sinyal sakelar yang dikeluarkan oleh sistem kontrol DCS untuk mewujudkan operasi katup kendali jarak jauh. Indikator kinerja memenuhi persyaratan GB/T24923-2010 "Kondisi Teknis untuk Aktuator Katup Listrik Umum". Aktuator katup listrik modulasi cocok untuk sistem kontrol loop tertutup dari proses industri, dan dapat secara akurat memposisikan katup dengan menerima sinyal arus 4-40mA yang dikirim oleh sistem kontrol. Indikator kinerja memenuhi persyaratan JB/T8219-2016 "Aktuator Listrik Biasa dan Cerdas untuk Sistem Kontrol Proses Industri".
Parameter teknik
· Catu daya: Tegangan motor: 380V, 50Hz (tegangan dan frekuensi lain memerlukan pesanan khusus).
· Suhu sekitar: -40 derajat ~+55 derajat.
· Kelembaban relatif: Kurang dari atau sama dengan 95%.
Sinyal: Masukan: 4~20mA DC; Keluaran: 4~20mA DC
· Zona mati: 1%~12,5% dapat disesuaikan.
· Waktu larangan gerakan: 2S~25S dapat disesuaikan.
· Tugas kerja: sistem S5 (tugas kerja terputus-putus, dengan rem elektrik), siklus tugas minimum 25%, waktu operasi maksimum 1200 kali/jam.

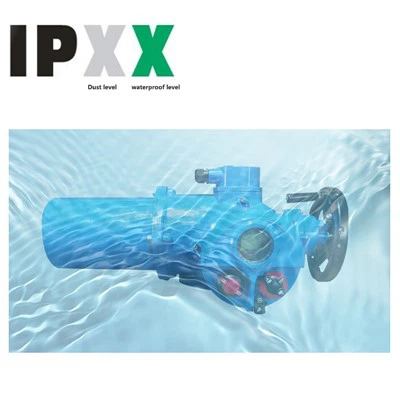

· Tingkat perlindungan: IP55
· Tidak mengandung media korosif, mudah terbakar, dan meledak
Kompilasi model
Mekanisme Manual-Elektrik
Mekanisme peralihan manual-listrik adalah peralihan semi-otomatis, pegangan perlu ditarik untuk beralih saat manual, dan akan berjalan secara otomatis saat status manual berubah menjadi elektrik. Terdiri dari pegangan, bagian peralihan, batang tegak, kopling, pegas kompresi, dll. Saat operasi roda tangan diperlukan, dorong pegangan ke arah manual, dan bagian peralihan akan menaikkan kopling dan mengompresi pegas kompresi. Saat pegangan didorong ke posisi tertentu, kopling akan terlepas dari roda cacing dan menyatu dengan roda tangan. Pada saat yang sama, batang tegak berdiri tegak di permukaan ujung roda cacing di bawah aksi pegas torsi, menopang kopling agar tidak jatuh. Setelah peralihan selesai, pegangan dapat dilepaskan dan roda tangan dapat digunakan untuk operasi. . Saat operasi elektrik diperlukan, motor akan menggerakkan roda cacing untuk berputar, dan batang tegak yang ditopang di permukaan ujung roda cacing akan jatuh. Di bawah aksi pegas tekanan, kopling akan cepat bergerak ke arah roda cacing, menyatu dengan roda cacing, dan terlepas dari roda tangan pada saat yang sama, secara otomatis mewujudkan operasi manual. transisi ke keadaan listrik.
Aplikasi
Aktuator listrik multi-putaran seri Z cocok untuk membuka dan menutup bagian katup gerak linier, seperti katup gerbang, katup globe, katup diafragma, gerbang, katup air, dll. Untuk katup agar dapat membuka, menutup, atau mengatur. Katup kendali jarak jauh tercapai, kontrol penggerak penting dan kontrol otomatis. Mereka memiliki fitur lengkap, kinerja yang andal, sistem kontrol canggih, ukuran kecil, ringan, mudah digunakan dan dirawat. Banyak digunakan dalam tenaga listrik, metalurgi, minyak bumi, kimia, kertas, desulfurisasi dan penghilangan debu, pengolahan limbah, dan industri lainnya. Aktuator listrik multi-putaran adalah: tipe luar ruangan, tahan ledakan, tipe modulasi keseluruhan, tipe ledakan keseluruhan, tipe modulasi ledakan keseluruhan. Berdasarkan tipe koneksi, juga dibagi menjadi torsi dan daya dorong.
