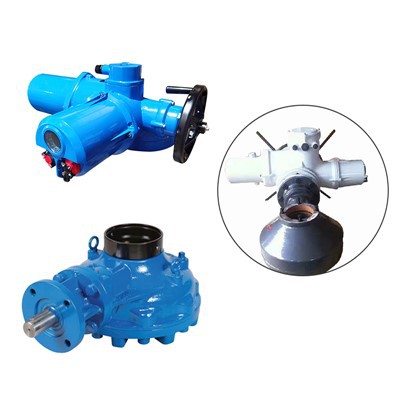

DZW Multi Turn Electric Valve Actuator
DZW Series Electric Valve Actuator adalah generasi baru produk yang dikembangkan secara mandiri oleh perusahaan kami berdasarkan produk matang asli, yang meningkatkan dan menyempurnakan struktur, mengoptimalkan kinerja perlindungan dan komponen utama. Ini memiliki keunggulan struktur kompak, ukuran kecil, penampilan yang indah, kinerja yang stabil dan andal. Tingkat perlindungan yang baik dapat memenuhi kebutuhan berbagai desain: tipe on-off integral-anti-ledakan, jenis modulasi integral.
Produk Seri DZW digunakan untuk mengontrol pembukaan dan penutupan katup. Sangat cocok untuk katup gerbang, katup dunia, katup penutup, katup diafragma, dan produk turunannya dapat digunakan untuk katup bola, katup kupu-kupu dan peredam, dll. Ini dapat secara akurat bertindak sesuai dengan instruksi kontrol dan merupakan perangkat mengemudi yang sangat diperlukan untuk katup untuk mewujudkan kendali jarak jauh, kontrol yang terpusat dan kontrol otomatis.
Fitur aktuator listrik
Serial ini aktuator katup listrik memiliki fitur -fitur berikut:
• Konstruksi yang kompak dan kuat, ringan.
• Berbagai variasi torsi (multi-turn: 100-3500nm).
• Perumahan aluminium anodized keras di dalam dan di luar dengan lapisan cat suhu tinggi eksternal untuk digunakan terhadap lingkungan industri yang parah.
• Enclosure menggunakan segel radial & cincin-O yang memberikan perlindungan kepada IP67 tahan air dan lp68 kedap air opsional.
• Standar LSO5211.
• Secara otomatis mengidentifikasi dan mengoreksi fase. Perlindungan kegagalan fase otomatis melindungi keselamatan peralatan.
• Sistem penginderaan torsi mekanis yang andal menyediakan operasi yang aman dalam kondisi kelebihan beban.
• Jendela dan indikator ukuran besar memberikan indikasi posisi yang lebih baik dari kejauhan.
• Jumlah opsi kontrol posisi lokal untuk menyediakan commissioning dan operasi lapangan yang mudah.
Parameter teknis
Catu Daya Konvensional: 380V/220VAC
Sinyal Kontrol: 4 ~ 20MA Input Analog, Kompatibel dengan PLC Remote Control
Kisaran suhu: -40c +80 c (Dukungan model khusus -40c +540 c)
Kelas Perlindungan: IP67
Tekanan Nominal: PN2.5-300 (Tipe Tekanan Tinggi Mendukung Tekanan Tekanan Segel Mandiri)
Diameter yang berlaku: DN15-1800mm (cocok untuk berbagai pipa industri)
Jenis Aktuator: DZW Intelligent Electric Actuator
Waktu pembukaan dan penutupan: Siklus pembukaan dan penutupan model konvensional kurang dari atau sama dengan 10 menit (kurang dari atau sama dengan 30 menit untuk model khusus)
Media yang berlaku: air, uap, minyak, media pengoksidasi yang kuat (seperti asam nitrat), gas yang mengandung debu seperti urea, cairan kimia korosif (perlu memilih badan katup dari bahan yang sesuai)
Modul Tampilan: LCD Antarmuka China Lengkap, Dukungan Debugging Non-Invasif dan Remote Control Infrared
Fungsi Perlindungan: Perlindungan Kehilangan Fase, Koreksi Urutan Fase Otomatis, Shutdown Kelebihan
Penggunaan ganda senter: Dalam keadaan darurat, handwheel dapat dialihkan ke operasi manual
Antarmuka Jarak Jauh: Protokol RS485/Modbus standar (didukung oleh beberapa model)
Struktur produk
1. Kotak Terminal
Kotak Terminal Tertutup Independen memastikan integritas penyegelan bagian listrik aktuator listrik saat melakukan kabel di tempat, dan memenuhi persyaratan bukti ledakan produk.
2. Struktur Tertutup
Aktuator mengadopsi struktur desain yang disegel ganda untuk memastikan bahwa aktuator benar-benar kedap air dan kedap debu; Nilai perlindungan produk standar adalah IP67, dan nilai tertinggi dapat mencapai IP68.
3. Transmisi Daya
Transmisi daya aktuator menggunakan mekanisme pengurangan presisi yang terdiri dari gigi cacing paduan perunggu dan cacing baja paduan. Gigi cacing dan cacing berjalan secara terpisah dalam minyak, yang cocok untuk suhu sekitar maksimum berbeda dan memaksimalkan masa pakai.
4. Antarmuka output
Flange aktuator sesuai dengan standar ISO5210/5211 (GB12222/12223), dan juga menyediakan antarmuka flensa yang mematuhi standar JB2920, dan dapat disesuaikan secara khusus sesuai dengan kebutuhan pelanggan.
5. Shell Anti-korosi
Permukaan luar aktuator dicat dengan cat paduan aluminium khusus dengan film cat yang keras dan adhesi yang kuat. Ini memiliki resistensi UV yang kuat, resistensi korosi dan kepenuhan tinggi, yang dapat secara komprehensif meningkatkan kehidupan layanan dan sifat pembersihan sendiri dari lapisan dan cocok untuk berbagai lingkungan produksi yang keras.
6. Motor
Motor mengadopsi inersia rendah dan motor torsi tinggi, yang dapat dengan cepat mencapai torsi puncak setelah motor mulai, dan hampir tidak ada gerakan yang berlebihan ketika tidak bersemangat; Ada sensor suhu yang tepat di motor, dan batas suhu berlebih ditetapkan melalui sistem kontrol untuk menghindari kerusakan yang disebabkan oleh overheating motor.
7. Antarmuka LCD
Antarmuka LCD dapat menampilkan informasi teks, elemen grafis, dan karakteristik aktuator.
8. Pemilihan Mode Kontrol
Sakelar selektif "jarak jauh"-"berhenti"-"lokal" yang diinstal pada perangkat operasi lokal dapat digunakan untuk mengatur operasi jarak jauh (remote control) atau operasi lokal (kontrol lokal) atau mode stop . 9. Operasi Listrik Lokal Sakelar operasi "Buka"-"Tutup" yang dipasang pada perangkat operasi lokal dapat digunakan untuk membuka atau menutup aktuator secara lokal.
Spesifikasi Standar
|
Tingkat Perlindungan |
IP67 standar |
|
Catu daya |
Tiga fase AC380V --- 460V 50/60Hz fase tunggal: AC110V-AC220V DC24V AC24V 50/60Hz |
|
Siklus tugas (on-off) |
S2-15 menit |
|
Siklus tugas (modulasi) |
S4, 25% |
|
Nilai isolasi |
F |
|
Metode kontrol |
Kontrol Lokal/DCS/FCS (Sistem Kontrol FieldBus) |
|
Perlindungan Motor |
Overheating/Overload dan Short Circuit/Instantan Reverse/Electronic Rem Protection |
|
Perlindungan torsi |
Torsi Mekanik/Perlindungan Torsi Elektronik |
|
Perlindungan selai |
Perlindungan overheat build-in |
|
Kesalahan pengulangan |
Kurang dari atau sama dengan ± 1% |
|
Batas kesalahan dasar |
Kurang dari atau sama dengan 1% |
|
Pengaturan zona mati |
0,1% -9,9% dapat disesuaikan |
|
Lapisan eksternal |
Cat suhu tinggi |
|
Suhu sekitar |
Standar: -20-+60 Degeles Optional: -40-+70 derajat |
|
Kelembaban sekitar |
90%RH Max (Non-Condensing) |
|
Kelas tahan ledakan |
Exdi, Exdib II BT4, Exdib II CT4 (IECEX/ATEX) |
|
Fungsi |
Jendela Tampilan LCD China / Bahasa Inggris dan Fungsi Operasi Lokal Urutan fase diri mengidentifikasi dan perlindungan pemutusan fase Pengaturan dan kontrol inframerah Teknologi Diagnosis Sendiri Kesalahan Modbus RTU, Profidbus DP, Hart, FF, Devicene (Opsional) |
|
Sinyal |
A: Kontak kering pasif jarak jauh, sinyal pulsa pendek (inci) B: Kontak kering pasif jarak jauh, sinyal pulsa panjang (tahan) C: Sinyal DC24V aktif D: Sinyal AC220V aktif E: Signal DC4-20MA jarak jauh |
|
Sinyal umpan balik |
A: Buka, Tutup, Berhenti Sinyal B: Sinyal kesalahan C: Sinyal posisi katup (DC4-20MA, DC1-5V, DC0-10V) D: Sinyal kontrol jarak jauh |
Listrik dan Kontrol
Metode kontrol
Kontrol Lokal: Operasi Tombol, Operasi Setter Inframerah
DCS
Kontrol switching jarak jauh: kontak kering pasif, DC24V
Kontrol Analog Jarak Jauh: DC4-20MA
Kontrol ESD
Kontrol Operasi Intermitent
Kontrol dua kabel
FCS (Sistem Kontrol FieldBus)
Sinyal keluaran
Tipe on-off
6 set output sinyal kontak tetap, kontak yang dapat ditentukan opsional
Kustomisasi Khusus: Output sinyal kontak 4-poin yang dapat diperluas
Jenis bus
Jenis modulasi
6 set output sinyal kontak tetap, kontak yang dapat ditentukan opsional
Umpan Balik Analog: DC 4-20MA
Fungsi kontrol bus:
Modul komunikasi mengadopsi struktur independen yang digabungkan pada dewan utama untuk memenuhi kebutuhan media komunikasi yang berbeda dan sistem protokol komunikasi yang berbeda. Protokol komunikasi yang saat ini didukung termasuk Modbus RTU, Profibus-DP V0/DP V1, Hart, FF, Devicene (Opsional).
Fungsi remote control inframerah:
Aktuator menggunakan teknologi remote control inframerah canggih, yang memungkinkan dialog mesin manusia melalui jendela dialog yang disegel tanpa membuka penutup aktuator. Bahkan dalam situasi berbahaya, remote control intrinsik yang aman dapat melakukan pengaturan parameter dengan aman dan operasi jarak jauh dari aktuator.
Pengukuran dan perlindungan torsi yang tepat
Sistem pengukuran torsi yang dirancang secara profesional untuk memastikan perlindungan kelebihan aktuator dan pemantauan perubahan torsi katup secara real-time:
(Konfigurasi Standar)Pengukuran torsi mekanis: Mekanisme pemicu torsi mekanis tradisional memiliki keunggulan kematangan, stabilitas, dan keandalan. Kami telah mengoptimalkan dan meningkatkannya berdasarkan torsi asli, membuat perangkat torsi lebih sensitif dan kehidupan layanannya sangat meningkat.
(Opsional)Pengukuran torsi elektronik: Dengan mendeteksi arus waktu nyata, tegangan dan fluks magnet motor, dan bekerja dengan mikrokontroler untuk perhitungan komprehensif, torsi output yang akurat diperoleh dan pengukuran kontinu tercapai; Sistem ini tidak perlu mempertimbangkan keausan mekanis, yang meningkatkan keandalan sistem.
Pengukuran dan Perlindungan Motor
Overheating: Ketika suhu motor melebihi nilai perlindungan berlebih yang ditetapkan, motor dilarang berjalan, dan pesan alarm terlalu panas motor ditampilkan. Overload dan Short Circuit: Sirkuit dirancang dengan chip konversi tegangan presisi ADI untuk memenuhi pengukuran yang tepat dari berbagai perubahan saat ini; Karakteristik anti-penundaan yang berlebihan dan perlindungan hubung singkat memenuhi standar yang relevan.
Perlindungan terbalik sesaat: Menggunakan teknologi kontrol penundaan terbalik sesaat, ketika aktuator menerima sinyal operasi terbalik selama operasi, sistem kontrol akan dimatikan terlebih dahulu, dan kemudian melakukan tindakan terbalik setelah penundaan untuk mencegah kerusakan pada bagian transmisi mekanis.
Rem elektronik: Aktuator listrik modulasi memastikan bahwa katup berhenti pada posisi katup yang ditetapkan melalui pengaturan zona mati dan rem elektronik.
Pelat koneksi
KEREKAN
Data teknis
|
Model |
Torsi |
Berputar kecepatan (RPM) |
Daya motor (KW) |
Nilai arus (a) |
Rasio manual |
Batang maksimum diameter (mm) |
Berat (Kg) |
|
Fryz10 |
100 |
18 |
0.25 |
1.6 |
1:80 |
28 |
25 |
|
24 |
0.25 |
1.9 |
1:60 |
||||
|
36 |
0.37 |
2.2 |
1:40 |
||||
|
48 |
0.55 |
2.8 |
1:30 |
||||
|
72 |
0.75 |
4.1 |
1:40 |
||||
|
96 |
1.1 |
6.5 |
1:30 |
||||
|
Fryz15 |
150 |
18 |
0.37 |
2.2 |
1:80 |
28 |
28 |
|
24 |
0.37 |
2.5 |
1:60 |
||||
|
36 |
0.55 |
2.8 |
1:40 |
||||
|
48 |
0.55 |
3.1 |
1:30 |
||||
|
72 |
1.1 |
6.5 |
1:40 |
||||
|
96 |
1.5 |
7.9 |
1:30 |
||||
|
Fryz20 |
200 |
18 |
0.55 |
2.8 |
1:80 |
40 |
30 |
|
24 |
0.55 |
3.1 |
1:60 |
||||
|
36 |
0.75 |
4.1 |
1:40 |
||||
|
48 |
0.75 |
4.7 |
1:30 |
||||
|
72 |
1.5 |
7.9 |
1:40 |
||||
|
96 |
2.2 |
12.6 |
1:30 |
||||
|
Fryz30 |
300 |
18 |
0.55 |
2.8 |
1:80 |
40 |
31 |
|
24 |
0.75 |
4.1 |
1:60 |
||||
|
36 |
1.1 |
6.5 |
1:40 |
||||
|
48 |
1.1 |
7.2 |
1:30 |
||||
|
72 |
2.2 |
12.6 |
1:40 |
||||
|
Fryz45 |
450 |
24 |
1.1 |
6.5 |
1:60 |
48 |
47 |
|
36 |
1.5 |
7.9 |
1:40 |
||||
|
48 |
2.2 |
12.6 |
1:30 |
||||
|
72 |
3 |
13.5 |
1:40 |
||||
|
Fryz60 |
600 |
24 |
1.5 |
7.9 |
1:60 |
48 |
50 |
|
36 |
2.2 |
12.6 |
1:40 |
||||
|
48 |
2.2 |
13.1 |
1:30 |
||||
|
72 |
4.0 |
15.2 |
1:40 |
||||
|
FRYZ90 |
900 |
24 |
2.2 |
12.6 |
1:60 |
60 |
65 |
|
40 |
3.0 |
13.5 |
1:36 |
||||
|
48 |
4.0 |
15.2 |
1:30 |
||||
|
FRYZ120 |
1200 |
24 |
3.0 |
13.5 |
1:60 |
60 |
69 |
|
40 |
4.0 |
15.2 |
1:36 |
||||
|
FRYZ180 |
1800 |
18 |
4.0 |
15.2 |
1:80 |
70 |
150 |
|
36 |
5.5 |
17.1 |
1:40 |
||||
|
FRYZ250 |
2500 |
18 |
5.5 |
17.1 |
1:80 |
70 |
162 |
|
36 |
7.5 |
19.6 |
1:40 |
||||
|
FRYZ350 |
3500 |
18 |
5.5 |
19.6 |
1.80 |
80 |
171 |
UKURAN
Fryz Multi-Turn Electric Actuator
|
Model |
L |
L1 |
H |
H1 |
d2 |
F1 |
F2 |
φD |
|
FRYZ10-15 |
382 |
228 |
233 |
87 |
45 |
150 |
203 |
300 |
|
Fryz20-30 |
435 |
278 |
248 |
90 |
39 |
157 |
210 |
350 |
|
Model |
H |
L |
L1 |
L2 |
L3 |
L4 |
φD |
|
Fryz45-60 |
338 |
708 |
335 |
401 |
305 |
115 |
250 |
|
FRYZ90-120 |
347 |
795 |
390 |
423 |
312 |
135 |
250 |
|
Fryz180-250 |
408 |
825 |
445 |
462 |
347 |
165 |
350 |
|
FRYZ350 |
408 |
905 |
530 |
462 |
347 |
165 |
350 |
Dimensi koneksi
Fryz Multi-Turn Electric Actuator
Jenis torsi
|
Model |
Kode flensa |
D |
D1 |
D2 |
d2 |
d1 |
h |
h1 |
f |
b |
n-d |
|
Fryz5-15 |
2 |
145 |
120 |
90 |
45 |
30 |
8 |
2 |
5 |
12 |
4-M10 |
|
2(I) |
115 |
95 |
75 |
39 |
26 |
6 |
2 |
5 |
10 |
4-M8 |
|
|
Fryz20-30 |
3 |
185 |
160 |
125 |
58 |
42 |
10 |
2 |
5 |
15 |
4-M12 |
|
3(I) |
145 |
120 |
90 |
45 |
30 |
8 |
2 |
5 |
12 |
4-M10 |
|
|
Fryz45-60 |
4 |
225 |
195 |
150 |
72 |
50 |
12 |
2 |
5 |
20 |
4-M16 |
|
FRYZ90-120 |
5 |
275 |
235 |
180 |
82 |
62 |
14 |
2 |
5 |
25 |
4-M20 |
|
5(I) |
230 |
195 |
150 |
72 |
50 |
12 |
2 |
5 |
20 |
4-M16 |
|
|
Fryz180-250 |
7 |
330 |
285 |
220 |
98 |
72 |
16 |
3 |
6 |
30 |
4-φ27 |
|
FRYZ350-500 |
8 |
380 |
340 |
280 |
118 |
82 |
20 |
3 |
6 |
35 |
8-φ22 |
Jenis dorongan
|
Model |
Kode flensa |
D |
D1 |
D2 |
D1 Max. |
n-d |
L |
f |
|
Fryz5-15 |
F10 |
125 |
102 |
70 |
T28 |
4-M10 |
40 |
3 |
|
Fryz20-30 |
F14 |
175 |
165 |
100 |
T40 |
4-M16 |
55 |
4 |
|
Fryz45-60 |
F16 |
210 |
254 |
130 |
T48 |
4-M20 |
70 |
5 |
|
FRYZ90-120 |
F25 |
300 |
298 |
200 |
T60 |
8-M16 |
90 |
5 |
|
Fryz180-250 |
F30 |
350 |
356 |
230 |
T70 |
8-M20 |
130 |
5 |
|
FRYZ350-500 |
F35 |
415 |
102 |
260 |
T80 |
8-M30 |
130 |
5 |
Aktuator Listrik DZW
Katup Listrik DZW
Aplikasi lapangan
