Penggunaan

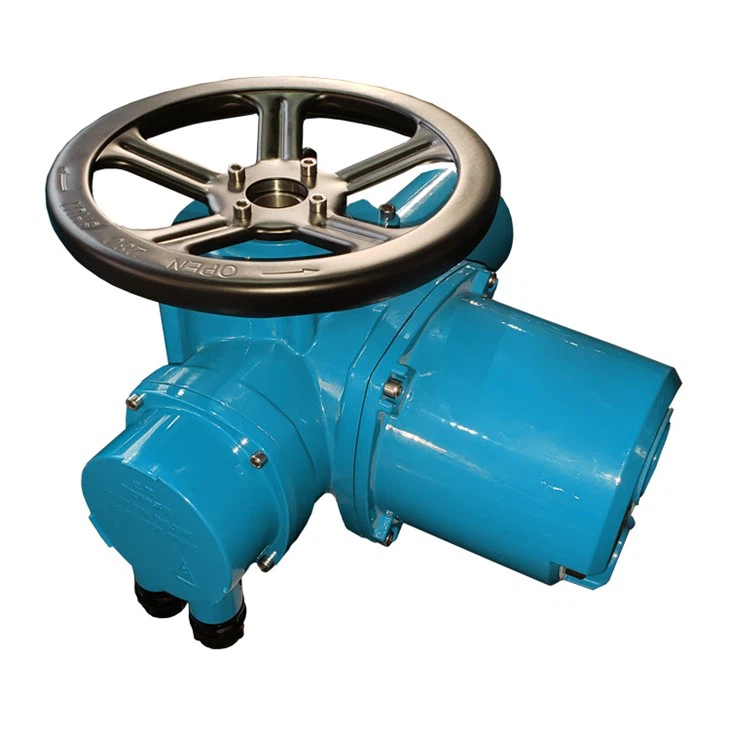

Aktuator katup outdoor seri DZW.DQW adalah perangkat penggerak katup listrik, yang digunakan untuk mengontrol pembukaan dan penutupan katup. Perangkat listrik multi-putaran seri DZW cocok untuk katup gerbang, katup globe, katup throttle, dan katup diafragma. Perangkat listrik part-turn DQW dan DJW adalah turunan dari produk DZW dan cocok untuk katup kupu-kupu, katup bola, dan peredam. Itu dapat secara akurat bertindak sesuai dengan instruksi kontrol. Ini adalah perangkat penggerak yang sangat diperlukan untuk kendali jarak jauh, kendali terpusat, dan kendali otomatis berbagai katup dan peredam. Rangkaian produk ini tidak hanya digunakan di pembangkit listrik, tetapi juga dalam karir petrokimia, metalurgi, dan utilitas publik, dll.
Fitur
1. Perangkat ini tahan debu, tahan air, dan tahan korosi ringan, dan tingkat perlindungannya adalah IP55.IP65 (pesanan khusus)
2. Mekanisme kontrol torsi dapat diandalkan dalam tindakan, mudah disesuaikan, dan pengulangan torsi yang tinggi:
3. Mekanisme kontrol stroke memiliki akurasi penyesuaian dan pengulangan yang tinggi, dan dapat dilengkapi dengan 2 hingga 4 sakelar mikro untuk arah pembukaan dan penutupan.
4. Mekanisme perpindahan manual-listrik semi-otomatis diadopsi pada gigi rendah, dan strukturnya sederhana. Pekerjaan yang andal dan pengoperasian yang mudah 5. Motor asinkron tiga fase untuk aktuator katup listrik diadopsi, dengan torsi awal yang besar dan momen inersia yang kecil
6. Dilengkapi dengan indikator posisi katup mekanis
Komposisi
Diagram skema transmisi
Bagian listrik
Indikator pembukaan dan pengontrol stroke adalah struktur terintegrasi, yang merupakan bagian umum dari keseluruhan rangkaian. Roda gigi input digerakkan oleh roda gigi penghitung. Setelah perlambatan, pelat penunjuk berputar dengan proses pembukaan dan penutupan katup untuk menunjukkan posisi pembukaan atau penutupan katup. Poros potensiometer dan pelat indikator berputar serempak untuk indikasi pembukaan jarak jauh, dan sudut antara posisi terbuka dan posisi tertutup pelat indikator dapat diubah dengan menggerakkan jumlah putaran untuk menyesuaikan gigi.
Pengontrol stroke mengadopsi prinsip penghitung desimal, yang memiliki presisi kontrol tinggi. Bagian umum untuk keseluruhan seri. Prinsip kerjanya adalah: sepasang roda gigi ujung besar dan kecil di kotak reduksi menggerakkan pinion aktif (Z=8), lalu menggerakkan pengontrol stroke untuk bekerja. Setelah pengontrol langkah disetel sesuai dengan posisi pembukaan dan penutupan katup, saat pengontrol berputar ke posisi yang ditetapkan dengan poros keluaran, cam akan berputar 90 derajat, memaksa sakelar mikro untuk bertindak, memutus catu daya dari motor, dan motor berhenti, untuk mewujudkan kontrol batas langkah aktuator listrik.
Motor bersifat eksternal, dengan kinerja daya yang baik, kecepatan keluaran produk memiliki rentang pilihan yang luas, dan torsi keluaran sepenuhnya sesuai dengan standar GB/T24923-2010
Aktuator listrik tipe dasar mengadopsi jendela tampilan penunjuk, dan aktuator tipe penyesuaian mengadopsi desain permukaan cermin jendela tampilan penunjuk dan kenop tersembunyi untuk mencegah akumulasi air.
Blok terminal tersegel independen dapat memastikan integritas penyegelan bagian listrik di dalam aktuator listrik dan meningkatkan kemampuan perlindungan aktuator
