Aktuator katup listrik
Detail Produk
Data teknis
1. Catu daya: tiga fase empat kawat, 380V, 50Hz (pesanan khusus bisa 415V, 660V, dll., Frekuensi bisa 60Hz)
2. Lingkungan Kerja: (Jika tahan ledakan, silakan merujuk pada instruksi aktuator listrik tingkat pertama)
2.1 suhu ambient: -20 c -60 c
2.2 Kelembaban Relatif Ambient: Kurang dari atau sama dengan 90% (pada 25C)
2.3 Lingkungan kerja tidak mengandung media korosif, mudah terbakar, dan meledak;
2.4 Level Perlindungan IP67
3. Sistem kerja waktu singkat, waktunya 10 menit;
Pengaturan
Karena perangkat ini perlu dirakit dengan katup, mekanisme stroke, mekanisme torsi dan mekanisme indikator pembukaan perangkat listrik harus disesuaikan sebelum operasi setelah perakitan. Jika posisi katup yang sepenuhnya terbuka dan tertutup sepenuhnya dikendalikan oleh mekanisme stroke, mekanisme torsi tidak perlu disesuaikan. Jika posisi katup yang sepenuhnya tertutup dikendalikan oleh mekanisme torsi atau posisi yang sepenuhnya terbuka dan tertutup sepenuhnya dikendalikan oleh batas mekanis, mekanisme torsi harus disesuaikan kembali.
1. Jika posisi katup yang sepenuhnya terbuka dan tertutup sepenuhnya dikendalikan oleh mekanisme stroke atau mekanisme torsi, batas mekanis harus dilonggarkan sebelum menyesuaikan stroke atau torsi.
2. Jika posisi katup yang sepenuhnya terbuka dan tertutup sepenuhnya dikendalikan oleh batas mekanis dan mekanisme torsi mengirimkan sinyal, metode penyesuaian adalah sebagai berikut: Operasi secara manual perangkat listrik untuk meletakkan katup pada posisi yang telah ditentukan; Sesuaikan batas mekanis yang sesuai (pin striker) sehingga hanya mengenai poros output, dan kencangkan mur pengunci dan mur penutup pin striker; Sesuaikan mekanisme torsi dan secara bertahap meningkatkan nilai torsi output sampai katup dapat diubah.

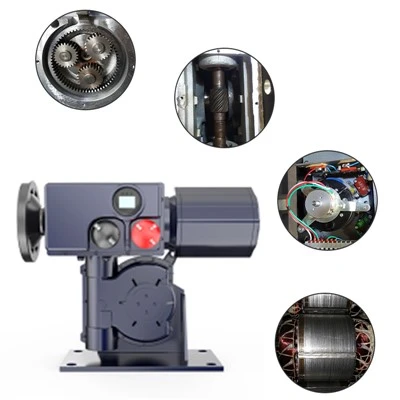

struktur produk
Motor Khusus
Motor untuk mengatur katup adalah komponen penggerak aktuator listrik, dan persyaratan karakteristiknya berbeda dari motor umum. Karena aktuator sering bekerja dan sering dalam keadaan kerja awal, motor diperlukan untuk memiliki karakteristik torsi awal yang tinggi, momen kecil inersia dan arus awal yang rendah, sehingga kenaikan suhu motor tidak akan terlalu tinggi saat motor mulai sering, dan ada cukup torsi untuk membuat aktuator listrik bergerak dari statis ke aksi.
Mekanisme gearbox dan switching manual
RGEARBOX mengubah daya output motor berkecepatan tinggi, torsi rendah menjadi daya poros output aktuator torsi tinggi berkecepatan rendah. Sakelar manual adalah semi-otomatis, yaitu, ketika manual, memindahkannya ke arah panah pada pegangan sakelar, dan secara otomatis akan diatur ulang saat listrik.
Mekanisme kontrol stroke, mekanisme kontrol torsi, mekanisme pembukaan
Fungsi mekanisme kontrol perjalanan adalah membatasi posisi batas listrik. Mekanisme kontrol torsi adalah mekanisme perlindungan yang dirancang untuk melindungi aktuator dan katup. Mekanisme pembukaan digunakan untuk menunjukkan arah pembukaan dan penutupan dan posisi katup.
aplikasi
