Pengenalan Produk

product-618-270

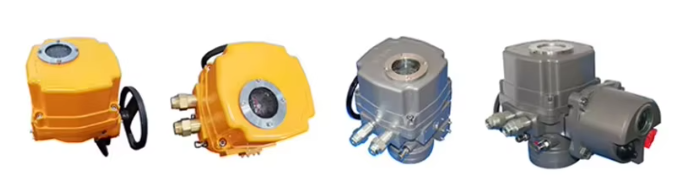

Aktuator katup listrik putar parsial cerdas seri QT adalah produk integrasi elektromekanis. Produk ini cocok untuk mengendalikan katup putar 90 derajat seperti katup kupu-kupu, katup bola, dan katup sumbat. Kotak produk terbuat dari aluminium die-cast, dengan tampilan yang cantik, ukuran kecil, dan bobot yang ringan. Produk ini memiliki karakteristik efisiensi tinggi, keandalan tinggi, kinerja perlindungan tinggi, dan kebisingan rendah. Produk ini dapat digunakan secara luas dalam industri perminyakan, kimia, pembangkit listrik, pengolahan air, pembuatan kertas, dan industri lainnya. Jenis umum produk seri QT adalah tipe luar ruangan, dan tingkat perlindungannya adalah IP67. Produk ini juga dapat dibuat menjadi tipe antiledakan, dan tingkat antiledakannya adalah Ex d IIB T4 Gb. Desain dan indikator teknis dari rangkaian produk ini mematuhi standar nasional GB/T 28270 "Aktuator Katup Listrik Cerdas". Kinerja antiledakan dari produk antiledakan mematuhi peraturan GB3836.1 "Lingkungan gas peledak Bagian 1: Persyaratan umum untuk peralatan" dan GB 3836.2 "Lingkungan gas peledak Bagian 2: Peralatan yang dilindungi oleh penutup antiledakan "d"".

Parameter standar

product-524-449

product-519-546

Fitur teknis utama

1. Fitur utama:

♦Desain non-intrusif, rongga kabel tertutup ganda yang independen

♦Koreksi fase otomatis, perlindungan kehilangan fase

♦Layar LCD antarmuka bahasa Mandarin/Inggris

♦Kontrol jarak jauh inframerah dan pengaturan kenop di tempat, tidak perlu membuka penutup untuk pengoperasian

2. Fungsi utama:

2.1 Fungsi perlindungan:

♦Perlindungan torsi

♦Perlindungan rotor terkunci

♦Kurangnya perlindungan fase

♦Perlindungan terhadap panas berlebih

♦Perlindungan arus lebih

♦Perlindungan peralihan arah lari

2.2 Operasi rutin:

♦Lokal

♦Nilai peralihan jarak jauh

♦Nilai analog jarak jauh

♦Kontrol bus (opsional).

3. Fungsi yang dapat diatur:

(kontrol jarak jauh inframerah atau pengaturan tombol dan bus di tempat)

Pengaturan tingkat pertama:

♦Arah putaran katup

♦Mode penutupan katup

♦Posisi terbuka penuh

Pengaturan sekunder:

♦Kontrol posisi lokal jarak jauh

♦Arah sinyal kontrol

♦Waktu tunda tindakan

♦Pengaturan zona mati sinyal

♦Pengaturan zona mati posisi

♦Pengaturan operasi intermiten

♦ Batas katup terbuka penuh

♦ Batas katup tertutup sepenuhnya

♦Posisi sebagian terbuka penuh

♦Posisi tertutup sebagian penuh

♦Status yang menunjukkan kontak

♦Memantau status relai

♦Sinyal kontrol analog atau bus

♦Pemrosesan pemutusan dan pemutusan sambungan

♦Pengaturan kata sandi

♦Kembalikan pengaturan pabrik

♦Operasi ESD

4. Indikator teknis utama dan konfigurasi

♦ Catu daya: C380V ± 10%, 50HZ (tegangan khusus perlu disebutkan saat memesan) AC220V, 50Hz, tunggal

♦Sinyal kontrol: kontak pasif, lebar pulsa lebih besar atau sama dengan 100ms; sinyal kontrol posisi jarak jauh 4-20mA

♦Sinyal keluaran: sinyal posisi katup {{0}}mA; sinyal kontak pasif status 220VAC/0.5A, 24VDC/3A

♦Suhu sekitar: 20"C~+70C; Kelembaban lingkungan:<90%; No corrosive gas

♦Pegangan kendali jarak jauh: jarak efektif<2m;

♦Konfigurasi dasar: termasuk kontrol peralihan lokal dan jarak jauh, keluaran posisi katup 4-20mA, modul kontrol pemosisian jarak jauh 4-20mA, 1 peralatan pemantauan, dan 8 relai status yang dapat diatur.

♦Konfigurasi yang diperluas: fieldbus (profibus DP) (Modbus) (deiceNet), dll.

Dimensi aktuator

product-551-483
