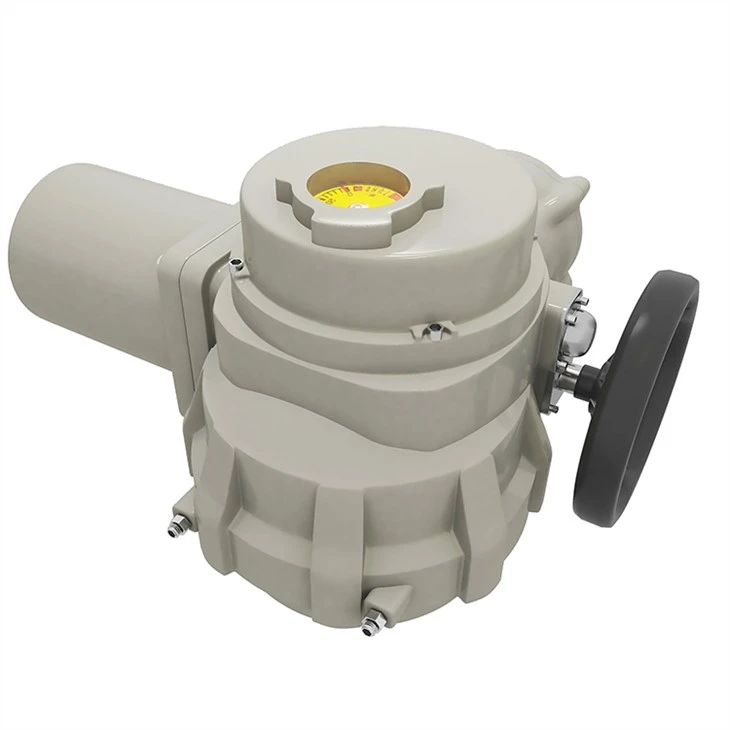

Generasi baru aktuator elektrik part-turn yang ekonomis
Mengikuti kesuksesan agen pelaksana IKT corner itinerary di pasar internasional, untuk memenuhi kebutuhan segmen pasar lainnya, Teflon telah mengembangkan yang baru. Generasi IK (m) Q angular stroke series aktuator listrik kompak, seri IK (m) Q juga mengadopsi teknologi sistem on-chip canggih, melalui fungsi yang disederhanakan, dapat sebagian, ik (m) Q adalah cara yang baik untuk mengurangi biaya tanpa mempengaruhi kualitas Aktuator seri Q IK (m) memiliki desain yang ringkas dan berisi 10 spesifikasi teknis singkat yang dapat dipenuhi dari 80Nm hingga 1000nm. Momen kekuatan.
Kecerdasan Tinggi Aktuator seri IK (m) Q dikendalikan oleh chip SOC, dirancang dengan sirkuit terintegrasi yang sangat terintegrasi, dengan berbagai fungsi deteksi kesalahan ● perlindungan dan alarm, yang meningkatkan keandalan aktuator.
Mode kontrol multi-jarak jauh ●4-20Ma (0-20mA) kontrol arus modulasi proporsional ● sistem kontrol dua kabel ● sistem kontrol shutdown darurat ● kontrol bus (opsional)
Layar multi-bahasa canggih dan kontrol debug Ik (m) Q menggunakan sistem layar kristal cair Cina dan Inggris untuk menunjukkan posisi katup, torsi waktu nyata, kondisi kerja, operasi jarak jauh Lokal 1, alarm kesalahan, dll., untuk mencegah debu, kelembapan ke dalam badan eksekutif, sehingga bagian kontrol elektronik, keandalan dan stabilitas dapat dijamin.
Sistem kontrol presisi tinggi ● komponen presisi dan chip berkualitas tinggi untuk mencapai kontrol presisi tinggi IK (m) Q juga dilengkapi dengan motor inersia efisiensi tinggi dan rotasi rendah yang dirancang khusus untuk sistem mekanis yang luar biasa.
Sistem mekanis yang sangat baik Ik (m) Q menggunakan worm gear dan peralatan pengurangan cacing yang akurat, efisiensi tinggi, kebisingan rendah dan umur panjang fungsi penguncian diri yang andal mencegah pembalikan oleh agen pelaksana jika terjadi pemadaman listrik Pengaturan sakelar manual Mekanik Otomatis 1 Khusus ● cangkang aluminium anti korosi dari cat semprot bubuk ● tingkat perlindungan: IP68 ● peringkat tahan ledakan: DIIBT4.
IKQ, parameter kinerja seperempat putaran seri IMQ (380V 3 Fase 50Hz)
IKQ, profil seri IMQ
Layar LCD Layar LCD dot-matrix dapat menampilkan menu Cina atau Inggris dalam teks lengkap Tampilan real-time pada layar pembukaan katup, nilai torsi, dan menampilkan status saat ini dan informasi kesalahan aktuator dalam teks Layar menggunakan warna biru sebagai lampu latar, dan warnanya eye-catching Elegan Ada dioda pemancar cahaya kecerahan tinggi di bagian bawah layar, masing-masing menunjukkan bahwa katup terbuka penuh, tertutup penuh dan di posisi tengah.
Papan Utama
Papan utama mengadopsi kontrol chip SOC, dan desain sirkuit keseluruhan yang sangat terintegrasi, dengan berbagai fungsi deteksi kesalahan, perlindungan dan alarm, yang meningkatkan keandalan aktuator.
Tombol
Ada empat tombol pada aktuator, yaitu tombol pengalihan menu lokal 1 jarak jauh 1, tombol buka katup 1 plus, tombol tutup katup 1 minus, tombol konfirmasi berhenti 1, melalui keempat tombol ini, Anda dapat dengan mudah mengatur berbagai fungsi aktuator . fungsi.
Pengontrol perjalanan
Sensor posisi elektronik yang digerakkan oleh spindel dapat mengukur posisi katup secara akurat.
Motor
Saya menggunakan motor induksi sangkar tupai inersia rendah torsi tinggi, kawat berenamel kelas F, dan 2 sakelar perlindungan termal bawaan.
Papan Daya
Komponen daya untuk kontrol motor terintegrasi pada papan daya Komponen catu daya, dll.
Batang gigi cacing
Mekanisme pengurangan gigi cacing dua tahap diadopsi, rasio kecepatan transmisi besar, kebisingan rendah (hingga 50dB), dan memiliki penguncian sendiri.
Roda tangan
Aktuator dilengkapi dengan roda tangan yang beroperasi, sehingga pengguna dapat mengoperasikan katup meskipun daya dimatikan. Desain ukuran handwheel memastikan operasi hemat tenaga kerja.
Ｊ panel unction
Perangkat penyegelan yang dilengkapi dengan papan kabel mencegah gas berbahaya eksternal masuk ke bagian dalam aktuator bahkan saat memasang kabel, melindungi komponen listrik internal.
Spesifikasi dan Erformanc
● Bentuk desain: desain bodi yang cerdas ●Bentuk pengaturan: pengaturan non-intrusif ●Bentuk kontrol: tipe sakelar: terima sinyal sakelar, sinyal sakelar umpan balik, sinyal analog umpan balik 4~20mA (opsional); Jenis yang dapat disesuaikan: terima nilai sakelar atau sinyal analog 4~20mA, nilai sakelar umpan balik atau sinyal analog 4~20mA ●Tingkat perlindungan: IP68 ●Catu daya :380VAC± 10 persen 50160Hz± 1 persen ;220VAC± 10 persen 50160Hz±1 persen ●IK (M) Aktuator Q menyediakan empat kontak pasif kutub tunggal yang dapat dikunci S1 S2 S3 S4 memberikan indikasi status jarak jauh Setiap kontak dapat dikonfigurasi secara individual sebagai batas buka, batas tutup, trip torsi, alarm kenaikan suhu, dan 18 status lainnya (1) Kapasitas pengalihan kontak : 220V AC 5A 24V DC 3A (2) Jumlah: 2 kontak DPDT untuk membuka dan menutup ● Pemancar posisi dapat mengeluarkan sinyal 4~20mA terisolasi, dan kondisi berikut terpenuhi: Sinyal arus keluaran: 4~20mADC Tegangan catu daya: 24V DC Resistansi beban: Kurang dari atau sama dengan 750Q Kesalahan linier: 0,5 persen ●Dapat menerima sinyal jarak jauh: Input analog: 4~20mADC1w250Q atau input sakelar: kontak kering pasif ● Bahan bagian utama (1) Gigi cacing: Perunggu (2) Cacing: Baja paduan (3) Badan kotak: die-casting alu paduan minum (4) Spindel: baja paduan (5) Selongsong penggerak: baja atau aluminium perunggu (6) Alas: besi cor nodular besi cor yang dapat ditempa ● Perawatan dan pelapisan permukaan: permukaan paduan aluminium dioksidasi terlebih dahulu untuk membentuk film oksida, kemudian lapisan semprot plastik abu-abu perak, roda tangan Pegangannya pertama-tama digalvanis dan kemudian lapisan semprot plastik hitam
Warna dapat disesuaikan
Diagram alir proses produksi
