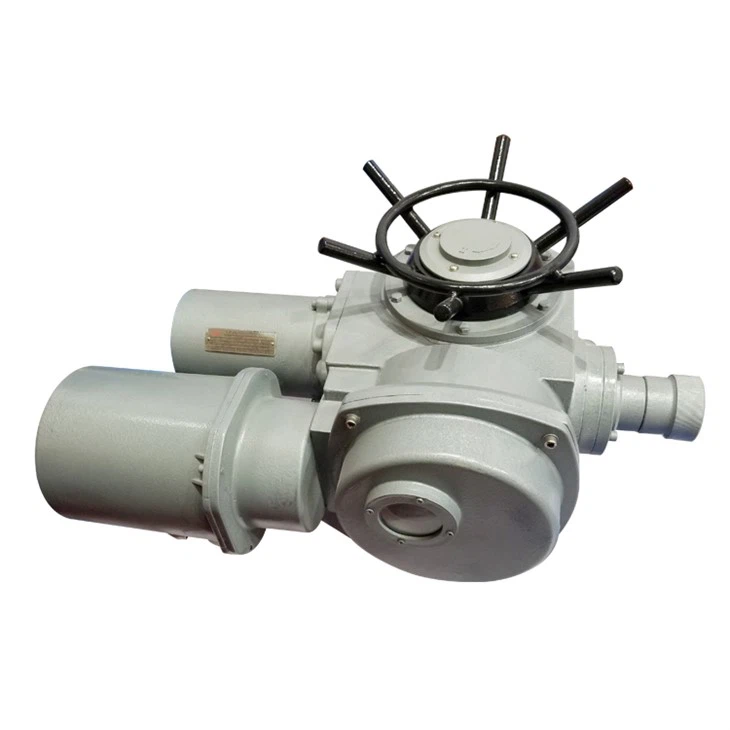

Aktuator katup listrik seri DQW adalah aktuator katup listrik tipe putaran-bagian
Aktuator katup listrik seri DQW adalah aktuator katup listrik putaran sebagian, yang cocok untuk katup bola, katup kupu-kupu, dan jenis katup lainnya serta peredam listrik. Jenis strukturnya adalah tipe gabungan, yang terdiri dari perangkat listrik multi-putaran FRYDZW dan perangkat manual sebagian-putaran HBC. Kondisi lingkungan yang berlaku, suhu, suhu, ketinggian dan tingkat perlindungan dari rangkaian produk ini semuanya dapat mencapai tingkat produk spesifikasi DZW yang sesuai. Prinsip kinerja teknis dan kontrol listrik juga sama dengan produk DZW
Gearbox cacing
Fitur utama:
· Transmisi tertutup lengkap
· Gemuk bawaan meningkatkan masa pakai dan segel
· Berbagai rasio roda gigi dapat memberikan pilihan rasio input apa pun untuk berbagai aplikasi
HBC adalah worm gearbox terkuat di pasaran. Ini memberikan kinerja yang berkelanjutan dan bebas masalah yang membutuhkan
Ini terutama digunakan dalam posisi proses utama kontrol aliran di pembangkit listrik tenaga nuklir dan pembangkit listrik tenaga air
Kombinasi peredam roda gigi cacing seri HBC dapat memberikan keluaran seperempat putaran dengan kecepatan lebih rendah dan torsi lebih tinggi, dan keluaran torsi dapat mencapai 600,000Nm
· Sudut dan orientasi dukungan worm sepenuhnya mengunci sendiri
· Selongsong drive yang dapat dilepas dan mudah diproses nyaman untuk memproses ukuran koneksi yang cocok;
· 0 derajat ~90 derajat batas mekanis · Tingkat perlindungan adalah IP 67 (IP68 yang disesuaikan)
· Suhu kerja adalah -40 derajat ~ ditambah 120 derajat ; (persyaratan lingkungan khusus dapat disesuaikan)
Gearbox ultra-torsi
Aktuator katup listrik tipe DZW terdiri dari enam bagian, yaitu motor asinkron tiga fase untuk aktuator katup listrik, mekanisme kontrol kotak roda gigi, mekanisme sakelar listrik tangan, bagian roda tangan, dan bagian listrik
Diagram skema transmisi
Bagian listrik
Indikator pembukaan dan pengontrol stroke adalah struktur terintegrasi, yang merupakan bagian umum dari keseluruhan rangkaian. Roda gigi input digerakkan oleh roda gigi satu di penghitung. Setelah perlambatan, pelat penunjuk berputar dengan proses pembukaan dan penutupan katup untuk menunjukkan posisi pembukaan atau penutupan katup. Poros potensiometer dan pelat indikator berputar serempak untuk indikasi pembukaan jarak jauh, dan sudut antara posisi terbuka dan posisi tertutup pelat indikator dapat diubah dengan menggerakkan jumlah putaran untuk menyesuaikan gigi.
Pengontrol stroke mengadopsi prinsip penghitung desimal, yang memiliki presisi kontrol tinggi. Bagian umum untuk keseluruhan seri. Prinsip kerjanya adalah: sepasang roda gigi ujung besar dan kecil di kotak reduksi menggerakkan pinion aktif (Z=8), lalu menggerakkan pengontrol stroke untuk bekerja. Setelah pengontrol langkah disetel sesuai dengan posisi pembukaan dan penutupan katup, saat pengontrol berputar ke posisi yang ditetapkan dengan poros keluaran, cam akan berputar 90 derajat, memaksa sakelar mikro untuk bertindak, memutuskan catu daya dari motor, dan motor berhenti, untuk mewujudkan kontrol batas langkah aktuator listrik.
Motor bersifat eksternal, dengan kinerja daya yang baik, kecepatan keluaran produk memiliki rentang pilihan yang luas, dan torsi keluaran sepenuhnya sesuai dengan standar GB/T24923-2010
Aktuator listrik tipe dasar mengadopsi jendela tampilan penunjuk, dan aktuator tipe penyesuaian mengadopsi desain permukaan cermin jendela tampilan penunjuk dan kenop yang tersembunyi untuk mencegah akumulasi air.
Blok terminal tersegel independen dapat memastikan integritas penyegelan bagian listrik di dalam aktuator listrik dan meningkatkan kemampuan perlindungan aktuator
Gambar nyata dari katup pencocokan DQW
