Kondisi Teknis dan Parameter Kinerja

3.1 Catu daya: Motor adalah AC tiga fase, 380V (pesanan khusus 660V, 440V atau 220V), 50Hz (pesanan khusus 60Hz); control line voltage 220V / 50Hz (pesanan khusus 60Hz); tegangan kontrol jarak jauh 24VDC.

3.2 Lingkungan kerja:

3.2.1 Suhu sekitar: -20- + 60 ° C (pesanan khusus-60- + 80 ° C)

3.2.2 Suhu relatif: ≤90% (pada 25 ° C)

3.2.3 Jenis umum dan luar ruangan untuk lokasi di mana tidak ada media yang mudah terbakar / meledak dan tidak korosif; Produk ex-proof tersedia dalam dI dan dIIBT4. dI cocok untuk wajah kerja non-penambangan di tambang batu bara; dIIBT4 digunakan di pabrik-pabrik dan cocok untuk campuran gas bahan peledak dalam kelompok T1-T4 dengan lingkungan IIA dan IIB. (Lihat GB3836.1 untuk detailnya).

3.2.4 Tingkat perlindungan: Tipe luar dan tipe Anti-bukti adalah IP55 (IP67 yang dapat disesuaikan).

3.3 Sistem kerja: untuk waktu singkat 10 menit (dapat dikustomisasi selama 30 menit).

3,5 parameter kinerja utama

Tag populer: aktuator putaran seperempat listrik, Cina, produsen, pemasok, pabrik, beli, harga, kutipan

Mengetik	Torsi keluaran （Nm）	Kecepatan output （r / min）	Waktu operasi untuk putaran 90 ° （S）	Diameter batang maks （Mm）	Dengan model listrik tipe DZW	Nilai saat ini （KW）	Nilai saat ini （A）
DQW10	100	1	15	28	DZW5	0,12	0,57
DQW20	200	1	15	28	DZW5	0,12	0,57
DQW30	300	1	15	28	DZW5	0,12	0,57
DQW60	600	1	15	42	DZW5	0,12	0,57
DQW90	900	0,75	20	42	DZW10	0,25	1.03
DQW120	1200	0,75	20	42	DZW10	0,25	1.03
DQW200	2000	0,5	30	60	DZW15	0,37	1.38
DQW250	2500	0,5	30	60	DZW15	0,37	1.38
DQW300	3000	0,5	30	60	DZW20	0,55	2.2
DQW400	4000	0,5	30	60	DZW20	0,55	2.2
DQW500	5000	0,5	30	70	DZW30	0,75	2.62
DQW600	6000	0,5	30	80	DZW30	0,75	2.62
DQW800	8000	0,45	35	100	DZW45	1.1	4
DQW1000	10000	0,45	35	100	DZW60	1.5	4.12
DQW1200	12000	0,45	35	100	DZW60	1.5	4.12
DQW1600	16000	0,4	38	120	DZW90	2.2	5.25
DQW2000	20000	0,4	38	120	DZW90	2.2	5.25
DQW3200	32000	0,3	50	160	DZW120	3	7.9
DQW4000	40000	0,3	50	160	DZW180	4	8.87
DQW5000	50000	0,26	58	160	DZW250	5.5	12.05
DQW6300	63000	0,26	58	180	DZW350	7.5	15.6
DQW8000	80000	0,26	58	180	DZW500	10	20.5
DQW12000	120000	0,24	63	220	DZW500	10	20.5
DQW16500	165000	0,187	80	240	DZW650	11	24

Dimensi Instalasi dan Dimensi Penampilan

DQW10 ～ dimensi penampilan DQW3200

image003(001)

Mengetik	Dimensi penampilan
	A1	A2	A3	A4	B1	B2	φD	ΦD1	H1	H2
DQW10	80	98	289	570	86	321	196	250	110	526
DQW20
DQW30
DQW60
DQW90	100	115	371	590	102	425	230	365	126	638
DQW120
DQW200	125	150	371	590	120	425	300	365	160	704
DQW250
DQW300
DQW400
DQW500	160	195	371	590	115	425	358	365	197	770
DQW600
DQW800	160	195	515	810	115	516	358	470	197	885
DQW1000	200	248	515	810	135	516	430	470	215	895
DQW1200	200	248	515	810	135	516	430	470	215	895
DQW1600	200	248	540	830	135	660	430	550	215	930
DQW2000	250	292	540	830	170	660	540	550	270	1095
DQW3200	250	292	540	830	170	660	540	550	270	1095

DQW4000 ～ dimensi penampilan DQW16500

Mengetik	Dimensi penampilan
Mengetik	A1	A2	A3	A4	B1	B2	B3	φD	ΦD1	H1	H2
DQW4000	315	346	565	870	202	715	135	670	320	335	1325
DQW5000	315	346	565	870	202	715	135	670	320	335	1325
DQW6300	315	346	770	1170	202	845	150	670	550	335	1430
DQW8000	380	380	770	1170	225	845	150	650	550	406	1486
DQW12000	602	410	770	1107	235	845	150	1050	550	525	2027
DQW16500	696	422	770	1107	285	845	150	1100	550	590	2188

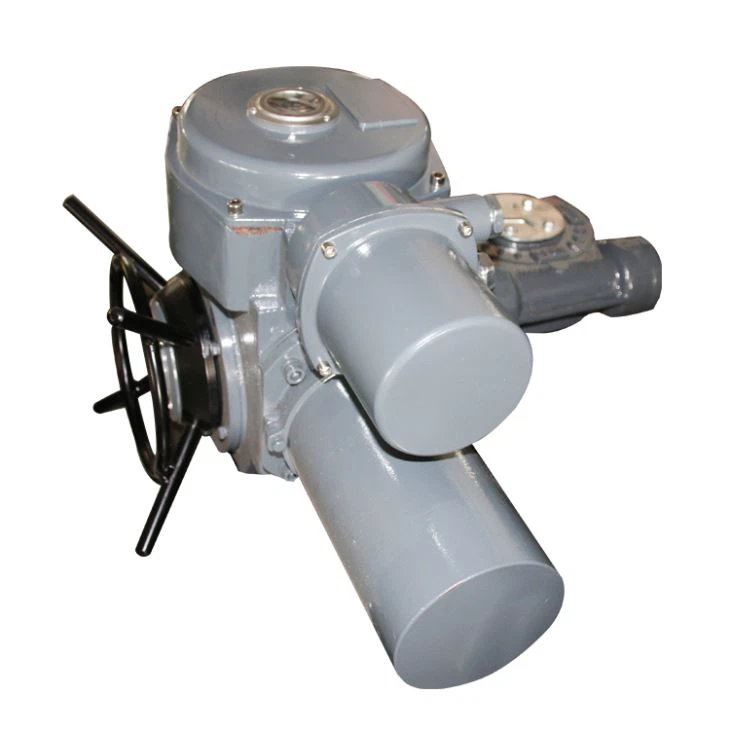

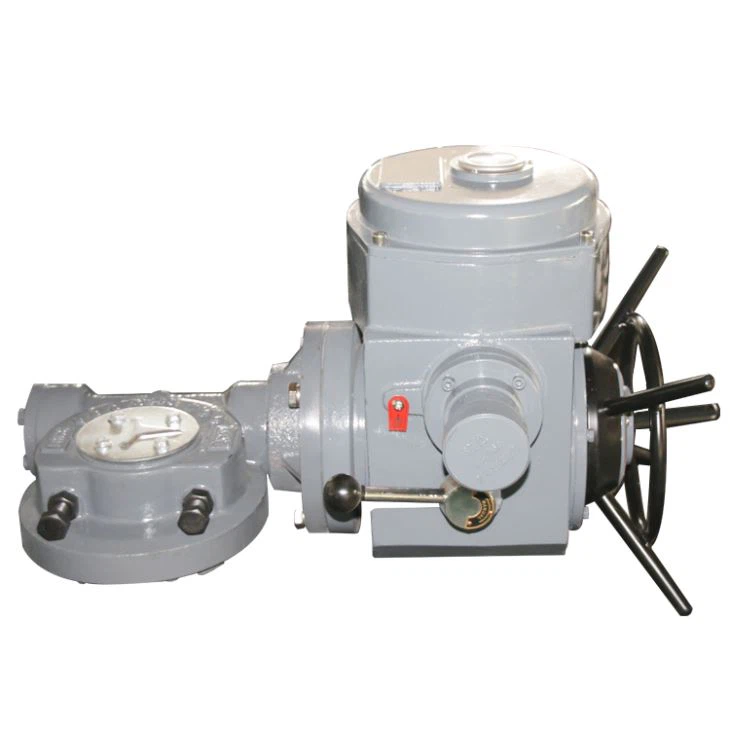

Electric Quarter Turn Actuator
