Aktuator listrik cerdas non-intrusif SD adalah unit eksekusi dalam instrumen otomasi industri, ia menerima dari regulator, PLC, sinyal kontrol DCS dari komputer, seperti penyelesaian penyesuaian otomatis, sangat diperlukan untuk sistem kontrol otomatis untuk peralatan utama. Ini banyak digunakan di pembangkit listrik, metalurgi, minyak bumi, tambang kimia, industri ringan, farmasi, tenaga gas, bahan bangunan, transportasi dan kereta bawah tanah kota, pasokan air, pengolahan limbah dan industri lainnya.
Tipe | torsi | tegangan | mempercepat | Metode instal | Conteol metode | Khusus fungsi | deskripsi kode setiap bagian |
OA | Torsi keluaran | Torsi kerja, representasi digital, unit: Nm | |||||
SEBAGAI | K | Fase tunggal 220V.AC 50Hz | |||||
BS | F | Tiga fase 380V.AC 50Hz | |||||
SEBUAH{}RS | Sumber Daya listrik | Peringkat waktu perjalanan (90°), representasi digital, unit: S | |||||
B{}RS | Waktu perjalanan | H | Pemasangan pelat kaki | ||||
Z | Pemasangan langsung dipasang | ||||||
Metode kontrol | G | Integrasi standar modulasi proporsional, 4-20mA | |||||
Y | Input on-off yang dikendalikan dari jarak jauh | ||||||
N | Cerdas, imput 4-20mA | ||||||
C | Garis utama | ||||||
P | Dengan pengoperasian mesin | ||||||
Ex | tahan ledakan | ||||||
----T | Persyaratan khusus: suhu tinggi, rendah, tegangan kerja, dimensi, perjalanan, dll. |
Spesifikasi aktuator listrik perjalanan SD Quarter
Catatan: 1. Aktuator listrik yang dibutuhkan oleh teknologi khusus perlu menulis dengan jelas dan konkrit secara berurutan.
2.Ketika model A+RA300/K30HGP adalah A+RS, torsi kerja adalah 1000Nm, catu daya fase tunggal, seluruh waktu tempuh adalah 30 detik, dan pemasangan pelat kaki dengan modulat proporsional integrasi dengan operasi lokal.
Aktuator listrik diklasifikasikan menurut fitur kontrol.
Integrasi modulasi aktuator listrik.
Sinyal kontrol analog dapat diterima 4-20ma, 0-10ma, 1-5v, dll. Sudut keluaran sebanding dengan sinyal analog input, dan aktuator itu sendiri adalah loop tertutup dan menyadari penyesuaian otomatis.
Aktuator sakelar integral.
Saklar penerima sinyal. Termasuk jenis remote control dan jenis sakelar.
Aktuator linier.
Itu dapat dibagi menjadi modbus, profibus, dll.

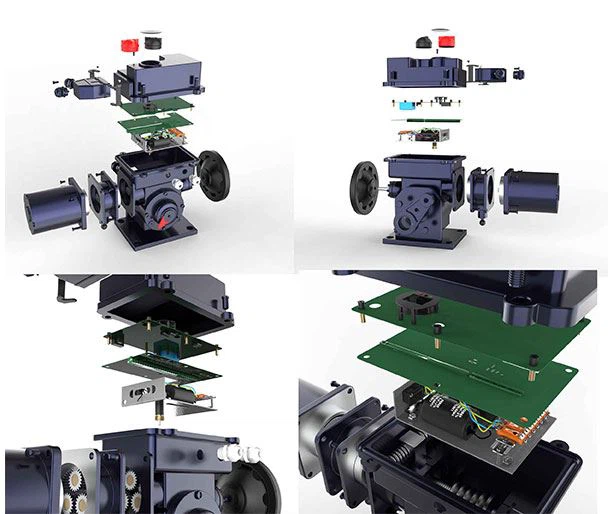

Fitur produk SD
Aktuator listrik seri SD digunakan dalam desain struktural struktur komposit, generalisasi, standarisasi, produk seriasi di bagian menjadi pertimbangan lebih perhatian, membuat produk dengan mesin, motor, sirkuit kontrol, digabungkan untuk membentuk berbagai seri dan spesifikasi yang berbeda , pengguna dalam penggunaan dan pemeliharaan sangat mengurangi jumlah jenis suku cadang yang dibutuhkan.
Basis dasar peredam produk mengadopsi paduan aluminium kekuatan tinggi, desain struktur mekanik ringkas dan kompak, keandalannya tinggi, volumenya kecil, bobotnya ringan; Beberapa koneksi dapat dipasang di posisi dan arah apa pun.
Karakteristik konfigurasi aktuator listrik.

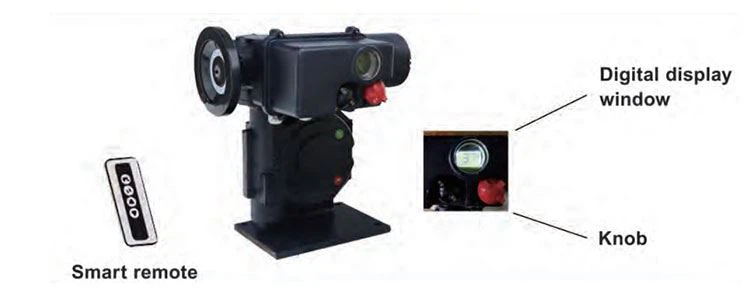

Fungsi operasi asli lokal. Produk ini dilengkapi dengan sakelar magnet tanpa poros penghubung, yang dapat dinyalakan dan dimatikan dengan sakelar dan menghidupkan/mematikan aktuator.
Fungsi perlindungan torsi berlebih. Aktuator dilengkapi dengan pengukuran perlindungan torsi, peran torsi dapat diukur secara akurat katup, ketika lebih dari rentang yang ditetapkan, terletak di dalam sakelar torsi aktuator mengirimkan sinyal ke sirkuit kontrol, sirkuit memiliki fungsi memori, akan mengunci aktuator berjalan ke arah sinyal keluaran, motor terhenti, sehingga melindungi katup dan penggerak aktuator dan motor. Ketika kegagalan torsi mekanis dihilangkan, aktuator dimatikan atau sinyal dibalik dalam sekejap untuk kembali ke pekerjaan normal.
Motor servo khusus.
Motor fase tunggal atau dua arah yang digunakan oleh aktuator memiliki motor khusus dengan torsi awal tinggi, inersia putar rendah, arus awal kecil, dan karakteristik servo yang baik. Motor diperbolehkan untuk mulai sering dan diperbolehkan untuk memulai 1200 kali per jam.
Perlindungan termal motor.
Perlengkapan motor aktuator dilengkapi dengan sakelar perlindungan termal, sakelar terhubung ke sirkuit kontrol, abnormal ketika motor terlalu panas, suhu internal lebih dari 130 °, sakelar termal secara otomatis terputus, pada saat yang sama, itu akan mengontrol rangkaian daya motor, sehingga untuk melindungi motor dan aktuator, ketika saklar pendingin motor kembali, sirkuit kembali bekerja.
Mekanisme kontrol stroke.
Kontrol didasarkan pada encoder absolut yang dipasang pada aktuator. Encoder absolut terhubung ke poros penggerak aktuator oleh satu set roda gigi percepatan, yang dapat diatur secara otomatis tanpa sakelar mikro.
Indikator posisi.
Arus keluaran adalah indikator posisi: semua aktuator spesifikasi dilengkapi dengan arus umpan balik posisi keluaran rangkaian konversi arus untuk digunakan sebagai indikator posisi atau sebagai pembanding dengan sinyal masukan. Arus keluaran 4-20mA DC. Impedansi keluaran 750 ohm, keluaran arus konstan.
Fungsi penguncian sinyal.
Semua aktuator regulasi eksternal dengan deteksi otomatis fungsi rangkaian sirkuit sinyal analog 4-20 ma, jika ada sinyal gangguan, aktuator dapat tetap di situ juga dapat berjalan untuk mengatur lokasi darurat.
Pengereman dinamis.
Pengereman dinamis juga merupakan konfigurasi standar aktuator listrik perusahaan saya. Ini dapat mencegah inersia motor terlalu besar untuk overshoot katup yang disebabkan oleh rem dinamis mengadopsi metode pengereman listrik, dengan stroke katup sensor posisi katup yang akurat, dengan sirkuit kontrol untuk mengontrol operasi motor dan pemosisian yang akurat.
Kabel aktuator listrik fase tiga fase otomatis tidak perlu mempertimbangkan urutan fase, rangkaian kontrol dilengkapi dengan fungsi deteksi fase otomatis, dapat melindungi aktuator dan katup karena kerusakan yang disebabkan oleh perpanjangan fase.
Tipe | Kekuatan keluar | Torsi Nm | Penuh Waktu perjalanan | Peralatan flensa | Pemasangan kaki | motor | （tingkat beban 50%） | ||||
kerja | maksimum | Pemandangan luar | berat bersihkg | Pemandangan luar | engsel bulat | tingkat pekerjaan Kw | kecepatan putar rpm | nilai arus | arus awal | ||
OA10K OA10F | 100 | 150 | 25 | gambar | 11 | gambar | SQJ-10 | 0.025 | 1500 | 1.00 | 2.00 |
0.025 | 0.35 | 1.20 | |||||||||
AS25K AS25F | 250 | 375 | 30 | 22 | SQJ-25 | 0.065 | 1500 | 1.20 | 2.60 | ||
0.065 | 0.90 | 1.80 | |||||||||
BS60K BS60F | 600 | 1000 | 30 | 32 | SQJ-60 | 0.16 | 1500 | 2.20 | 4.50 | ||
0.16 | 1.50 | 3.00 | |||||||||
A{}RS100K A{}RS100F | 1000 | 1400 | 30 | 48 | SQJ-100 | 0.25 | 1500 | 2.60 | 5.60 | ||
0.25 | 2.00 | 6.00 | |||||||||
B{}RS160K B{}RS160F | 1600 | 2000 | 40 | 76 | SQJ-160 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
B{}RS250K B{}RS250F | 2500 | 3000 3200 | 40 | 78 | SQJ-250 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
B{}RS400K B{}RS400F | 4000 | 4000 4800 | 65 | 86 | SQJ-400 | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
B{}RS600K B{}RS600F | 6000 | 6000 6000 | 105 | 92 | SQJ-600 | 0.55 | 1400 | 3.40 | 9.60 | ||
0.4 | 2.50 | 7.50 | |||||||||
B{}RS800F | 8000 | 9600 | 105 | 137 | SQJ-800 | 0.65 | 1400 | 2.50 | 9.60 | ||
B{}RS1000F | 10000 | 12000 | 125 | 137 | 1.1 | 2.50 | 9.60 | ||||
B{}RS1200F | 12000 | 14000 | 125 | 137 | 1.1 | 1400 | 2.80 | ||||
B{}RS1400F | 14000 | 15600 | 125 | 137 | 1.1 | 1400 | 2.80 | ||||
1.Fungsi operasi asli lokal
2. Fungsi perlindungan torsi berlebih
3. Motor servo khusus
4. Perlindungan termal motor
5. Mekanisme kontrol stroke
6.Indikator posisi
7. Pengereman dinamis
Parameter teknis utama aktuator listrik SD.
Sinyal input: impedansi 4-20mA 250 0-10mA impedansi 200
Area mati (sensitivitas) 0.3-3% Terus menerus disesuaikan
Saluran input: satu saluran input arus analog, satu set saluran volume sakelar.
Saluran keluaran：4-20mA DC impedansi> 50 . Saluran input diisolasi dari saluran output.
Torsi keluaran dan perjalanan.
Putaran linier: Perjalanan 2000N-25000N 10、16、25、40、100mm
Seperempat putaran: 100-40000Nm perjalanan 90°
Multi-putaran： 40-400Nm perjalanan 1-50 lingkaran
Kesalahan dasar：±1%;±1,5%
Perbedaan pengembalian: ± 1%
karakteristik redaman: Tidak ada osilasi (osilasi periode nol)
Tingkat perlindungan: IP67
Lingkungan operasi:
1. suhu: -28--+70
2.kelembaban: 95%
3.shake: frekuensi 10-100Hz strenth, 0,5 kali percepatan gravitasi
4.dampak:<>
5. tekanan barometrik 72,5-106KPa
Media gas non-korosif di udara sekitar tidak boleh digunakan di tempat yang mudah terbakar dan meledak. (Produk tahan ledakan dapat ditemukan di sampel produk tahan ledakan perusahaan saya'.)
tegangan dan catu daya
220V--±10%50Hz
Fase tunggal: 220V--±10%50Hz
380V--±10%50Hz
Tiga fase: 380V--±10%50Hz
* Tegangan khusus, frekuensi perlu disesuaikan terlebih dahulu.
Kinerja teknis utama Main
Tipe | OSEBAGAI BS A+RS B+RS |
Torsi Keluaran | 100～136000N.m |
Sudut belok yang efektif | (kisaran yang dapat disesuaikan adalah 0～105°) |
Kontrol akurasi Control | Kesalahan dasar±1%;Kembalikan perbedaan≤1%; daerah mati≤1% |
Rentang perjalanan kerja yang dapat disesuaikan | "titik nol”±10%"perjalanan"35%～110% |
Impedansi saluran input | 250Ω |
saluran masukan | 1 (dibagi menjadi 3). |
Mode tampilan | Kode digital LED (menyesuaikan LCD sesuai dengan kebutuhan pelanggan) |
Tingkat perlindungan | IP55～IP68 |
Kelembaban relatif | ≤95% |
Gas lingkungan | Tidak ada gas korosif |
Getaran mekanis | XY210G. 0.2～34Hz. 30 menit |
Kabel listrik | S=1.5mm²～4mm² |
kabel sinyal | S=1.5mm² |
Entri kabel | PG16 PE3/4＂ |
Persyaratan khusus | Jika Anda memiliki persyaratan khusus untuk waktu perjalanan, ukuran koneksi, mode kontrol, suhu lingkungan, dan lainnya, perusahaan kami dapat memproduksi produk yang disesuaikan secara khusus. |
Gambar dimensi aktuator listrik yang terhubung langsung AS25 quarter travel

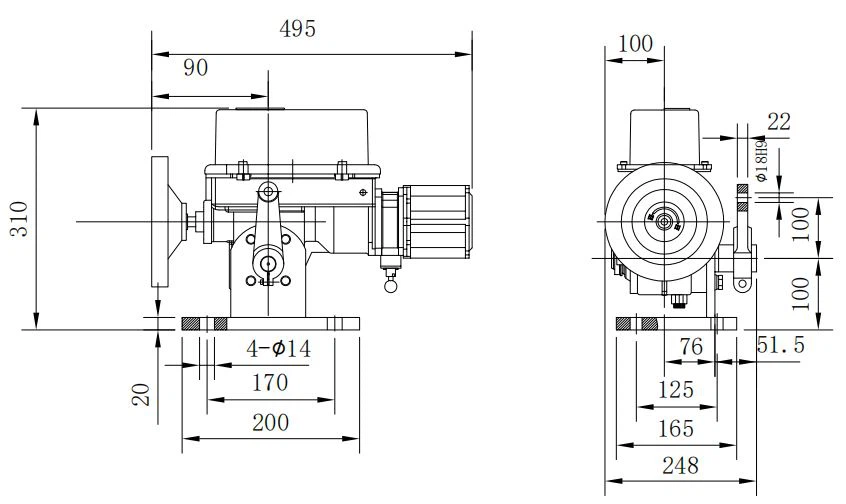

AS25 kaki-mount seperempat perjalanan aktuator listrik garis besar spesifikasi gambar

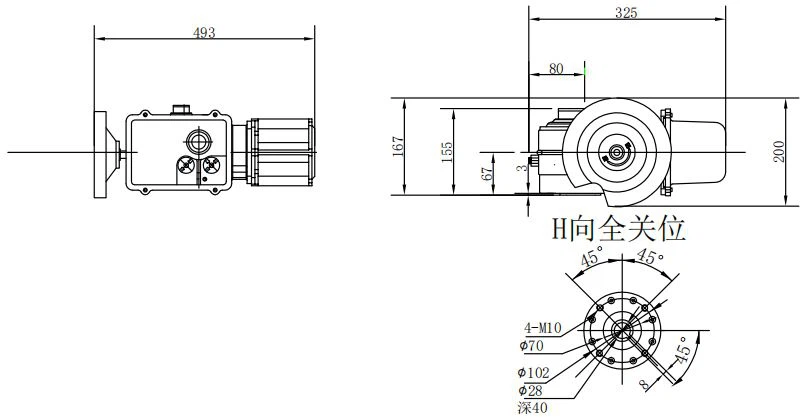

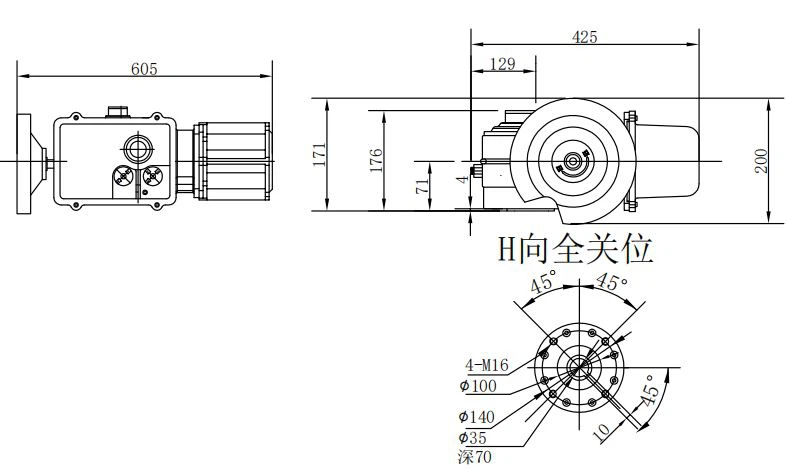

Gambar dimensi aktuator listrik langsung terhubung seperempat perjalanan BS60
AS25 kaki-mount seperempat perjalanan aktuator listrik garis besar spesifikasi gambar
Ukuran, tegangan, warna dapat disesuaikan sesuai kebutuhan
