Aktuator listrik IP68
Ringkasan
Aktuator listrik cerdas adalah produk cerdas generasi baru. Chip terintegrasi digital skala ultra-besar yang canggih, sensor torsi digital profesional dan sensor perpindahan digital, pengoperasian dan tampilan menu berbahasa Mandarin lengkap, serta desain struktur mekatronik telah menciptakan fungsinya yang sempurna, kinerja luar biasa, ringan dan indah, debugging sederhana, dan pengoperasian yang mudah. Ini lebih cocok untuk dicocokkan dengan berbagai katup untuk membentuk unit eksekusi, dan digunakan dalam sistem kontrol otomatis seperti listrik, minyak bumi, baja, industri kimia, jaringan pipa minyak, dan pengolahan limbah. Ini dapat memenuhi persyaratan kontrol penyesuaian yang sering dan kontrol intermiten.
Fitur utama
Ini mengadopsi chip terintegrasi digital skala besar, yang kuat dan memiliki presisi tinggi.
Desain mekatronik, ukuran kecil dan ringan.
Sensor tekanan profesional digunakan untuk mengukur nilai torsi poros keluaran, sehingga meningkatkan keakuratan nilai pengukuran torsi, dengan tingkat kesalahan kurang dari atau sama dengan 5% dan pemantauan dan tampilan dinamis. Alarm torsi berlebih dan terhenti dapat diberikan, dan sensor perpindahan menggunakan encoder absolut, dan posisi katup tidak akan hilang, yang dapat memastikan presisi tinggi, tanpa keausan, umur panjang, kemampuan anti-interferensi yang kuat, dan tidak ada dukungan baterai .
Fungsi, pengaturan parameter, debugging, dan pengoperasian listrik di tempat dari perangkat listrik cerdas semuanya diatur melalui pengontrol inframerah genggam tanpa membuka penutup kotak.
Tampilan penuh bahasa Mandarin dan karakter, pengoperasian berbasis menu, intuitif dan jelas, mudah dipelajari, dipahami, dan dioperasikan.
Fungsi
★Fungsi perlindungan batas langkah
★Fungsi perlindungan batas torsi
★Fungsi kontak indikasi status
1) Batas tengah jalan
2) Aktuator listrik terbuka
3) Aktuator listrik sedang menutup
4) Aktuator listrik sedang berjalan
5) Pemberhentian lokal 6) Pengendalian lokal
7) Kendali jarak jauh
8) Interlock pembuka katup
9) Interlock penutup katup
10) Pengoperasian roda tangan
11) Pembukaan perjalanan torsi
12) Menutup perjalanan torsi
13) Torsi perjalanan selama perjalanan
*Fungsi alarm katup
1) Fungsi alarm torsi berlebih
A. Torsi berlebih pada arah penutupan
B. Torsi berlebih pada arah pembukaan
2) Fungsi alarm kemacetan a. Selai dalam arah penutupan
B. Selai ke arah pembukaan
★Kontrol fungsi alarm
1) Perlindungan alarm kejadian darurat (ESD).
2) Perlindungan kegagalan sinyal
★Fungsi alarm aktuator listrik
1) Perlindungan motor terlalu panas
2) Kotak kontrol perlindungan panas berlebih
3) Perlindungan kegagalan catu daya internal
4) Kehilangan fase catu daya dan perlindungan kehilangan fase
5) Perlindungan kegagalan sistem internal
6) Perlindungan kehilangan sinyal posisi katup saat ini
7) Alarm kesalahan kabel lokal
* Fungsi perlindungan pembalikan seketika
* Fungsi pemilihan inching/self-holding kontrol lokal
* Fungsi pemilihan mode kontak
* Fungsi perlindungan interlocking eksternal
* Fungsi perlindungan kontrol bersyarat
* Fungsi perlindungan kontrol dua baris
* Fungsi perlindungan bypass torsi
* Fungsi perlindungan dibanjiri ESD
* Fungsi pengaturan interupsi
* Fungsi kontak indikasi tambahan
* Fungsi pengaturan kendali jarak jauh
* Fungsi tampilan dactuator listrik cerdas
* Fungsi penilaian otomatis urutan fase catu daya tiga fase
Data teknis
*Sinyal masukan: Sinyal analog
a.4-20impedansi masukan mA.DC 250Ω
b.0-10impedansi masukan mA.DC 250Ω
Ganti sinyal
*Sinyal keluaran sinyal umpan balik posisi katup: 4-20impedansi beban mA.DC Kurang dari atau sama dengan 750Ω
*Zona mati 0.1-9.9%
pengaturan default yang dapat disesuaikan adalah Kurang dari atau sama dengan 0,5%
*Batas tengah jalan
Kisaran pengaturan batas terbuka adalah 40%-100%
Rentang pengaturan batas tutup adalah 0% ~ 60%
*Waktu pengoperasian yang dilarang 0~ 99 detik dapat disesuaikan
* Catu daya: tegangan tiga kawat tiga fase: 220V, 380V, 415V, 440V, 460V.
Tegangan konversi frekuensi 220V, 380V Frekuensi: 50/60Hz
*Tingkat perlindungan penutup: IP68
*Tingkat tahan ledakan: Remote control tipe IblIBT4 yang secara intrinsik aman
Aktuator listrik cerdas adalah tipe dIBT4, dIICT4 tahan ledakan
*Kapasitas kontak keluaran: 220V.AC. 5A; 30V.DC, 5A
*Gunakan kondisi lingkungan
Suhu sekitar: -25-+70C (tipe tahan ledakan: -20~+60 derajat )
Kelembaban relatif: 5%~98%;
Tekanan atmosfer: 86~106kPa: Media udara: Tidak ada gas korosif di udara sekitar.
*Indeks anti-interferensi: a. Medan magnet eksternal Kurang dari atau sama dengan 400A/m, 50Hz
B. Interferensi mode umum 250V, 50Hz c.
Interferensi mode seri Sinyal AC dengan nilai efektif 1V, frekuensi 50Hz, fase 0~360 derajat
D. Pelepasan muatan listrik statis: 4kV e.
Kelompok pulsa transien cepat listrik: ujung catu daya 1000V; ujung masukan sinyal: 500V.
F. Gangguan frekuensi radio: frekuensi 80-1000MHz kekuatan medan uji 3V/m, jarak 1m
G. Gangguan lonjakan: 1kV

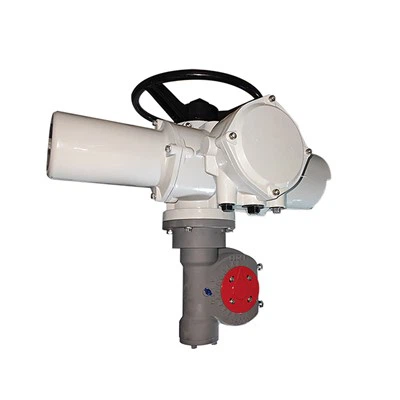

Tampilan produk
