Membangun Industri Modulasi Aktuator Listrik

Aktuator listrik

Fitur Produk

1. Lacak posisi katup terus menerus setiap saat, terlepas dari catu daya.

2. Pertahankan operasi normal dan aksesibilitas antarmuka grafis, indikasi jarak jauh dan logger data setelah kehilangan daya.

3. Pelumasan Bath Minyak memberikan umur panjang dan kemampuan untuk dipasang ke segala arah.

4. Perlindungan tahan air yang tidak bergantung pada penutup terminal dan segel antarmuka - Struktur segel ganda, tingkat perlindungan mencapai IP68.

5. Torsi independen dan sensor posisi katup digunakan untuk sangat meningkatkan kinerja keselamatan.

6. Pemilihan stasiun kontrol manual jarak jauh dapat mewujudkan konfigurasi dan commissioning operasi jarak jauh, dengan jarak maksimum hingga 100 meter.

7. Perangkat handwheel yang aman dan motor-independen, yang dapat digunakan kapan saja.

8. Ini menyediakan analisis tren terperinci dan data diagnostik untuk manajemen aset.

9. Tingkatkan konfigurasi dan ubah opsi kontrol dan indikasi di situs melalui setter Bluetooth.

10. Layar dapat menampilkan informasi status kinerja katup dan aktuator.

11. Commissioning dan konfigurasi yang cepat dan aman tanpa catu daya melalui setter Bluetooth yang tidak aman secara intrinsik.

12. Basis dorong yang dapat dilepas untuk pemasangan dan pemeliharaan yang mudah.

13. Opsi bukti ledakan memenuhi berbagai standar internasional.

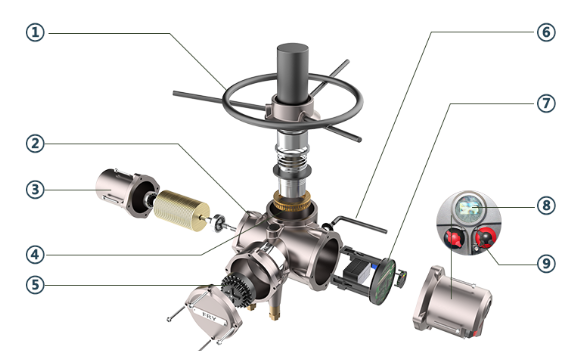

Struktur produk

1.Handwheel

Roda tangan yang kokoh menyediakan operasi manual darurat yang andal jika terjadi kegagalan daya.

2. Shell

Cangkang aluminium berkualitas tinggi ringkas dan ringan. Dilapisi dengan lapisan bahan pelindung untuk beradaptasi dengan lingkungan yang sangat keras, dan jenis lapisan lainnya tersedia sesuai kebutuhan.

3. Motor

Inersia rendah dan motor torsi tinggi memungkinkan motor untuk dengan cepat mencapai torsi puncak setelah memulai, dan hampir tidak ada gerakan yang berlebihan saat tidak menyenangkan. Ada sakelar suhu yang tepat yang tertanam dalam koil motor, yang tidak terpengaruh oleh suhu sekitar di sekitarnya dan menjaga motor dalam kapasitas termal yang optimal. Pada saat yang sama, poros motor dan cacing tidak tergantung satu sama lain untuk penggantian cepat.

4. Gigi cacing

Rantai transmisi gigi cacing sederhana, dengan struktur yang indah dan efisiensi transmisi yang konstan. Ini memiliki fungsi penguncian mekanis dan tidak memerlukan rem. Bagian transmisi diisi dengan oli pelumas yang tahan lama dan dapat beroperasi untuk waktu yang lama tanpa perawatan.

5. Desain Double-Sealed

Desain yang disegel ganda menyediakan kotak terminal bunga matahari yang dipisahkan dari ruang kontrol dan disegel. Bahkan jika penutup kotak koneksi dibuka di lokasi, itu dapat memastikan isolasi bagian dalam aktuator dari dunia luar, sehingga kelembaban, debu, dan gas berbahaya tidak dapat memasuki interior aktuator sedikit pun, dan komponen internal dilindungi sepenuhnya.

6. Pegangan sakelar manual/listrik

Pegangan sakelar manual/listrik dapat dioperasikan dengan aman kapan saja. Sambil menekan pegangan dengan gaya yang sesuai, perlahan -lahan putar handwheel untuk memungkinkan kopling internal untuk melibatkan gigi. Kopling akan secara otomatis melepaskan diri ketika motor diberi energi dan dalam keadaan terkunci secara elektrik.

7. Sistem Pengukuran Torsi Output

Sistem pengukuran daya yang bermanfaat yang dirancang secara profesional digunakan sebagai sistem pengukuran torsi output. Sistem ini dikembangkan dari teknologi pengukuran energi listrik yang akrab dan dapat memperoleh nilai pengukuran torsi yang akurat dan berulang yang tidak tergantung pada perubahan frekuensi, tegangan dan suhu.

8. Panel Kontrol

Panel kontrol LCD dapat menyediakan status instan, status terkini dan posisi katup, dengan bahasa Cina dan Inggris tersedia, menggunakan struktur menu intuitif untuk memberikan informasi kalibrasi dan diagnostik, termasuk kurva torsi, catatan operasi dan kesalahan, status motor, informasi lokal dan data perangkat keras, dll.

9. Tombol

Kontrol lokal "terbuka"/tombol "tutup" dan tombol mode "lokal"/"berhenti"/"jarak jauh" semua menggunakan perangkat efek aula transmisi magnetik terisolasi, tanpa poros melalui poros dan kinerja penyegelan yang baik, sambil menghilangkan masalah yang dapat disebabkan oleh sakelar Reed yang salah dan rapuh.

Aplikasi

Katup listrik

Fitur Desain

1. Konfigurasi Commissioning yang Nyaman dan Aman

• Konfigurasi commissioning yang cepat dan aman, yang dapat dilakukan tanpa catu daya; Tampilan interaktif manusia-mesin multi-bahasa disediakan

• Pengaturan non-intrusif dapat dilakukan di lingkungan apa pun

• Basis dorong yang dapat dilepas untuk pemasangan dan pemeliharaan katup yang mudah

• Operasi, konfigurasi, dan commissioning melalui stasiun kontrol manual jarak jauh, dengan jarak maksimum 100 meter

• Aktuator putaran bagian menyediakan fungsi pengaturan batas otomatis

2. Kemajuan teknologi

• Posisi: Encoder absolut terbaru yang dipatenkan. Encoder mengadopsi desain non-kontak dan memiliki kemampuan redundansi dan deteksi diri. • Tampilan: Tampilan Lapisan Ganda Tingkat Lanjut memberi pengguna tampilan posisi katup karakter besar

• Torsi: Aktuator menggunakan teknologi penginderaan torsi

• Kontrol: Elemen kontrol seperti papan utama atau papan kontrol bus, aktuator dan komunikasi Fieldbus, menggunakan sistem komunikasi internal berbasis bus. Ini tidak hanya mengurangi koneksi kabel dan internal tetapi juga meningkatkan keandalan.

3. Keandalan

• Pengukuran posisi absolut lanjutan untuk mendeteksi posisi kontinu real-time tanpa daya

• Antarmuka grafis, indikasi jarak jauh dan fungsi logger data setelah kehilangan daya utama

• kedap debu dan tahan air, dan tidak bergantung pada penutup terminal dan kelenjar - struktur segel ganda, level perlindungan hingga IP68

• Torsi independen dan sensor posisi katup

• Operasi handwheel aman dan selalu terlepas dari motor

• Drive Shaft Bushing menggunakan bantalan tertutup - bebas perawatan

4. Manajemen Aset

• Layar dapat menampilkan informasi waktu nyata dari katup dan aktuator

• Unduh data yang aman dan andal melalui alat pengaturan yang aman secara intrinsik

• Tingkatkan dan konfigurasikan kontrol dan indikasi di bidang melalui alat pengaturan

• Kompatibel dengan sistem kontrol dan pemantauan digital dan sistem fieldbus lainnya

• Analisis tren terperinci, diagnostik, dan pencatatan data dapat ditampilkan di layar atau diunduh melalui alat pengaturan

5. Pemeliharaan preventif yang optimal

• Aktuator dilengkapi dengan logger data presisi yang dapat memberikan pengambilan data dan analisis untuk posisi katup.

6. indikasi catu daya

• Karena penggunaan encoder absolut, tidak ada baterai tampilan yang diperlukan untuk merasakan dan melacak posisi katup. Semua pengaturan aman bahkan tanpa daya.

7. Operasi Manual Aman

8. Operasi Lapangan Jarak Jauh

• Gunakan kabel data standar, jarak maksimum dari aktuator adalah 100 meter

• Dapat dipasang di dinding atau braket

• Didukung oleh aktuator yang terhubung

• Tipe anti ledakan opsional

• Kelas Perlindungan IP68

• Struktur segel ganda

• Pengaturan sederhana

• Catatan data aktuator dapat ditampilkan dan diunduh secara lokal

9. Perlindungan Suhu

• Untuk mencegah motor terlalu panas, kami telah melengkapi belitan motor dengan sensor suhu untuk secara langsung merasakan suhu motor dan menghubungkannya ke sirkuit kontrol aktuator.

10. Diagnosis diri otomatis

11. Perlindungan Pembalikan Instan

12. Sinkronisasi fase

13. Perlindungan Penyumbatan Katup

14. Antarmuka utama yang dapat dikonfigurasi

• Informasi dan status posisi katup

• Informasi Posisi Katup dan Nilai Torsi (Digital)

• Informasi posisi katup dan nilai torsi (gambar analog)

• Informasi Posisi Katup dan Informasi Perintah (gambar digital atau analog)

Protokol komunikasi

Aktuator Listrik mendukung Profibus DP dan memiliki fitur -fitur berikut:

Dukung Profibus DP-V0.DP-V1.DP-V2 Level Fungsional

Exchange Data Berkecepatan Tinggi (hingga 1.5Mbit/s - sesuai dengan perkiraan . 0.3 ms/aktuator)

Panjang kabel sekitar 10 km (panjang antara dua aktuator adalah sekitar 1200m)

Sekitar 126 perangkat dapat dilampirkan

Topologi linier yang berlebihan sebagai opsi

Untuk Profibus DP, topologi dasar adalah melalui struktur pohon segmen RS485, seperti yang ditunjukkan pada gambar:

Aktuator listrik mendukung Modbus RTU dan memiliki fitur berikut:

Pertukaran data cepat (hingga 115kbit/s - sesuai dengan perkiraan . 30 ms/aktuator)

Panjang kabel mencapai sekitar 10 km (1200m tanpa relai perantara antara dua aktuator)

Sekitar 247 perangkat dapat dilampirkan

Topologi linier yang berlebihan sebagai opsi

Untuk Modbus RTU, topologi dasar adalah melalui struktur pohon segmen RS485, sama dengan Profibus DP.

Protokol komunikasi HART mengadopsi prinsip Keying Shift Frekuensi (Keying Shift Frekuensi, FSK), yang didasarkan pada standar komunikasi Bell 202. Sinyal digital diwakili oleh dua frekuensi: 1200Hz mewakili logika "1", dan 2200Hz mewakili logika "0". Karena komponen rata -rata sinyal frekuensi adalah nol selama komunikasi, itu tidak akan mempengaruhi transmisi sinyal analog. Oleh karena itu, gelombang sinus dari dua frekuensi ini dapat ditumpangkan pada sinyal analog DC4 ~ 20MA dan ditransmisikan secara bersamaan. Dengan cara ini, tidak hanya sinyal analog DC4-20MA dapat digunakan, tetapi juga kabel yang sama dapat digunakan untuk mewujudkan transmisi multi-informasi dua arah dengan sinyal digital, sehingga memiliki fungsi seperti memodifikasi jangkauan, waktu redaman, parameter PID, dll., Yang dapat meningkatkan kualitas operasi dan efisiensi manajemen sistem.

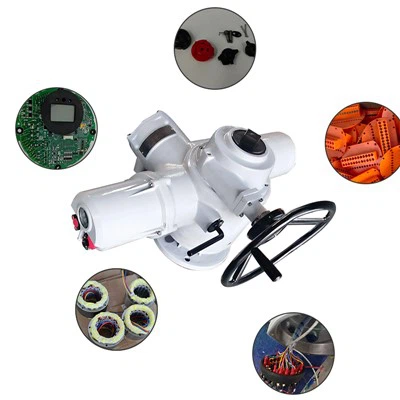

Tampilan Produk

Parameter teknis

Parameter kinerja aktuator fase tunggal FRYQ (220V 50Hz)

Parameter kinerja aktuator tiga fase FRYQ (380V 50Hz)

UKURAN

FRYQ18-FRYQ40

FRYQ70-FRYQ95

Dimensi FRYQ18-FRYQ40

Dimensi flensa FRYQ

Gambar pabrik
