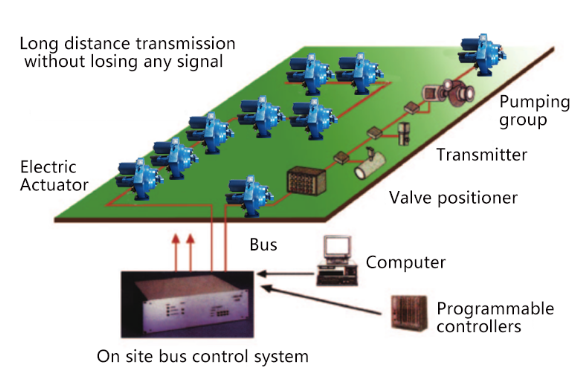

Komunikasi dengan sistem pengguna dimungkinkan dengan menambahkan papan sirkuit dengan pemilihan protokol dan menggunakan koneksi fieldbus metode serial. Semua komunikasi (perintah dan pesan) antara aktuator dan sistem ditransmisikan melalui kabel khusus yang sama. Saat ini, protokol komunikasi berikut didukung oleh produk SD.
1. Aktuator listrik tipe bus PROFIBUS
1) Tanpa repeater 1200m, dengan repeater hingga 10km
2） Hingga 32 aktuator per bus tanpa repeater, 247 aktuator per bus dengan repeater
3） Jarak komunikasi 1200m, waktu pindai 700ms saat 30 aktuator online
4) Arus loop 20 mA, 15 volt
5） Fungsi berhenti darurat ESD
2. Aktuator listrik tipe bus MODBUS
1） Tanpa repeater 1200m, dengan repeater hingga 10km
2）Tanpa pengulang hingga 32 aktuator per bus, dengan pengulang hingga 247 aktuator per bus
3） Jarak komunikasi 1200m, waktu pindai 700ms saat 30 aktuator online
4) Arus loop 20 mA, 15 volt
5） Fungsi berhenti darurat ESD
6) Mode transmisi: Baud rate RTU: 1,2K-115K
3.HART aktuator listrik tipe bus
1）Mendukung protokol HART versi 6.0 dan 7.0
2） Frekuensi komunikasi: 1200 bit/detik
3） Mendukung komunikasi point-to-point atau komunikasi multi-point
Fitur Produk
1, Penggerak mekanis, motor, dan sirkuit kontrol produk terintegrasi secara organik dan dirancang dengan struktur non-intrusif. Penyesuaian, pengaturan, kalibrasi, dan pengoperasian berbagai parameter aktuator dapat dilakukan tanpa membuka penutup ujung melalui remote control infra merah genggam dan tampilan digital host.
2, Dengan fungsi pengaturan ulang posisi katup, ketika sistem gagal, posisi katup dapat dihentikan pada posisi yang telah ditentukan sebelumnya.
3, memori CPU, data kalibrasi set pengguna, power down dapat disimpan selama 20 tahun.
4, Remote control inframerah mengadopsi chip IC khusus dan kode spesifik, anti-interferensi dan andal, remote control inframerah genggam dapat digunakan sebagai penyetel parameter atau sebagai operator lapangan.
5, Baik fungsi penyesuaian terus menerus dan fungsi kontrol switching tersedia.
6, Sirkuit kontrol aktuator memiliki fungsi penguncian sendiri, yaitu, jika aktuator tidak dapat dioperasikan setelah 8 ~ 1 detik setelah menerima perintah operasi ketika katup kontrol macet dan situasi tak terduga lainnya, sirkuit kontrol akan secara otomatis memotong catu daya ke motor dan aktuator akan memasuki kondisi perlindungan. Bersama dengan aktuator di atas sakelar perlindungan torsi, ini membentuk perlindungan ganda.
7, Aktuator listrik fieldbus cerdas tidak hanya mengurangi kerugian dalam proses konversi sinyal dan meningkatkan anti-interferensi karena metode transmisi digital, tetapi juga mentransmisikan sinyal dengan kualitas tinggi (sangat stabil dan dapat diandalkan) dan dapat menangani informasi presisi tinggi . Menggunakan aktuator dengan fieldbus mengurangi beban kerja sejumlah besar kabel dan perangkat transisi perantara serta perkabelan, sehingga juga sangat mengurangi kesalahan manusia dan kegagalan sistem.
8, Karena fieldbus memiliki fungsi komunikasi dua arah, aktuator dalam status pemantauan online, dan pemrograman jarak jauh, operasi dan diagnosis dapat direalisasikan. Diagnosis dan prediksi kesalahan online juga dapat dilakukan, dan pemeliharaan status dapat diterapkan, sehingga sangat nyaman untuk digunakan dan dipelihara.
9, Profibus-DP fieldbus actuator mengadopsi dua kabel twisted pair terlindung dengan desain redundan. Dua kabel di setiap kabel redundan satu sama lain untuk mencapai operasi saluran ganda. Jika salah satu jalur gagal - putus, korsleting, pentanahan, dll., sistem dapat memulai sistem perlindungan tepat waktu! Memastikan operasi normal dari seluruh sistem.
10, Profibus-DP adalah sistem komunikasi berbiaya rendah berkecepatan tinggi (lapisan fisik menggunakan transmisi RS485, kecepatan komunikasi hingga 12Mbit), hanya diperlukan dua kabel pasangan bengkok, yang mengurangi sejumlah besar kabel sinyal dan kabel yang sesuai palung, jembatan, lemari distribusi dan perangkat keras lainnya, mengurangi biaya proyek, dan untuk memfasilitasi pemasangan kabel di tempat. Menurut kebutuhan proyek untuk meningkatkan aktuator listrik dan peralatan kontrol lapangan, tidak perlu menambahkan kabel baru, dapat dihubungkan ke kabel asli, tidak hanya menghemat investasi, tetapi juga mengurangi beban kerja desain dan pemasangan.
1. Ketika aktuator listrik terhubung ke sistem kontrol bus Profibus-DP, hanya bus dan saluran listrik yang perlu dihubungkan, dan terminal lainnya tidak disambungkan.
2. Semua tabel parameter telah disesuaikan dan diatur sesuai dengan kondisi teknis pabrik ketika aktuator listrik bus cerdas meninggalkan pabrik, sehingga pengguna tidak perlu menyesuaikan dan mengatur lagi. Jika Anda perlu memeriksa apakah aktuator itu sendiri normal sebelum menghubungkan ke sistem kontrol bus, Anda dapat memeriksa pengkabelan sesuai dengan diagram pengkabelan di atas.
3. Fungsi lain dan alarm diagnostik dari aktuator listrik dengan antarmuka bus ditransmisikan dari adaptor dan modul I/O ke komputer bagian atas melalui bus.
Protokol Komunikasi Modbus
Modbus adalah protokol komunikasi serial yang diterbitkan oleh Modicon (sekarang Schneider Electric) pada tahun 1979 untuk komunikasi menggunakan pengontrol logika yang dapat diprogram (PLC). Modbus telah menjadi standar industri (De facto) untuk protokol komunikasi di industri dan sekarang menjadi metode umum koneksi antar elektronik industri.
Modbus memungkinkan beberapa (sekitar 240) perangkat untuk dihubungkan pada jaringan yang sama untuk berkomunikasi, misalnya perangkat yang mengukur suhu dan kelembapan dan mengirimkan hasilnya ke komputer. Dalam sistem kontrol akuisisi dan pemantauan data (SCADA), Modbus sering digunakan untuk menghubungkan komputer pemantauan ke sistem kontrol terminal jarak jauh (RTU).
Protokol Komunikasi HART
Protokol komunikasi HART mengadopsi prinsip Frequency Shift Keying (FSK), yang didasarkan pada standar komunikasi Bell 202, dan sinyal digital diwakili oleh dua frekuensi: 1200Hz mewakili logika "1" dan 2200Hz mewakili logika "0" . Karena komponen rata-rata dari sinyal frekuensi adalah nol selama komunikasi, itu tidak akan mempengaruhi transmisi sinyal analog, sehingga gelombang sinus dari dua frekuensi ini dapat ditumpangkan pada sinyal analog DC4-20mA dan ditransmisikan pada waktu yang sama. Dengan cara ini, sinyal analog DC4-20mA tidak hanya dapat digunakan, tetapi juga kabel yang sama dapat digunakan untuk mewujudkan transmisi multi-informasi dua arah dengan sinyal digital, sehingga memiliki fungsi seperti mengubah rentang, meredam waktu , parameter PID, dll., yang dapat meningkatkan kualitas operasi dan efisiensi manajemen sistem.
Profibus
PROFIBUS, standar fieldbus internasional, terbuka, dan independen pabrikan, menawarkan pilihan kecepatan transmisi dari 9,6 kbaud hingga 12 Mbaud dan semua perangkat yang terhubung ke bus harus disetel ke kecepatan yang sama saat sistem bus dimulai. PROFIBUS adalah teknologi fieldbus untuk pemantauan dan kontrol tingkat pabrik atas otomatisasi pabrik dan komunikasi dan kontrol data tingkat perangkat lapangan. Itu dapat mewujudkan kontrol digital terdesentralisasi dan jaringan komunikasi lapangan dari tingkat peralatan lapangan ke pemantauan tingkat lantai pabrik, sehingga memberikan solusi yang layak untuk mewujudkan otomatisasi pabrik yang komprehensif dan kecerdasan peralatan lapangan.
Fieldbus Yayasan
Foundation Fieldbus didasarkan pada model interkoneksi sistem terbuka ISO/OSI, mengambil lapisan fisik, lapisan tautan data, dan lapisan aplikasi sebagai lapisan yang sesuai dari model komunikasi FF, dan menambahkan lapisan pengguna ke lapisan aplikasi. Lapisan pengguna mendefinisikan aturan terpadu untuk akses informasi, terutama untuk kebutuhan pengukuran otomasi dan aplikasi kontrol, dan menggunakan bahasa deskripsi perangkat untuk menentukan sekumpulan blok fungsional yang umum.
