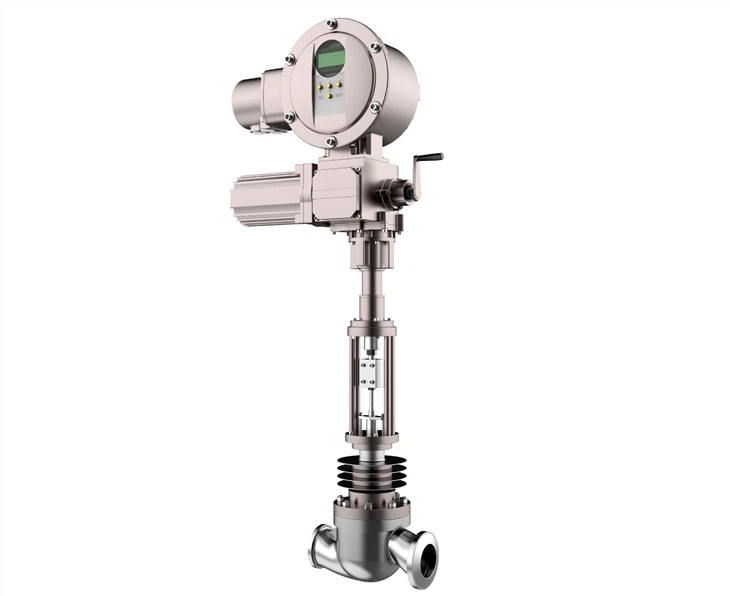

2SA5... Series Intelligent Frequency Convertible Electric Actuator adalah aktuator listrik canggih yang dikembangkan oleh teknologi German Siemens. Produk ini mengadopsi kontrol inverter vektor Siemens, teknologi kontrol fuzzy, dan teknologi kontrol adaptif diri. Ini memiliki banyak keuntungan, seperti hemat energi, umur panjang, presisi pemrosesan tinggi, kemampuan anti-gangguan, fungsi diagnosis diri dan berbagai torsi. Mereka banyak digunakan di pembangkit listrik, industri kimia, pabrik baja dan industri makanan dll.
Data Kinerja Aktuator
2SA5... Seri aktuator listrik linear data teknis
Jenis | Sariawan poros | Kecepatan pushrod | Sekrup pitch | Keluaran flange |
2SA5511+LE12.1 2SA5011+LE12.1 |
3.4-11.5 |
25-200/50-400/100-800
|
5 |
F10 |
2SA5521+LE25.1 2SA5021+LE25.1 |
6.9-23 |
25-200/50-400/100-800
|
5 |
F10 |
2SA5531+LE50.1 2SA5031+LE50.1 |
11.7-39 |
30-240/60-480/120-960 |
6 |
F10 |
2SA5543+LE70.1 2SA5043+LE70.1 |
19.2-64 |
35-280/70-560/140-1120 |
7 |
F14 |
2SA5553+LE100.1 2SA5053+LE100.1 |
38.4-128 |
35-280/70-560 |
7 |
F14 |
2SA5564+LE200.1 2SA5064+LE200.1 |
65.2-217 |
40-320 |
8 |
F16 |
Dorong(kN) |
Jenis | Stoke maksimum | Mounting Flange | Pushrod & Thread | Sekrup Pitch | Konversi Koefisien | Cocok Aktuator | Berat badan Kg | |
Min | Maks | Mm | DIN3358 | Mm | F | ||||
3.4 |
11.5 |
LE 12.1 | 50 100 200 400 500 |
F10 |
26*5 LH |
5 |
2.6 |
2SA5011 2SA5511 | 8 9 10 13 14 |
6.9 |
23 |
LE25.1 | 50 100 200 400 500 |
F10
|
26*5 LH |
6 |
2.6 |
2SA5021 2SA5521 | 8 9 10 13 14 |
11.7 |
39 |
LE50,1 | 63 125 250 400 |
F14 |
32*6 LH |
7 |
3.2 |
2SA5031 2SA5531 | 10 12 15 18 |
19.2 |
64 |
LE70.1 | 80 160 320 400 |
F14 |
40 * 7 LH |
7 |
3.9 |
2SA5043 2SA5543 | 23 26 32 35 |
38.4
|
128 |
LE100,1 | 80 160 320 400 |
F14 |
40 * 7 LH |
7 |
3.9 |
2SA5053 2SA5553 | 23 26 32 35 |
65.2
|
217 |
LE200,1 | 100 200 400 500 |
F16 |
48*8 LH |
8 |
4.6 |
2SA5064 2SA5564 | 45 50 62 68 |
Keuntungan produkS
2SA5... Aktuator listrik Seri Vs aktuator listrik domestik
Item | 2SA5... Aktuator listrik seri | Aktuator listrik domestik |
Kandar motor | Kontrol penggerak frekuensi vektor, kecepatan, dan torsi dapat disesuaikan, masa kerja yang lama | Kontaktor AC atau relai solid-state didorong, umur drive pendek, kecepatan tetap. |
Diagnosis kegagalan
| Peringatan kegagalan untuk kegagalan fase, over current, over voltage, under voltage, motor overheating, unit elektronik overheating. Over torsi dan interupsi sinyal dll. Ini menguntungkan pengguna mengetahui masalah tepat waktu dan melindungi aktuator
| Tidak memiliki fungsi diagnosis, menyebabkan ketidaknyamanan pada pemeliharaan |
hemat energi dan ramah lingkungan | Mengadopsi kontrol penggerak frekuensi vektor, mengurangi konsumsi energi, menggunakan 30% lebih sedikit energi daripada produk serupa | AC kontaktor drive, mengkonsumsi energi berat |
Antarmuka kontrol
| Mengadopsi kontrol bus 4-20mA atau PROFIBUS-Dp, diversifikasi metode kontrol | Mengadopsi kontrol 4-20mA tradisional, metode kontrol tunggal |
Perlindungan katup | kecepatan dapat dikontrol, fungsi pembukaan/ penutupan yang fleksibel, tidak berdampak pada katup | Kecepatan konstan, memiliki dampak buruk pada katup dan memperpendek kehidupan katup |
Akurasi kontrol
| Algoritma kontrol adaptif, kecepatan dapat disesuaikan, presisi kontrol tinggi | Kecepatan tidak dapat disesuaikan, akurasi posisi rendah
|
Inventaris suku cadang | Frekuensi mengonversi fungsi kontrol dan perangkat lunak, mengurangi inventaris suku cadang | Torsi tradisional tidak dapat disesuaikan, harus menyimpan banyak persediaan suku cadang |
2SA5... Aktuator listrik Seri Vs aktuator listrik impor
Item | 2SA5...Aktuator listrik seri | Aktuator listrik domestik | ||
Menyetel debug | Mendukung menu Cina dan Inggris, debugging jauh intuisi, menggunakan panduan pengaturan untuk menyelesaikan pengaturan lebih mudah. | Menu bahasa Inggris atau bahasa lainnya, debugging harus melalui pelatihan profesional. Sulit beradaptasi | ||
Layanan purna jual
| Peralatan produksi canggih, peralatan pengujian canggih, pasokan suku cadang cepat, suku cadang memiliki harga rendah, layanan tepat waktu | aksesoris impor memiliki harga yang lebih tinggi, keterlambatan layanan | ||
Profibus | Modbus RTU dan Profibus dp dll. | Mod bus RTU dan Profibus dp dll. | ||
Harga | Hemat biaya, harga murah
| Harga tinggi | ||
Setiap Profitron dapat diinstal secara terpisah, tidak peduli sebelum atau sesudah produk yang diproduksi. Jarak maksimum pemasangan split adalah 3-10 meter (perlu memesan jika kelebihan 10-1 meter OOO) .
Lingkungan berikut harus mengadopsi instalasi tumpah
1. Suhu di tempat terlalu tinggi
2. Getarannya berlebihan
3. Tidak nyaman untuk men-debugtes ke-nd
4. Ruang instalasi tidak cukup besar
Deskripsi Katup
Parameter Tubuh Katup
Ukuran Nominal (DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
Diameter Kursi Katup (dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
Koefisien Aliran Berperingkat (KV) | Kursi Tunggal | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 875 | 1250 |
Lengan | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 360 | 570 | 850 | 1180 | |
Tekanan yang Diperbolehkan (MPa) | Kursi Tunggal | 3.8 | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0,7 | 0.6 | 0.5 | 0.3 | 0.1 |
Lengan | 6.4 | 6.4 | 5.2 | 5.2 | 4.6 | 4.6 | 3.7 | 3.7 | 3.5 | 3.1 | 3.1 | 2.6 | 2.2 | |
Tekanan Nominal (MPa) | 1.6, 2.5, 4.0, 6.4, 10.0, 16.0, 25.0 | |||||||||||||
Perjalanan berperingkat (mm) | 16 | 25 | 40 | 60 | 100 | |||||||||
Bonnet | Formulir Standar (-17~+250°C), Bentuk Suhu Tinggi (+250~+450°C), Bentuk Suhu rendah (-40 ~ - 196 ° C), Formulir Segel Bellows (-40 ~ + 350 ° C) | |||||||||||||
Tipe bonnet | Kompresi Baut | |||||||||||||
PenyegelanGasket | Pengisi PTFE tipe V, Pengisi Grafit Fleksibel tipe V | |||||||||||||
Bahan Tubuh | Baja Karbon (WCB, WCC), Stainless Steel (CF8, CF8M, CF3, CF3M, Duplex Stainless Steel 2520) | |||||||||||||
Memangkas Parameter
Struktur | Penampung tipe plunger kursi tunggal, tampungan tipe Lengan |
Karakteristik Aliran | Linear, SamaPercentage (ercentage) |
TrimBahan | StainlessSteel (304, 316, 316L) |
Indeks Kinerja
Unsur | Nilai Indeks | ||
Galat Dasar % | ±1.0 | ||
KembaliGalat % | 1.0 | ||
MatiZona% | 1.0 | ||
Galat AntaraTitik Awal dan Titik Akhir% | Aktifkan | Titik Awal±2,5 | Akhir Titik±1.0 |
Titik Awal±2,5 | Akhir Titik±1.0 | ||
Matikan | Titik Awal | ±1.0 | |
Akhir Titik | ±1.0 | ||
Dinilaiperbedaan perjalanan% | ≤1.0 | ||
Kebocoran L/jam | 0.01%×Valve Kapasitas Tetapan | ||
Rentang R yang Dapat Disesuaikan | 30：1 | ||
Detail Pengepakan
