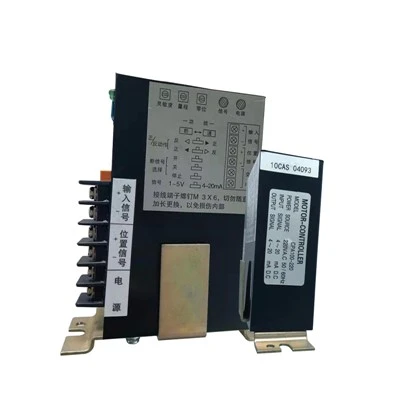

Modul SF-LB
Deskripsi panel pengontrol servo SF-ZB SF-LB
1. Tombol: KO: Dalam "keadaan pengaturan" (yaitu, panah sakelar pemilih SA menunjuk ke "2"), tekan tombol ini untuk memulai operasi aktuator. Lepaskan kunci ini dan motor akan berhenti. Tekan KS dan KO secara bersamaan untuk kalibrasi posisi terbuka. KC: Dalam "status pengaturan", tekan tombol ini untuk mematikan aktuator. Lepaskan kunci ini dan motor akan berhenti. Tekan KS dan KC secara bersamaan untuk kalibrasi posisi tertutup penuh. KS: Bekerja sama dengan KO dan KC dalam "setting state" untuk mencapai fungsi tertentu.
2. Pilih sakelar: SA: Pilih mode tindakan maju dan mundur serta status pengaturan sinyal input. Panah menunjuk ke fungsi terkait sebagai berikut (disetel ke 1 di pabrik): 1--Tindakan langsung 2--Tetapkan status 3--Reaksi SB: Pilih metode pemrosesan ketika sinyal input gagal. Panah menunjuk ke fungsi terkait sebagai berikut (disetel ke 2 di pabrik)
3. Potensiometer pengaturan nilai zona mati: Digunakan untuk mengatur nilai zona mati. Bukaan potensiometer berkisar dari 1-10, sesuai dengan nilai zona mati 0.5%--5.0% (nilai zona mati diatur ke 1,5% di pabrik ).
4. Lampu indikator: L1: Hijau, indikator daya, lampu menyala ketika terminal catu daya N dan L pengontrol servo terhubung. L2: Merah, indikasi kesalahan kegagalan sinyal masukan, lampu menyala ketika sinyal masukan gagal. L3: Merah, indikasi kesalahan sirkuit deteksi posisi, lampu menyala ketika kabel potensiometer pembuka sirkuit terbuka, korsleting, atau rusak. L4 : Merah, indikasi gangguan jamming, lampu menyala bila terjadi jamming.
1. Kalibrasi langkah Kalibrasi posisi tertutup penuh: Sesuaikan katup ke posisi tertutup penuh dengan menekan tombol KO dan/atau KC. Pertama tekan dan tahan tombol KS, lalu tekan tombol KC. Tekan terus kedua tombol tersebut selama 4 detik secara bersamaan. Saat lampu indikator L2 Setelah menyala, lepaskan tombol KC dan KS secara bersamaan, L2 akan padam, dan kalibrasi posisi tertutup penuh selesai. Kalibrasi posisi terbuka penuh: Saat melakukan kalibrasi posisi terbuka penuh, sinyal 20mADC yang akurat harus ditambahkan ke ujung sinyal input. Tongyun menekan tombol KO dan/atau KC untuk mengatur katup ke posisi terbuka penuh. Pertama tekan dan tahan tombol KS, lalu tekan tombol KO. Tekan terus kedua tombol secara bersamaan selama kurang lebih 4 detik. Saat lampu indikator L2 menyala, lepaskan tombol KO dan KS secara bersamaan, L2 akan padam, dan kalibrasi posisi terbuka penuh selesai.
2. Pemilihan metode pemrosesan kegagalan sinyal input Saklar pemilih SB digunakan untuk memilih metode pemrosesan kegagalan sinyal input: 1--Katup terbuka penuh 2--Katup tetap pada posisi semula {{3} }Katup tertutup penuh Catatan: Perubahan pada sakelar pemilih SB masih efektif dalam keadaan berjalan otomatis (yaitu, ketika sakelar pemilih SA disetel ke "1" atau "3").
3. Pengaturan nilai zona mati Bila potensiometer pengaturan nilai zona mati diputar searah jarum jam, nilai zona mati bertambah, dan bila diputar berlawanan arah jarum jam, nilai zona mati berkurang. Ada skala di bagian depan potensiometer. Setiap kali satu skala diputar, nilai zona mati berubah sebesar 0,5%. Ketika nilai zona mati diatur kurang dari 0.5%, pengontrol servo memprosesnya sebagai 0.5%.
4. Dalam keadaan setting, katup dapat dibuka dan ditutup secara manual dengan menekan tombol KO atau KC. Pengoperasian pengontrol servo SF-ZB/pengoperasian pengontrol servo SF-LB Pindahkan sakelar pemilih SA ke posisi "1" atau "3" untuk memasuki pengoperasian otomatis. Pada saat ini, pembukaan aktuator dan sinyal keluaran berubah mengikuti perubahan sinyal masukan.
Pemilihan aktuator listrik
Deskripsi panel pengontrol servo SF-LC
1. Tombol: KO: Dalam "status pengaturan" (yaitu, panah sakelar pemilih SA menunjuk ke "2"), tekan tombol ini untuk membuat aktuator mulai bekerja. Lepaskan kunci ini dan motor akan berhenti. KS dan KO ditekan secara bersamaan untuk Kalibrasi posisi terbuka. KC: Dalam "status pengaturan", tekan tombol ini untuk mematikan aktuator. Lepaskan kunci ini dan motor akan berhenti. Tekan KS dan KC secara bersamaan untuk kalibrasi posisi tertutup penuh. KS: Bekerja sama dengan KO dan KC dalam "setting state" untuk mencapai fungsi tertentu.
2. Pilih sakelar: SA: Pilih mode tindakan maju dan mundur serta status pengaturan sinyal input. Panah menunjuk ke fungsi terkait sebagai berikut (disetel ke 1 di pabrik): 1--Tindakan langsung 2--Tetapkan status 3--Reaksi SB: Pilih metode pemrosesan ketika sinyal input gagal. Panah menunjuk ke fungsi terkait sebagai berikut (disetel ke 2 di pabrik):
3. Potensiometer pengaturan nilai zona mati: Digunakan untuk mengatur nilai zona mati. Bukaan potensiometer berkisar dari 1-10, sesuai dengan nilai zona mati (nilai zona mati diatur ke 1,5% di pabrik).
4. Lampu indikator: L1: Hijau, indikator daya, lampu menyala ketika terminal catu daya N dan L pengontrol servo terhubung. L2: Merah, indikasi kesalahan kegagalan sinyal masukan, lampu menyala ketika sinyal masukan gagal. L3: Merah, indikasi kesalahan sirkuit deteksi posisi, lampu menyala ketika kabel potensiometer pembuka sirkuit terbuka, korsleting, atau rusak. L4 : Merah, indikasi gangguan jamming, lampu menyala bila terjadi jamming.
