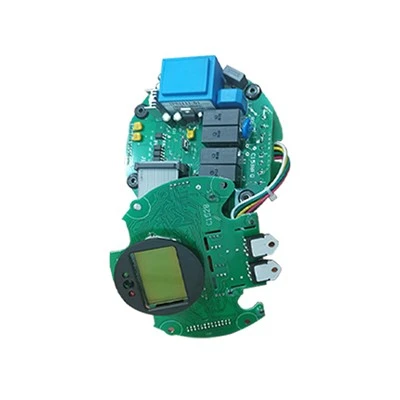

Panel Kontrol Papan Sirkuit Listrik GAMX-2007

product-454-255

1. Panel/papan kontrol logika aktuator listrik CI2701, papan kontrol posisi GAMK, Transfomer EN, papan potensiometer CIPOT1, dll.
2. Aksesori aktuator listrik Tiongkok: Gearbox, Motor, Kotak kontrol, GAMX-T-2001,GAMX-D,GAMX-2004,GAMX-2005,GAMX-2006, GAMX{ {7}},GAMX-2K, GAMX-2KP,GAMX-2010N,GAMX-A, GAMX-B, papan sirkuit seri GAMX-C, papan pengereman, papan keluaran, YF-220A, Modul kontrol daya, ptentiometer, Cam, dll.

3. GAMX-D,GAMX-2K,GAMX-T-2001,GAMX-T-2004,GAMX-2003,GAMX-2003-T,GAMX{{ 9}},GAMX-S518S,GAMX-D-2000,-GAMX-2K,GAMX-2KP ,GAMX-L1840 ,GAMX-2007 ,GAMX{{20} }, GAMX-2014 ,JDIDL-A,PM2,PM3.

1. Sinyal masukan: 4-20 mA

2. Sinyal keluaran: 4-20 mA

3. Arah: standar: 4 mA---vave tertutup

Katup 20 mA terbuka

arah sebaliknya:

Katup 4 mA---terbuka

Katup 20 mA----tertutup

4. Zona mati: 0-3%

5. Dioperasikan secara otomatis

6. Penyesuaian: 0% untuk menerima sinyal 4m A

7. Penyesuaian: 100% untuk menerima sinyal 20m A

Pengantar singkat

Sinyal masukan adalah 4-20ma atau sinyal sakelar pasif (tanpa kontak eksternal dengan sinyal daya).

sinyal keluaran adalah 4-20ma, isolasi lengkap antara saluran masukan dan saluran keluaran.

Ketika sinyal input untuk sinyal kontak pasif (lihat gambar 6 terminal,34,35,36,39), Yang dapat dikontrol jenis aktuator remote control listrik. Ada saklar TS manual dan otomatis di papan sirkuit; Ketika dalam posisi manual, memutar kenop potensiometer PI dapat mengoperasikan aktuator berjalan.

Pengaturan tipe sinyal logika: Garis lompat RT digunakan untuk menentukan,

product-633-391

(1) Saat berada pada posisi RT, ketika sinyal input hilang, aktuator tetap pada posisi semula

(2) Pada posisi RT, ketika sinyal input hilang, aktuator ditutup

(3) Pada posisi RT, ketika sinyal input hilang, aktuator terbuka penuh

Perubahan arah lari, arah lari ditentukan oleh saklar kunci IT1&IT2

(1) Aktuator meninggalkan pabrik dijalankan searah jarum jam. saklar kunci IT1 & IT2 menjaga posisi semula (Beralih dalam keadaan bebas), 4ma adalah katup tertutup, 20ma adalah katup terbuka.

(2) tekan tombol IT1&IT2 secara bersamaan (Saklar terkunci saat ditekan); Aktuator berjalan berlawanan arah jarum jam, 4mA adalah katup terbuka, 20mA adalah katup tertutup.

Penyesuaian penuh:P2 adalah penyesuaian penuh;

Penyesuaian zona mati: P3 adalah potensiometer penyesuaian zona mati, rentang penyesuaian adalah 0.3-3%, telah diatur dengan baik ketika meninggalkan pabrik. Ini akan disesuaikan bila diperlukan lagi.

· Papan sirkuit titik A dan penyesuaian titik referensi titik D. Potensi titik A dan titik D telah disesuaikan dengan baik saat keluar dari pabrik. Pengguna tidak menyesuaikan, kondisi umum, ketika sinyal input 4mA, dicapai dengan menyesuaikan potensiometer P4 sehingga potensi titik A adalah 5V.DC, pengguna tidak menyesuaikan P5

·Indikator LED pada papan sirkuit: L1 (hijau) arah terbuka aktuator. Aktuator L2 (merah) tertutup. L3 (merah) Petunjuk sakelar torsi tepi; L4 (kuning) Petunjuk produksi dinamis produk tunggal (momen bersinar)

·Diagram struktur papan sirkuit GAMX -2007 listrik sebagai berikut.
